INSTALLATION

TECHNICAL INFORMATION

FOR THE INSTALLER

Installation,  adjustments  of  controls  and

maintenance  must  only  be  carried  out  by  a

qualified engineer.

Incorrect  installation  may  cause  damage  to

persons,  animals  or  property  for  which  the

Manufacturer  shall  not  be  considered

responsible.

During  the  life  of  the  system,  the  automatic

safety  or  regulating  devices  on  the  appliance

may only be modified by the manufacturer or by

his duly authorized dealer.

3) INSTALLING THE HOT PLATE

Check that the appliance is in a good condition after

having  removed  the  outer  packaging  and  internal

wrappings  from  around  the  various  loose  parts.  In

case of doubt, do not use the appliance and contact

qualified personnel.

Never leave the packaging materials (cardboard,

bags,  polystyrene  foam,  nails,  etc.)  within

children’s  reach  since  they  could  become

potential sources of danger.

The measurements of the opening made in the top

of the modular cabinet and into which the hot plate

will be installed are indicated in either fig. 7. Always

comply  with  the  measurements  given  for  the  hole

into    which    the    appliance  will    be  recessed    (see

fig. 8).

The  appliance  belongs  to  class  3  and  is

therefore  subject  to  all  the  provisions

established  by  the  provisions  governing  such

appliances.

4) FIXING THE HOT PLATE

The  hot  plate  has  a  special  seal  which  prevents

liquid  from  getting  into  the  cabinet.  Strictly  comply

with  the  following  instructions  in  order  to  correctly

apply this seal:

- detach the seals from their backing, checking that

the transparent protection still adheres to the seal

itself.

- Overturn  the  hot  plate  and  correctly  position  seal

“E” (fig. 9) under the edge of the hot plate itself, so

that  the  outer  side  of  the  seal  perfectly  matches

the  outer  edge  of  the  hot  plate.  The  ends  of  the

strips must fit together without overlapping.

- Evenly  and  securely  fix  the  seal  to  the  hot  plate,

pressing  into  place  with  the  fingers  and  remove

the strip of protective paper from the seal and set

the plate into the hole made in the cabinet.

- Fix the hob with the proper brackets “S” and fit the

prominent part into the porthole “H” on the bottom;

turn the screw “F” until the bracket “S” stick on the

top (fig. 10).

- In  order  to  avoid  accidental  touch  with  the

overheating bottom of the hob, during the working,

is  necessary  to  put  a  wooden  insert,  fixed  by

screws, at a minimum distance of 60 mm from the

top (see fig. 7).

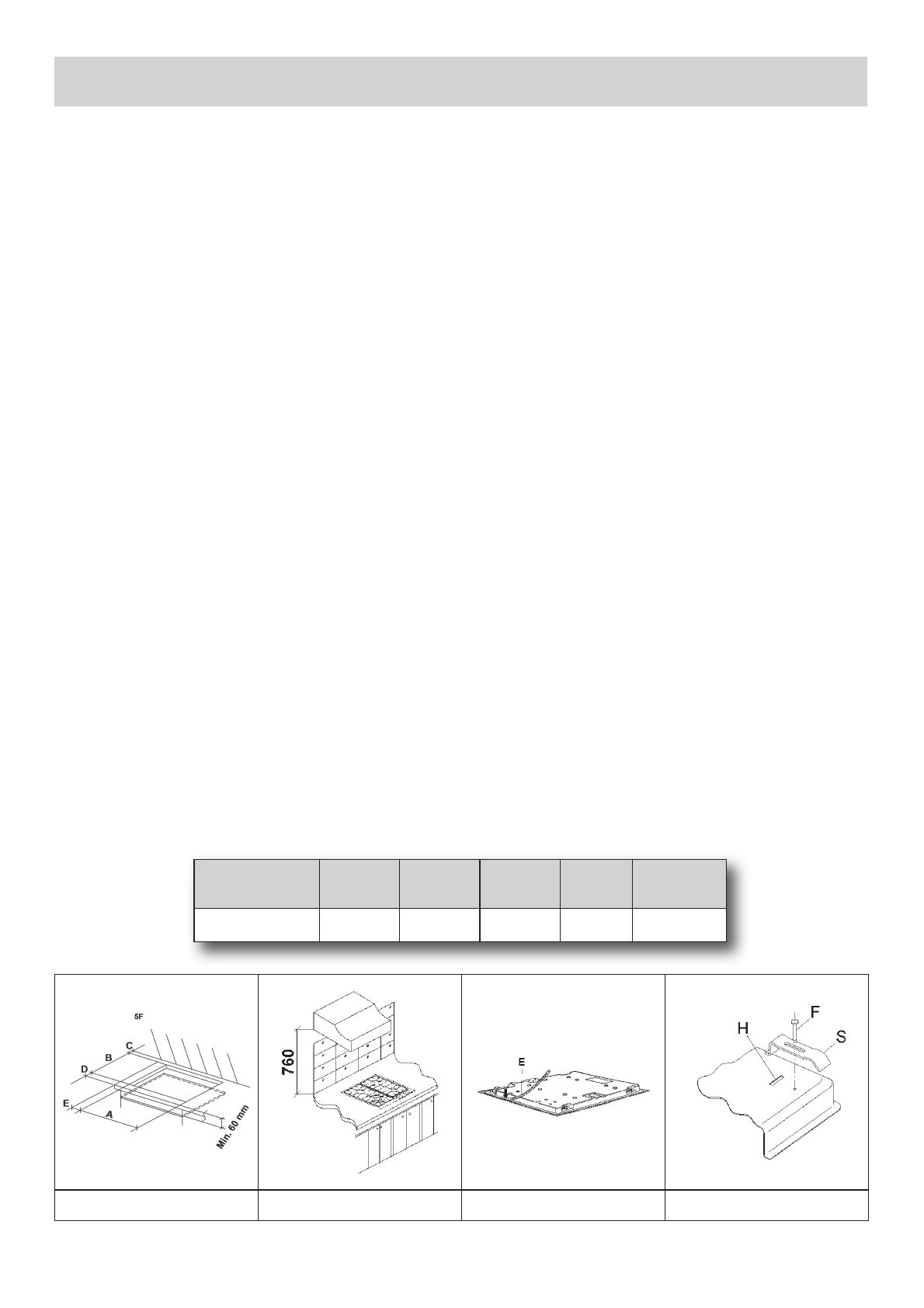

FIG. 7

FIG. 8

FIG. 9

FIG. 10

COMPLY WITH THE

DIMENSIONS

(mm)

38

A

B

C

D

E

5  burners

553

473

63.5

63.5

155 мин.
