7 ПОДКлюЧЕНИЕ

Стол  должен  подключаться  квалифицированным  электриком,  в  соответствии  с

действующими нормами и правилами.

Самовольно и неправильно подключенный стол не обеспечит надёжную и безопасную

работу, что может привести к несчастному случаю.

ПОДКлюЧЕНИЕ РОЗЕТКИ

(ВИД СПЕРЕДИ)

1.  клемма провода фазы,
2.  клемма нулевого провода,
3.  клемма заземления.

Вилка  и  сетевой  шнур  после  установки  прибора

должны быть доступны для обеспечения возможности

отключения  и  не  должны  подвергаться  нагреву.

Отключение также может осуществляться с помощью

встроенного в стационарную проводку выключателя,

в соответствии с правилами по электротехническому

монтажу.

Не  допускается  размещать  прибор  так,  чтобы

розетка находилась над рабочей зоной.

Перед подключением мастер обязан

визуально проверить:

Рис.14

ВНИмАНИЕ!

  ПеРед  ПеРВым  ИСПОЛьзОВАНИем  НеОбХОдИмО  В  ТечеНИе

ПОЛУчАСА ПРОГРеТь КОНфОРКИ НА мИНИмАЛьНОй мОщНОСТИ без УСТАНОВКИ

ПОСУды.

Рис.13

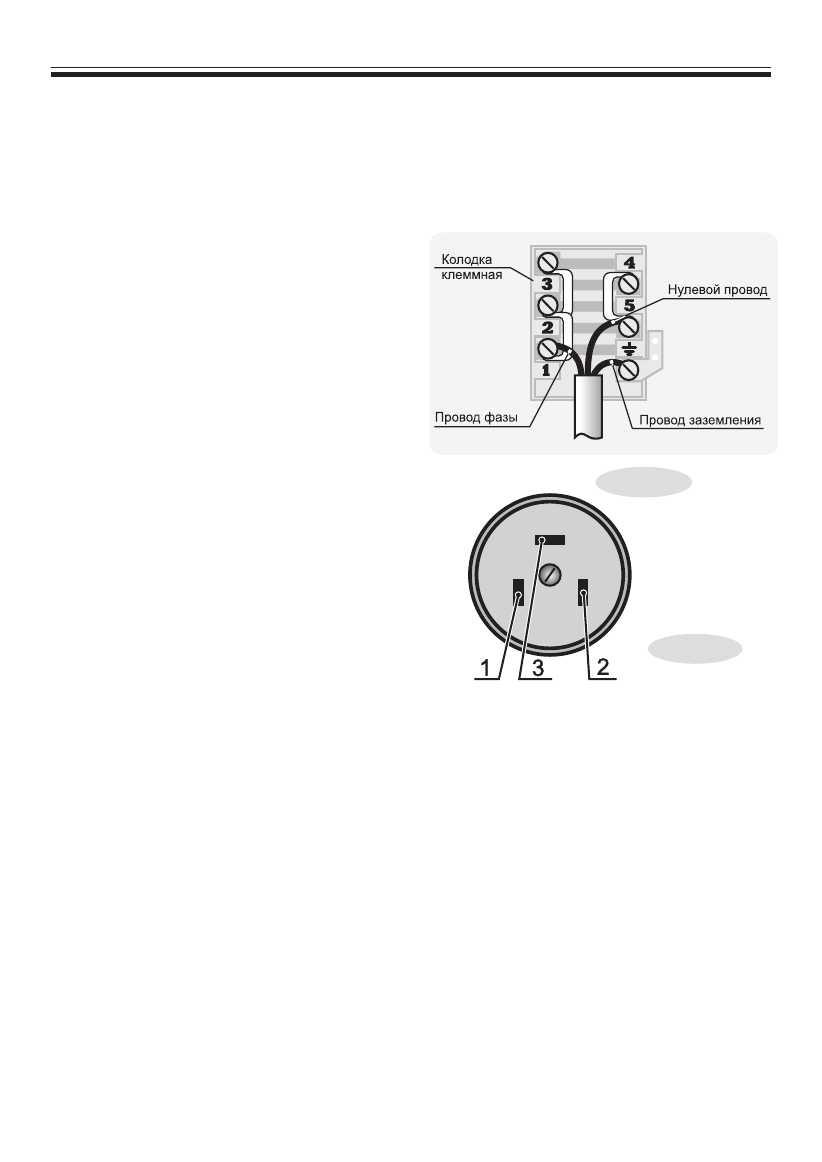

СХЕмА ПОДКлюЧЕНИЯ

шНУРА ПИТАНИЯ К СТОлУ

Стол   и меет   ш н у р   п и т ан и я   с  в и л ко й   и

комплектуется  присоединительной  розеткой.

Схема  электрических  соединений  выполнена  для

однофазной сети, напряжением 220-230 В, ~ 50 Гц.

Розетку установить из комплекта поставки

стола.  Подключение  должно  быть  выполнено

согласно схем, показанных на рисунках 13 и 14.

В Н И м А Н И Е !

  Н е   д О П У С К А е Т С я

ИСПОЛьзОВАНИе  ВИЛКИ  И  Р ОзеТКИ

РАзНыХ ИзГОТОВИТеЛей.

-  Соответствие электрических параметров стола и электросети;

-  Наличие системы заземления и соответствие ее установленным нормам;

-  могут  ли  предохранители,  автоматиче ские  выключатели  и  провода  выдержать

дополнительную нагрузку от стола;

-  Положение шнура питания после установки стола на место. шнур не должен прикасаться

к  защитному кожуху.

После чего получить подпись потребителя в талоне установки о выполнении указанных в нем

требований.

Не допускается использование переходников, двойных и более розеток и удлинителей.
