Gefest СГ СН 2340 B81 - Инструкция по эксплуатации - Страница 12

10

СН2120.00.0.000 РЭ [67]

Столешница

Кронштейн

Min 750

мм

до

выт

яжки

M

in 8

5

0

м

м

д

о

н

а

ве

сн

ы

х

ш

ка

ф

о

в

Стол

Шайба

Винт
самонарезающий

Уплотнение

стола

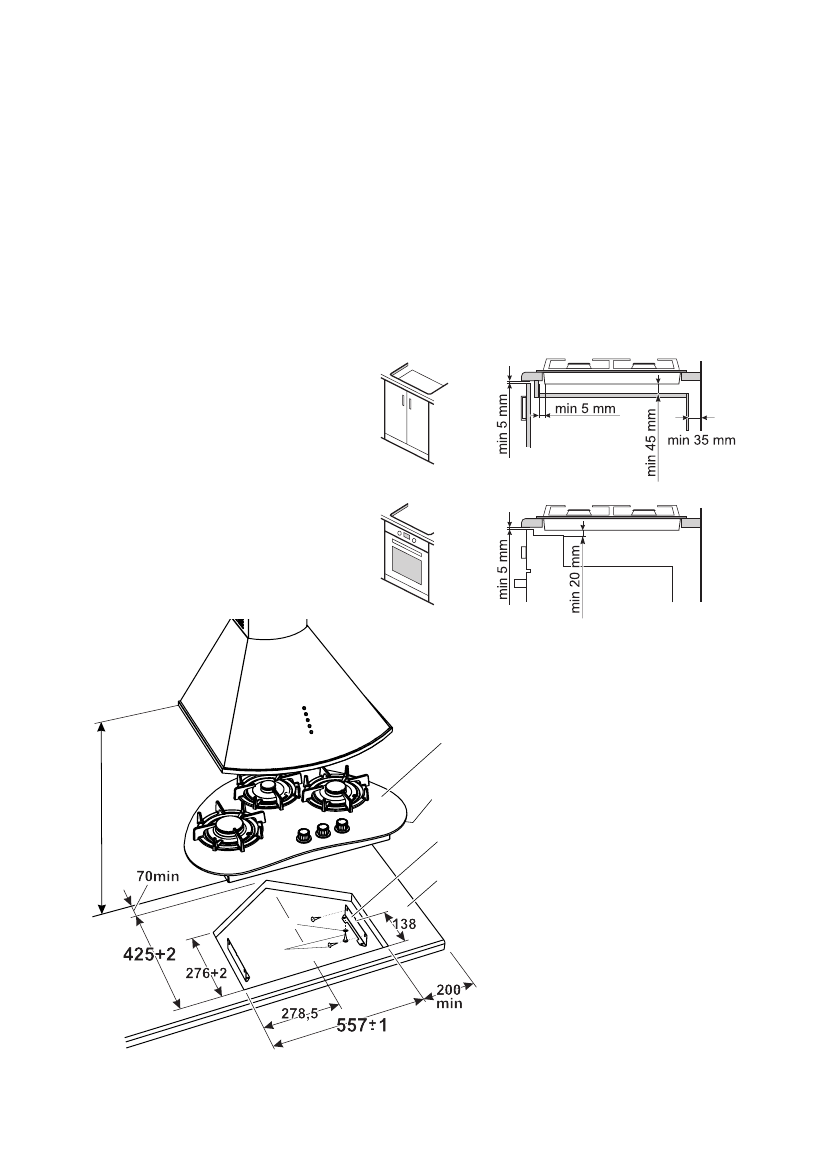

Рис. 4

ВНИМАНИЕ!

  ЧТОБЫ  ИЗБЕЖАТЬ  РАСТРЕСКИВАНИЯ  СТОЛЕШНИЦЫ,  НЕ

ЗАВОРАЧИВАЙТЕ ШУРУПЫ, НЕ ПРОСВЕРЛИВ ПРЕДВАРИТЕЛЬНО ОТВЕРСТИЯ

ДИАМЕТРОМ ОТ 2,5 ДО 3 мм.

4.По краю внутренней стороны стекла приклеить уплотнение стола для плотного и

герметичного прилегания.

5.Аккуратно вставить стол в проем и закрепить четырьмя шурупами с шайбами.

Минимальное расстояние от края прибора  до боковых вертикальных поверхностей

справа или слева (стена, мебель):  для СН2120  – 110 мм;  для СВН2230  – 180 мм;

 для СН2340   – 130 мм.

Минимальное  расстояние  от  края  прибора  до  вертикальной  поверхности  сзади:

для СН2120 – 25  мм; для СВН2230 – 35 мм; для СН2340 – 35 мм.

Минимальное  расстояние  от    плоскости  установки  посуды    до  горизонтальной

поверхности  сверху  – 800 мм; минимальное расстояние от  плоскости установки посуды

до вытяжки сверху  – 700 мм.

6.  Если  после  установки  панели  в

рабочее  положение  её  нижняя  часть

(защитный кожух) является доступной,

её  необходимо  закрыть  доской,  ДСП,

ДВП и т.д.

При  установке  стола  необходимо

обеспечить  минимальные  воздушные

зазоры согласно рис. 4.

Рис. 5

МОДЕЛЬ СН2120
