19

ПВГ2341.00.0.000 [32]

7 ПОДКЛЮЧЕНИЕ

Варочная панель  должна быть подключена только квалифицированным персоналом

организаций,  имеющих  право  на  установку,  подключение    и  обслуживание  газовых

плит.

При подключении варочной панели должен быть заполнен талон установки.

Самовольно и неправильно подключенная варочная панель не обеспечит надежную

и безопасную работу и может привести к несчастному случаю.

Перед подключением проверить, соответствуют ли условия подключения (вид газа и

давление газа) настройке прибора. Параметры настройки прибора приведены в маркировке.

Если  давление  природного  газа  в  подводящей  сети  превышает  максимально

допустимое  значение,  необходимо  установить  редуктор,  понижающий  давление  до

положенной величины.

Прибор  не  следует  присоединять  к  дымоходу.  Прибор  должен  быть  установлен

в  соответствии  с  указаниями  руководства  по  эксплуатации  и  с  учетом  требований

безопасности и технической эксплуатации, действующих в вашем регионе. Следует

обратить внимание на меры по вентиляции

помещений.

В а р о ч н а я   п а н е л ь   и м е е т

присоединительную резьбу G 1/2-В.

Подсо единение  варочной  панели  к

газовой  сети  или  баллону  должно  быть

выполнено  при  помощи  гибкого  шланга

согласно  действующим  в  Вашем  регионе

н о рм ат и в н ы м   д о кум е н т а м   в   о бл а с т и

газоснабжения и безопасности (рис. 16).

При подсоединении варочной панели к

баллону  необходимо  применять  регулятор

давления газа.

ВНИМАНИЕ!

 ПРИ ПОДСОЕДИНЕНИИ ПРИБОРА К ГАЗОВОЙ СЕТИ ГИБКИМ

ТОКОПРОВОДЯЩИМ  ШЛАНГОМ  (СТАЛЬНЫМ  ИЛИ  В  СТАЛЬНОЙ  ОПЛЕТКЕ

И Т.П.) СЛЕДУЕТ ПРИМЕНЯТЬ СПЕЦИАЛЬНУЮ ИЗОЛИРУЮЩУЮ ВСТАВКУ.

ВСТАВКА  УСТАНАВЛИВАЕТСЯ  НА  ВНУТРИКВАРТИРНОМ  ГАЗОПРОВОДЕ

ПОСЛЕ КРАНА.

П Р И   П ОД С О Е Д И Н Е Н И И   П Р И Б О РА   К   ГА З О В О Й   С Е Т И   Г И Б К И М

Н Е Т О К О П Р О В ОД Я Щ И М   Ш Л А Н Г О М   ( Р Е З И Н О В Ы М )   П Р И М Е Н Е Н И Е

СПЕЦИАЛЬНОЙ ИЗОЛИРУЮЩЕЙ ВСТАВКИ НЕ ТРЕБУЕТСЯ.

Гибкий присоединительный шланг, специальная изолирующая вставка и регулятор

давления газа в комплект поставки не входят и приобретаются через торговую сеть.

Характеристики  гибкого  присоединительного  шланга  должны  соответствовать

действующему в Вашем регионе законодательству. Выбранный шланг должен иметь

документ, указывающий дату изготовления, срок службы и замены.

При подсоединении должны быть соблюдены следующие требования:

- Шланг должен быть доступен для осмотра по всей длине.

- Шланг не должен проходить в зоне высоких температур и касаться защитного кожуха.

- Шланг не должен пережиматься, образовывать петли, иметь сильные изгибы и

испытывать растягивающие усилия.

- Шланг не должен касаться подвижных объектов и предметов с острыми кромками.

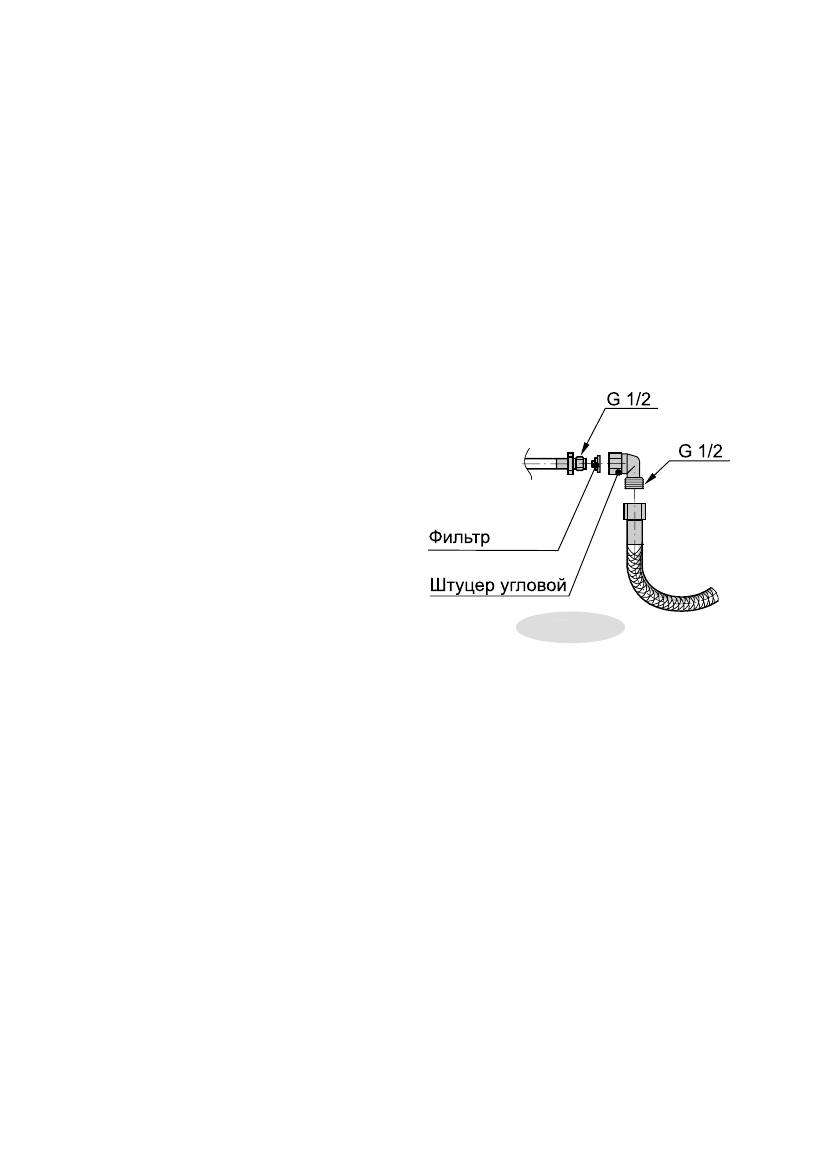

Рис. 16
