12

ПВГ2341.00.0.000 [32]

5.Аккуратно вставить варочную панель в проем и закрепить четырьмя шурупами

с шайбами.

Минимальное расстояние от края прибора  до боковых вертикальных поверхностей

справа или слева (стена, мебель):

- для ПВГ 2232; ПВГ 2232-01; ПВГ 2341; ПВГ 2100; ПВГ 2100-01 – 180 мм;

- для ПВГ 2342 – 130 мм;

- для ПВГ 2150; ПВГ 2150-01; ПВГ 2240 – 140 мм;

- для ПВГ 2250 – 155 мм.

Минимальное расстояние от края прибора до вертикальной поверхности сзади:

-  для  ПВГ  2232;  ПВГ  2232-01;  ПВГ  2341;  ПВГ  2100;  ПВГ  2100-01;  ПВГ  2342;

ПВГ 2240; ПВГ 2250 – 35 мм;

- для ПВГ 2150; ПВГ 2150-01 – 100 мм.

Минимальное  расстояние  от  плоскости  установки  посуды  до  горизонтальной

поверхности сверху   – 800 мм;

Минимальное расстояние от плоскости установки посуды до вытяжки сверху – 700 мм.

6.Если после установки панели в рабочее положение её нижняя часть (защитный

кожух) является доступной, её необходимо закрыть доской, ДСП, ДВП и т.д.

При установке панели необходимо обеспечить минимальные воздушные зазоры

согласно рис. 15.

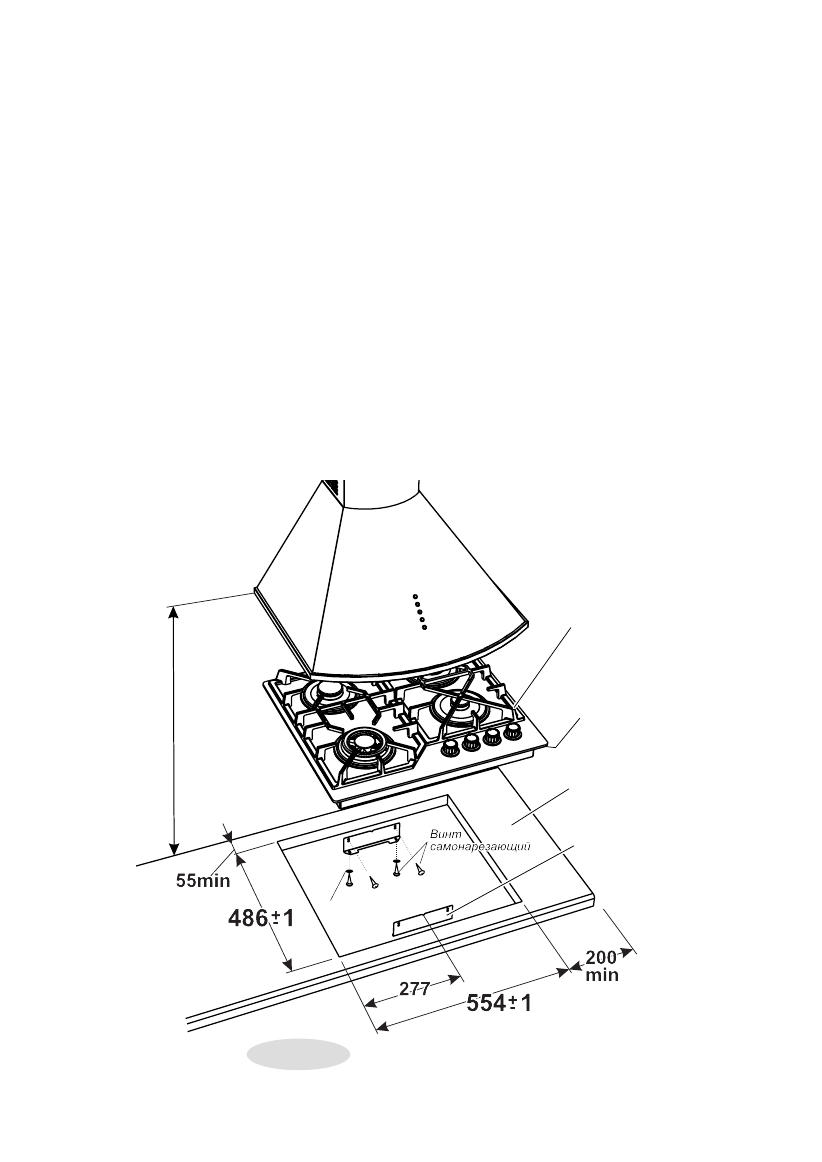

Рис. 8

 МОДЕЛЬ ПВГ 2232, ПВГ 2232-01

Варочная
панель

Столешница

Кронштейн

Шайба

Min 750

мм

до

выт

яжки

M

in

8

5

0

м

м

д

о

н

а

ве

сн

ы

х

ш

ка

ф

о

в

Уплотнение

стола
