   electrolux

65

Ugradnja i pričvršćivanje na
pokućstvo

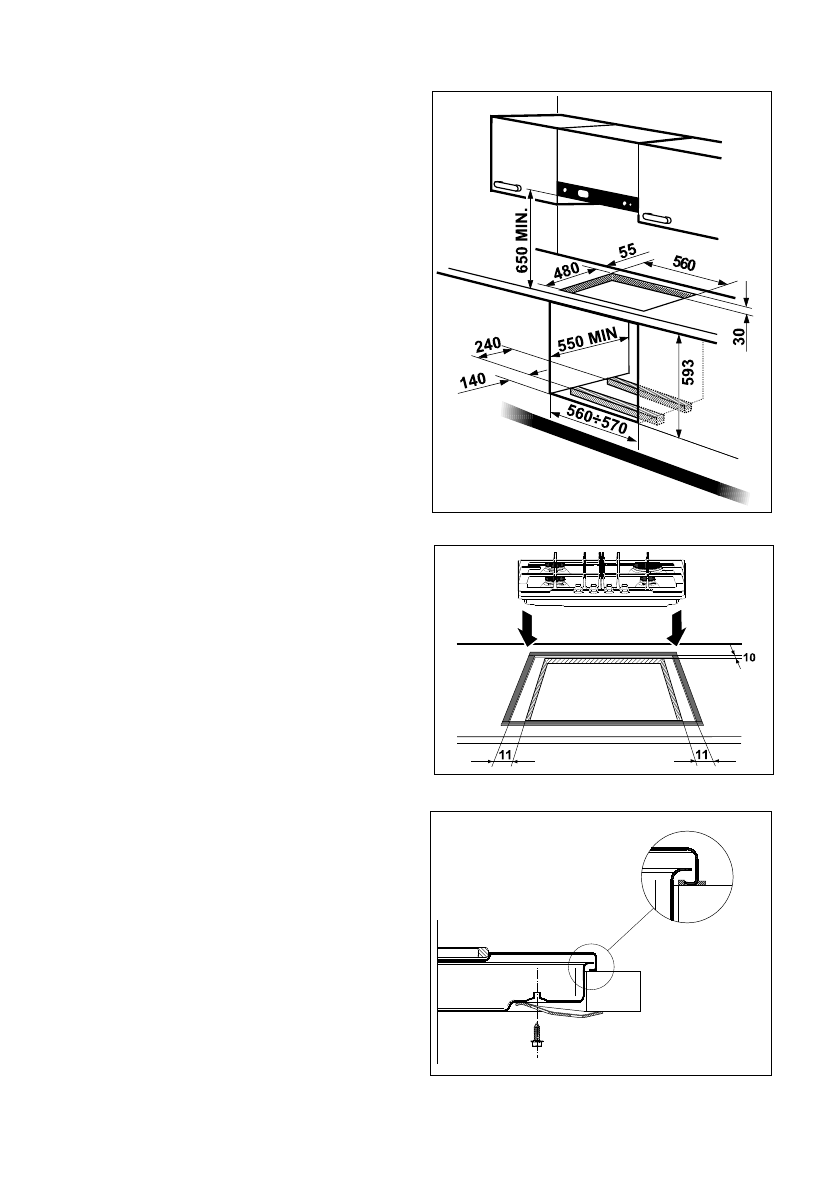

Ploča za kuhanje se može montirati u

pokućstvo koje ima otvor za ugradnju s
dimenzijama koje su navedene na Slici
12. Otvor za ugradnju mora biti udaljen
najmanje 55 mm od stražnjeg zida.
Eventualni desni ili lijevi bočni zid čija
visina premašuje visinu kuhala morat će
se nalaziti najmanje 150 mm od gornjeg
otvora na pokućstvu.

P l o č a   z a   k u h a n j e   s e   m o r a
p r i č v r s t i t i   n a   p o k u ć s t v o   n a
sljedeći način:

•

stavite odgovarajuću brtvu, koja je
isporučena uz uređaj, na rub
prednjeg dijela otvora na
pokućstvu, 11 milimetara od bočnih
rubova i 10 mm od stražnjeg ruba,
pazeći da se krajevi podudaraju bez
preklapanja (vidi sliku 13);

•

stavite ploču za kuhanje u otvor na
pokućstvu pazeći da ga centrirate;

•

pričvrstite ploču za kuhanje na
pokućstvo pomoću isporučenih
odgovarajućih četvrtastih pločica
(vidi sliku 14).

•

Vučna sila vijaka dovoljna je za
pričvršćivanje brtvila, čiji će se višak
moći lako ukloniti nakon toga.
Rub ploče za kuhanje ima dvostruko

brtvljenje koje pruža potpuno jamstvo
protiv prodiranja tekućina.

)

)

)

)

)

Slika 12

Slika 13

Slika 14

brtva
