Убедитесь, что голубой

провод нейтрали

подключен к контакту

клемммной колодки,

помеченному буквой «N».

Подключите коричневый

(или черный) фазовый

провод к контакту

клеммной колодки,

помеченному буквой «L».

Фазовый провод всегда

должен быть подключен.

8.6 Сетевой шнур

При замене сетевого шнура

используйте только специальный

кабель или кабель с эквивалентными

характеристиками. Тип кабеля:

H05V2V2-FT90.
Удостоверьтесь, что провод имеет

сечение, допускающее его

использование при данном

напряжении и рабочей температуре.

Желто-зеленый провод заземления

должен быть примерно на 2 см

длиннее коричневого (или черного)

провода, идущего на фазу.

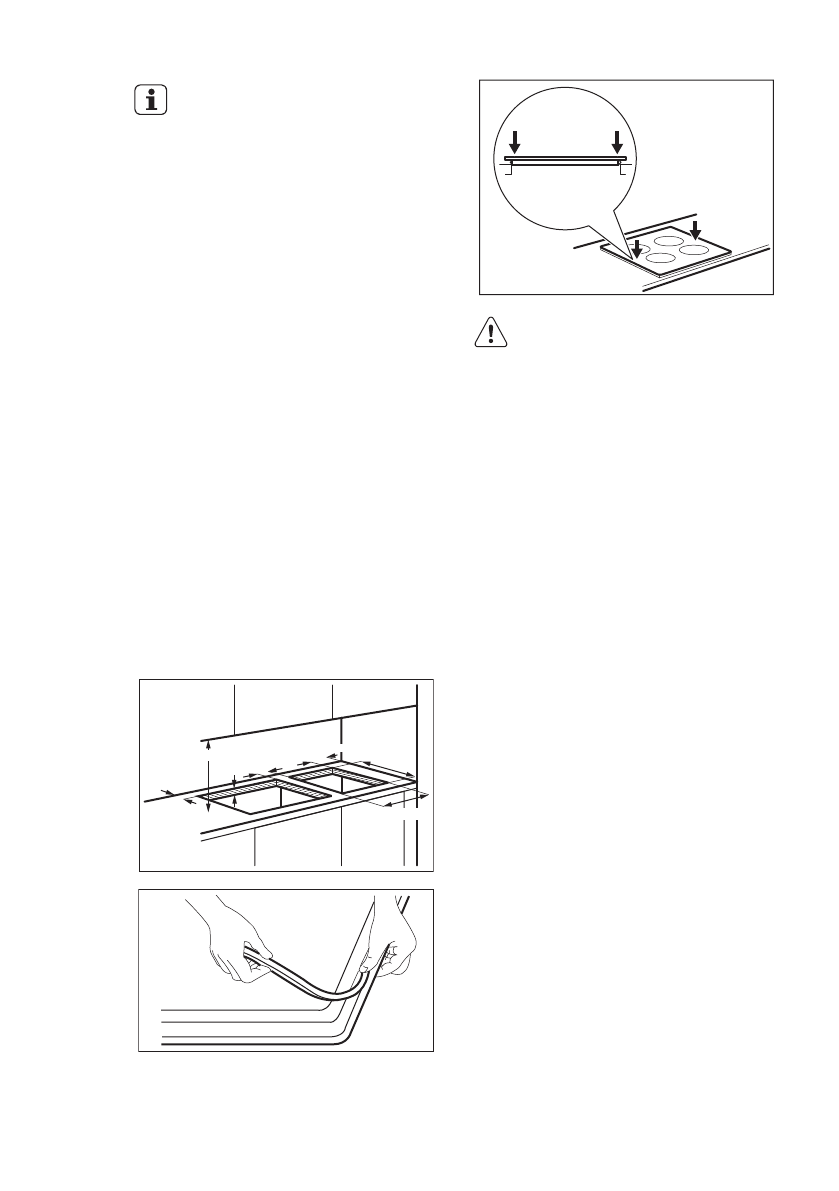

8.7 Встраивание

30 mm

55 mm

40-50 mm

min. 650 mm

490 mm

min. 450 mm

270 mm

ОСТОРОЖНО!

Варочную панель следует

встраивать только в

столешницу с ровной

поверхностью.

8.8 Установка более одной

варочной панели

В случае, если несколько варочных

поверхностей необходимо установить

одну рядом с другой в одном вырезе

столешницы, можно обратиться в

авторизованный сервисный центр за

набором для монтажа, который

включает в себя боковую опорную

скобу и дополнительные уплотнители.

Необходимые инструкции находятся

внутри упаковки данного набора.

8.9 Возможности встраивания

Панель, установленная под варочной

панелью, должна легко сниматься для

обеспечения доступа к узлам,

нуждающимся в техническом

обслуживании.
