A. Táblázat

Égőfej típusa

Edény/fazék

átmérője (cm)

AUX

SR

R

DC 4 kW MONO

12 - 18

18 - 22

24 - 26

26 - 28

Kiegészítő égőfej

Középerős égőfej

Erős égőfej

Teljesít-

mény(kW)

1,00

1,75

2,70

4,00

G20/20 mbar

(metán)

95 l/h

167 l/h

257 l/h

381 l/h

G30/28-30 mbar

(kisnyomású gáz)

73 g/h

127 g/h

196 g/h

291 g/h

53 HU

2.3. A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ
GÁZTÍPUSOKHOZ

A tűzhelylap különböző gáztípusokhoz történő átállításához végezze
el a következőket:
• vegye le a rácsokat és az égőfejeket;
• helyezze be a csavarkulcsot (7 mm) az égőfejtartóba

;

(7. Ábra)

• csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz
alkalmas fúvókával

(lásd a gáztípus táblázatot).

2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA

Az égőfejek meggyújtása után fordítsa el a szabályozógombot a
minimális állásba, majd pedig vegye le a gombot (enyhe nyomással
ez könnyen elvégezhető).
Egy kis „kapocscsavarhúzóval” állítható be a szabályozócsavar a

9.

ábrán

látható módon. A csavar óramutató járásával megegyező

irányba (jobbra) fordításával csökken a gázáramlás, az óramutató
járásával ellenkező irányba (balra) fordításával pedig növekszik.
Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd
pedig tegye vissza a szabályozógombot.
Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató
járásával megegyező irányba (jobbra) a legszélső állásig kell
elfordítani.
Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi
géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó
(tűzhelylappal együtt szállított) géptörzslappal.

3. A TŰZHELYLAP HASZNÁLATA
FELHASZNÁLÓI UTASÍTÁSOK

A készüléket csak rendeltetésszerűen, háztartási célra szabad
használni, az ettől eltérő használat nem minősül megfelelőnek, és
ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen
használatból eredő károkért és veszteségekért.

3.1. A GÁZÉGŐ HASZNÁLATA

A gázégők begyújtásához helyezzen egy gázgyújtót az égőfejhez,
nyomja be és fordítsa el az óramutató járásával ellenkező irányba
(balra) a szabályozógombot.
Ha a gázégőket néhány napig nem használta, várjon néhány
másodpercig az égőfej begyújtása előtt, ezáltal eltávozhat a
csövekben lévő levegő.
Az elektronikus gyújtású készülékek esetében az eljárás a következő:
• nyomja be és fordítsa el az óramutató járásával ellenkező irányba
(balra) a gombot a gyújtás jelig,
• a szikraadó gomb benyomásával gyújtsa be a gázégőt.
Az automatikus gyújtással ellátott tűzhelylapok esetében egyszerűen
csak nyomja be és fordítsa el a gombot a gyújtás jelig.
A gyújtórendszer addig fejleszt szikrákat, amíg a gomb be van nyomva.
Ha a gázégő nem gyullad be 5 másodpercen belül, fordítsa a gombot a
0 állásba, és ismételje meg a műveletet.
A biztonsági csappal ellátott típusok esetében (amely elzárja a
gázáramlást, ha a láng véletlenül kialszik) a gázégők begyújtása a fenti
módon történik, de körültekintően kell eljárni.
A tűzhelylap bekapcsolása előtt ellenőrizze, hogy a gázégők és az
égőcsészék a helyükön vannak-e.

Figyelem:

Ha a készülék nincs feszültség alatt, az égő

meggyújtásához használjon öngyújtót;
- Nyomja be és fordítsa el a gombot az óra járásával ellentétes irányban
a gyújtás szimbólumra,
- A gomb nyomva tartása közben öngyújtóval gyújtsa meg az égőt és
tartsa a gombot 5 másodpercig lenyomva, miután az égő meggyulladt.

ÁLTALÁNOS TANÁCS

A legjobb eredmény elérése érdekében használjon lapos felületű
főzőedényeket. Az edények felülete feleljen meg a gázégő méretének
az alábbiak szerint. A. Táblázat

A rugalmas tömlőt úgy kell felszerelni, hogy ne érintkezzen a burkolat
mozgó részeivel (például egy fiókkal), és ne haladjon át olyan helyen,
ahol összenyomódhat.
Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra,
ügyeljen arra, hogy a tömlő hossza ne haladja meg a 2 métert.
A tűzhelylap esetleges sérüléseinek elkerülése érdekében a
telepítést az alábbi sorrendben végezze

:

(6. Ábra)

1)Az ábra szerint az alábbi sorrendben szerelje össze az
alkatrészeket:

A: 1/2 dugós illesztődarab hengeres
B: 1/2 tömítés
C: 1/2 hüvelyes illesztődarab kúpos-hengeres vagy

Hengeres-hengeres

2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a
csöveket a helyükre.

3) Tegye fel a szerelvényt (C) a fővezetékre merev rézcső vagy
rugalmas acélcső segítségével.

FONTOS! A csővezeték végleges szivárgásellenőrzését
szappanos oldattal végezze el. LÁNG HASZNÁLATA TILOS!
Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a
szekrény mozgó alkatrészeivel (például fiókkal), illetve ne
helyezkedjen el sérülésveszélyes területeken.
Figyelmeztetés:

Ha gázszagot érez a készülék közelében, kapcsolja

ki a készülék gázellátását és haladéktalanul hívjon szerelőt. Ne
keresse nyílt lánggal a szivárgás helyét.

A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a
láng ne nyúljon túl az edény alaplapján. Kerülje a homorú és a domború
fenekű edények használatát.

FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a
gombot kikapcsolt helyzetbe, és legalább 1 percig ne
próbálkozzon az újragyújtással.

Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell
végezni kenésüket.

Ezt a műveletet csak szakképzett szerelők végezhetik.

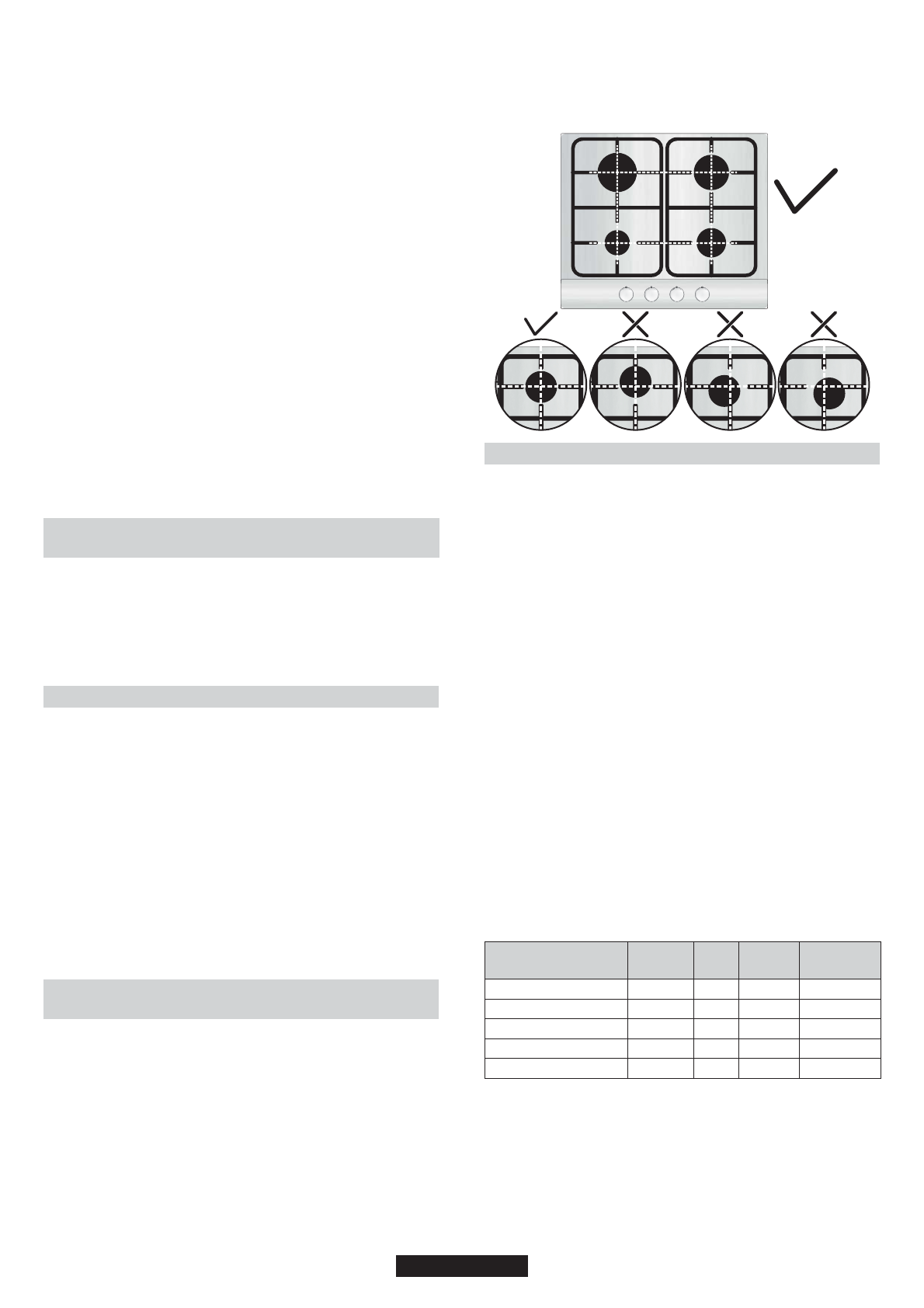

Az égő használata előtt győződjön meg róla, hogy a rács peremei
középpontjában legyen az égő, amint azt az alábbi ábra is mutatja.
Ha öntöttvas rácsokat használ, a rács alatti részen látható a helyes
pozíció. Győződjön meg róla, hogy a pontos rácsot a megfelelő
helyzetben használja.

UR

26 - 28

Ultra égőfej

3,50

334 l/h

254 g/h
