Tabele A

Tipo di queimador

Ø recipiente

(cm)

AUX

SR

R

DC 4 kW MONO

12 - 18

18 - 22

24 - 26

26 - 28

Auxiliar

Semi r pido

- á

R pido

á

Energia

(kW)

1,00

1,75

2,70

4,00

G20/20 mbar

(Metano)

95 l/h

167 l/h

257 l/h

381 l/h

G30/28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

291 g/h

49 PT

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES
TIPOS DE GÁS

Para adaptar a placa aos diferentes tipos de gás deverá executar as
operações que passamos a descrever em seguida:
• remova as grelhas e os queimadores
• insira uma chave hexagonal (7 mm) no suporte do queimador
(

)

Figura 7

• Desenrosque o injector e substitua-o por um que seja adequado ao
tipo de gás que vai ser utilizado (consulte a tabela dos tipos de gás.)

2.4. REGULAÇÃO DA ALTURA MÍNIMA
DA CHAMA

Depois de acender os queimadores, rode o botão de comando para a
posição correspondente ao mínimo e remova o botão da placa (basta
aplicar uma pressão ligeira).

Servindo-se de uma chave de fendas pequena, pode ajustar a
posição do parafuso da forma indicada na Figura 9.

Se rodar o parafuso para a direita está a reduzir o fluxo de gás, e se o
rodar para a esquerda está a aumentá-lo. Ajuste o parafuso desta
forma até obter uma chama com uma altura aproximada de 3 a 4 mm
e, em seguida, volte a montar o botão de comando.

Sempre que o gás disponível for o gás GPL (gás de garrafa), o
parafuso de regulação da chama piloto tem de ser rodado (para a
direita) até prender.

Depois de ter regulado a placa para o tipo de gás que vai ser utilizado,
substitua a placa de características antiga, com os dados relativos ao
gás para que a placa estava preparada, pela placa adequada ao tipo
de gás para que a placa foi regulada (esta placa é fornecida com a
placa).

Para evitar danos potenciais na placa, execute a instalação seguindo
esta sequência (

):

figura 6

1) Tal como é ilustrado, monte as peças pela sequência:
A: Adaptador cilíndrico macho 1/2,
B:Junta 1/2,
C : A d a p t a d o r c ó n i c o - c i l í n d r i c o f ê m e a d e g á s 1 / 2 o u
cilíndricocilíndrico

2)Aperte as justas com as chaves, recordando que deve colocar
os tubos em posição.

3) Ligue o encaixe C na alimentação de gás utilizando um tubo
rígido de cobre ou um tubo de aço flexível.

IMPORTANTE: faça uma verificação final de fugas nas ligações
dos tubos utilizando uma saponária. Nunca utilize uma chama.
Igualmente, certifique-se que o tubo flexível não está em
contacto com uma peça móvel do armário (por exemplo, gaveta)
e que não está situado onde possa ser danificado.

Aviso:

Se cheirar a gás perto deste equipamento, desligue a

alimentação de gás do equipamento e contacte directamente o
técnico. Não procure a fuga com uma chama viva.

3.1. COMO UTILIZAR O QUEIMADOR DE GÁS

Para ligar os queimadores, aproxime um fósforo acesso do queimador,
empurre o botão de comando para dentro e rode-o para a esquerda.
Se os queimadores não tiverem sido utilizados durante alguns dias,
espere alguns segundos antes de acender o queimador, para permitir a
evacuação de ar que se tenha acumulado nos canos.
Se a sua placa dispuser de um isqueiro electrónico, proceda da seguinte
forma:
empurre o botão de comando para dentro e rode-o para a esquerda, para
a posição com o símbolo do isqueiro.
ligue o queimador, premindo o botão com o símbolo da faísca.
Se a sua placa estiver equipada com ignição electrónica só tem de
empurrar o botão de comando para dentro e de o rodar até ao símbolo de
ignição
O sistema de ignição (isqueiro) continuará a gerar faíscas enquanto o
botão de comando estiver a ser premido.
Se o queimador não se acender em 5 segundos, rode o botão de
comando para a posição 0 e repita a operação.
No caso dos modelos com torneira de segurança (que corta a
alimentação de gás no caso de a chama se apagar acidentalmente), os
queimadores são acesos da forma descrita acima, sendo que, no entanto,
deve manter o botão de comando premido durante cerca de 5 a 6
segundos depois de o queimador estar aceso.

ATENÇÃO:

Antes de ligar a placa a gás, deverá certificar-se de que os queimadores e
os espalhadores estão correctamente instalados.

Advertência:

Se não houver eletricidade no aparelho, deve ser usado um

isqueiro para acender o queimador;
- Premir e rodar o botão no sentido anti-horário até ao símbolo de ignição,
- Premir o botão de ignição do queimador utilizando um isqueiro e manter
o mesmo premido durante 5 segundos após a ignição.

CONSELHOS GERAIS

Para assegurar os melhores resultados possíveis, deverá ter o cuidado
de ajustar o tamanho dos recipientes de fundo plano ao tamanho dos
queimadores de gás, conforme pode ver na tabela abaixo. Tabela A.

Sempre que utilizar recipientes pequenos, regule o queimador de modo a
que a chama não saia pelos lados do recipiente. Nunca utilize recipientes
com um fundo concave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão
para a posição de desligado e espere pelo menos 1 minuto antes de o
voltar a tentar ligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é
necessário lubrificá-las.

Trata-se de uma operação que só deve ser levada a cabo por um
técnico devidamente qualificado.

3. UTILIZAÇÃO DA PLACA INSTRUÇÕES
PARA O UTILIZADOR

Esta placa só pode ser utilizada para o fim para que foi concebida, ou seja,
para uma utilização doméstica, sendo qualquer outra utilização
considerada imprópria e, por conseguinte, perigosa. O fabricante declina
toda e qualquer responsabilidade por danos decorrentes de uma
utilização imprópria da placa.

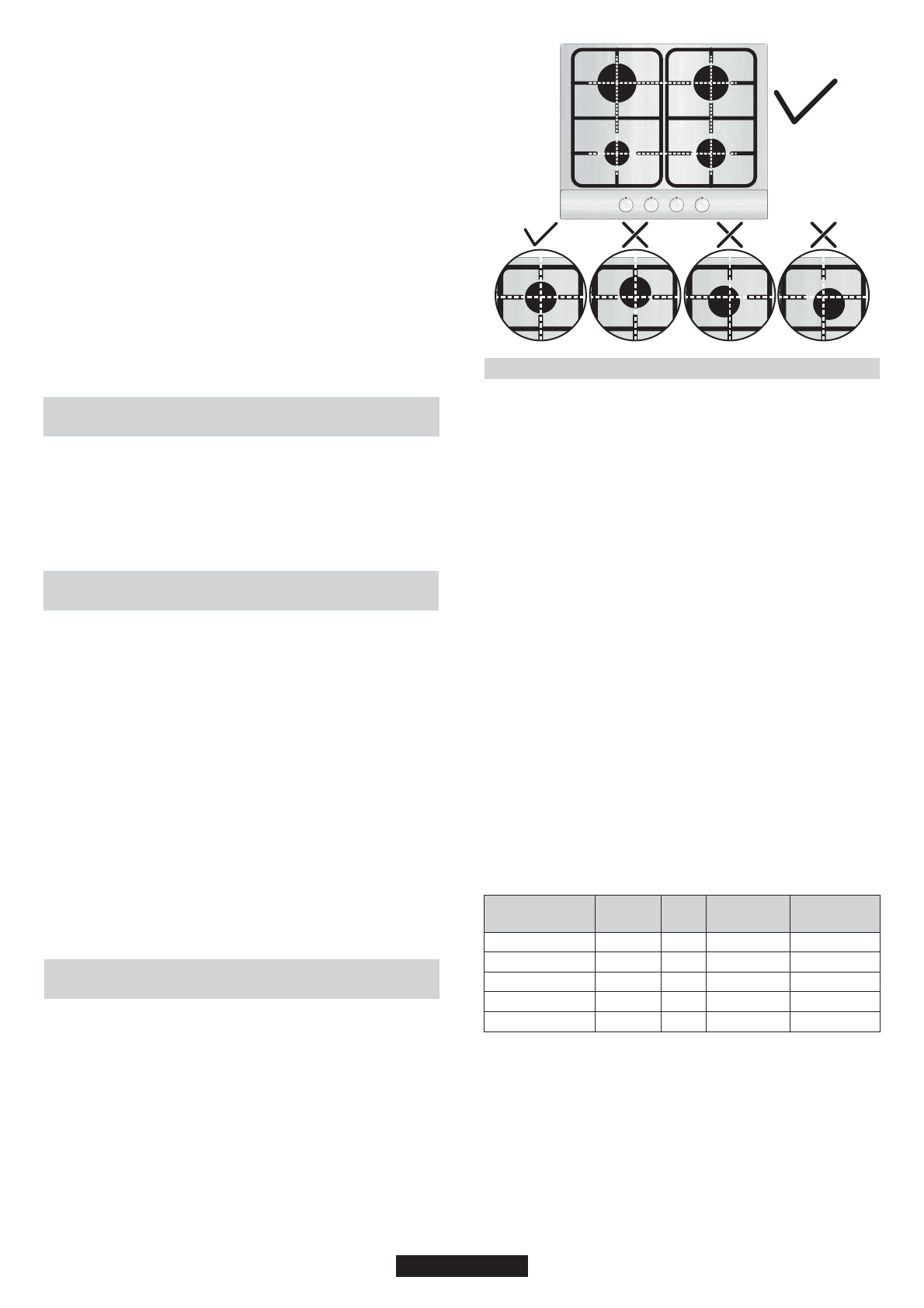

Antes de usar o queimador, assegurar que os contornos da grelha se
centram com o queimador como na figura abaixo.
Se estiver a usar grelhas de ferro fundido; por baixo da grelha é
indicada a posição. Assegurar que a grelha exata é usada na posição
correta.

UR

26 - 28

Ultra

á

R pido

3,50

334 l/h

254 g/h
