7 RU

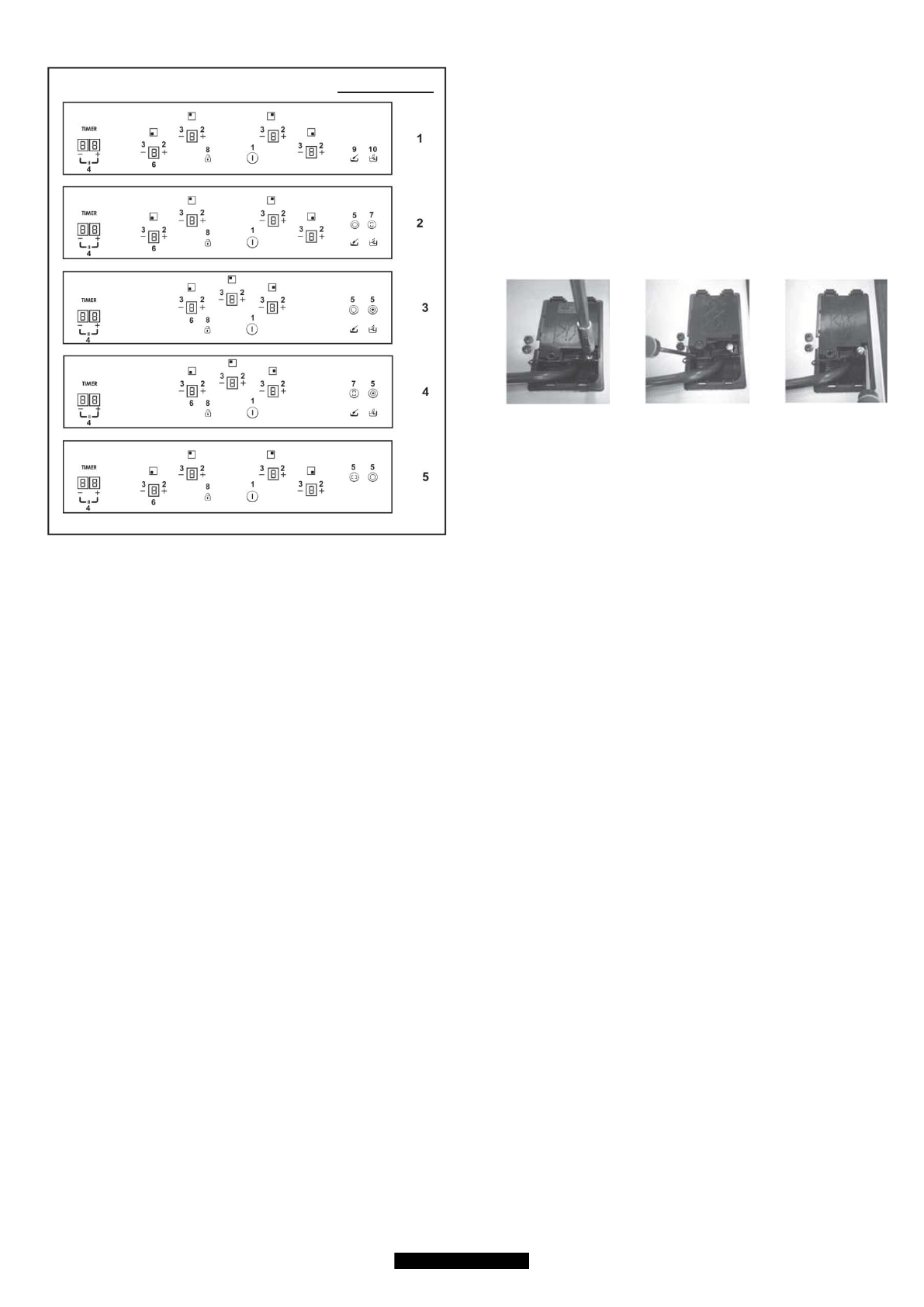

В зависимости от модели

1.

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ

2.

"+"

3.

"-"

4.

ТАЙМЕР

5.

Светодиод дополнительной зоны нагрева

6.

Индикатор программирования зоны нагрева

7.

Мост

8.

Блокировка от детей

9.

Размягчение

10.

Кипение

"Подключение  должно  быть  выполнено  в  соответствии  с
правилами и нормами безопасности". Производитель не принимает
никаких  претензий  относительно  повреждений,  являющихся
следствием неправильного применения прибора.

ВНИМАНИЕ:  Производитель  освобождает  себя  от  любой
ответственности за  любой  несчастный случай  или  его  последствия,
которые  могут  иметь  место  по  причине  отсутствующего,
оборванного или неправильно смонтированного заземления.

Перед

выполнением

электрического

подключения

прибора

настоятельно  рекомендуем  проверить  напряжение  в  сети  с
помощью

электроизмерительного

прибора,

параметры

автоматического  выключателя,  отсутствие  обрыва  в  линии
заземления прибора и номинал предохранителя.

Электрическое  подключение  к  установке  должно  быть  выполнено  в
соответствии с номинальной расчетной мощностью электроприбора
с помощью всеполюсного размыкающего выключателя.

Если  электроприбор  подключен  к  розетке,  то  розетка  после
монтажа прибора должна быть легко доступна.

Желто-зеленый  провод  шнура  питания  должен  подсоединяться  к
контакту заземления электрической розетки и электроприбора.

При  возникновении  вопросов,  связанных  с  подключением  шнура
питания  обратитесь  в  цент  послепродажного  обслуживания  или
квалифицированному электрику.

Если  варочная  панель  оснащена  шнуром  питания  ,он  должен  быть
подключен  исключительно  к  источнику  питания  220-240  V  между
фазой и нейтралью.

Тем не менее, Вы можете подключить варочную панель к:

Трехфазной сети 220-240 V3

Трехфазной сети 380-415 V2N

Чтобы выполнить новые подключения, следуйте инструкциям ниже:

Перед  выполнением  подключения  к  электрической  сети  убедитесь,
что

подключение

защищено

с

помощью

подходящего

предохранителя,  и  площадь  поперечного  сечения  проводки
соответствует потребляемой мощности электроприбора.

Положите варочную панель на стол стеклянной поверхностью вниз,
обеспечьте защиту стеклянной поверхности.

Откройте крышку в следующей последовательности:

1

2

3

-

ослабьте винты зажима шнура питания "1";

-

найдите две лапки, расположенные сбоку;

-

поместите  лезвие  плоской  отвертки  напротив  каждой  из  лапок
"2" и "3" и нажмите;

-

снимите крышку.

Чтобы снять шнур питания:

-

Отверните  винты,  которыми  крепится  клеммная  колодка,  в
которой находятся шунты и проводники шнура питания;

-

Вытяните шнур питания.

Операции для выполнения нового подключения:

-

Выберите

кабель

электропитания

в

соответствии

с

рекомендациями, представленными в таблице;

-

Пропустите шнур питания через зажим.

-

Зачистите концы всех проводов шнура питания на длине 10 мм,
принимая  в  расчет  длину  шнура  питания,  необходимую  для
выполнения соединений на клеммной колодке.

-

Выполните  подключение  проводников  и  шунтов,  которые  были
сняты  в  предыдущей  операции,  в  соответствии  с  типом  линии
электропитания, как показано в представленной ниже таблице.

-

Установите на место крышку клеммной колодки.

-

Затяните винты зажима шнура питания.

Примечание: убедитесь, что все винты надежно затянуты.

Операции для выполнения нового подключения:

-

Выберите

кабель

электропитания

в

соответствии

с

рекомендациями, представленными в таблице;

-

Пропустите шнур питания через зажим.

-

Зачистите концы всех проводов шнура питания на длине 10 мм,
принимая  в  расчет  длину  шнура  питания,  необходимую  для
выполнения соединений на клеммной колодке.

-

Выполните  подключение  проводников  и  шунтов,  которые  были
сняты  в  предыдущей  операции,  в  соответствии  с  типом  линии
электропитания, как показано в представленной ниже таблице.

-

Установите на место крышку клеммной колодки.

КОНФИГУРАЦИЯ
