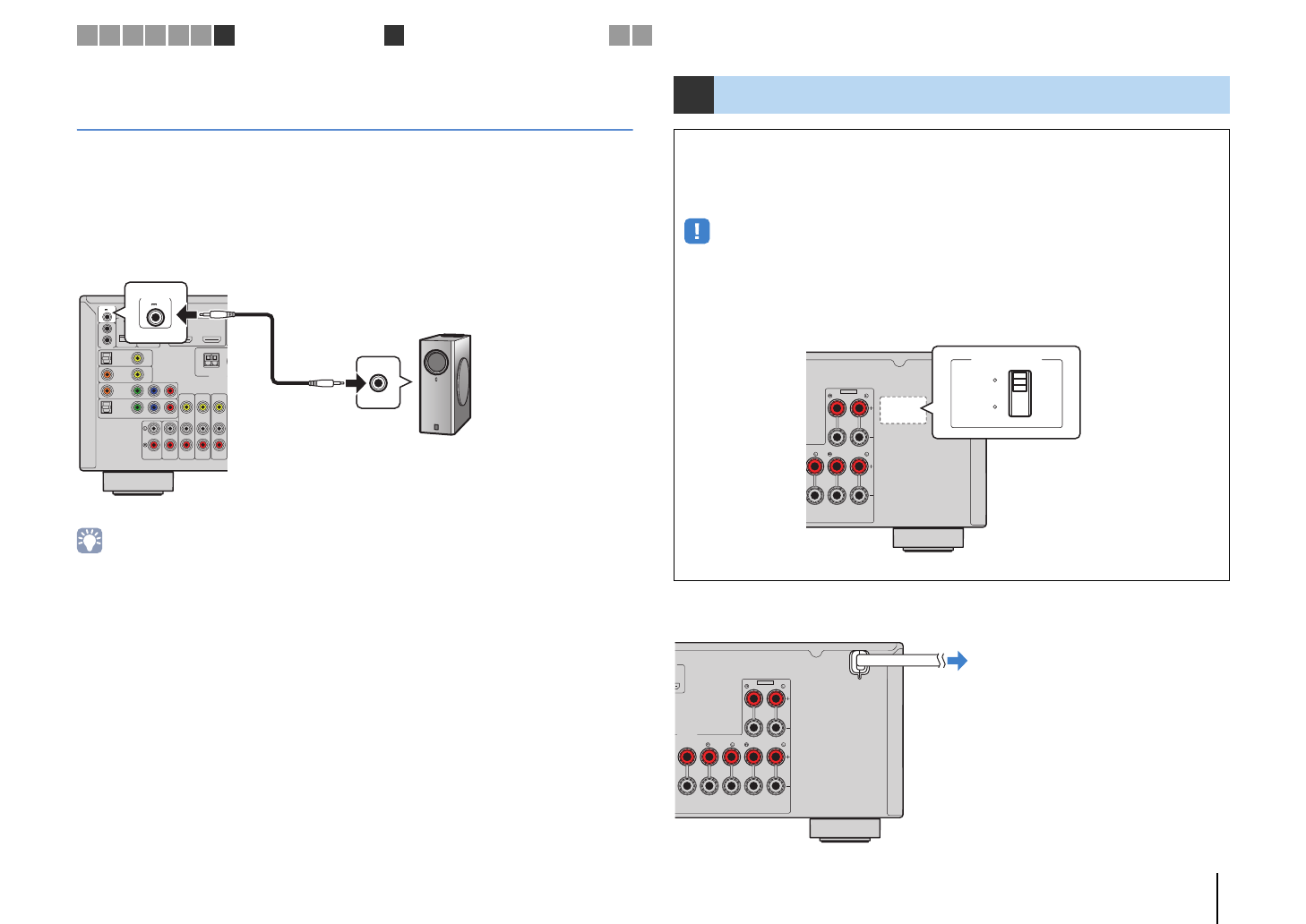

ПОДГОТОВКА
➤
Подключение силового кабеля
Ru
35
Подключение устройства, совместимого
с функцией триггера
Функция триггера позволяет управлять внешним устройством совместно
с управлением аппаратом (включение и выключение питания, выбор входного
сигнала и т. п.). При использовании сабвуфера Yamaha, поддерживающего
системное подключение, или устройства с гнездом триггерного ввода можно
использовать функцию триггера, подключив внешнее устройство к гнезду
TRIGGER OUT.
• Параметры функции триггера можно настроить в пункте “Триггер. Выход” (c. 101) меню “Настройка”.
После того как вышеуказанные подключения будут выполнены, вставьте силовой кабель.
