ФУНКЦИИ
➤
Названия компонентов и их функции
Ru
12

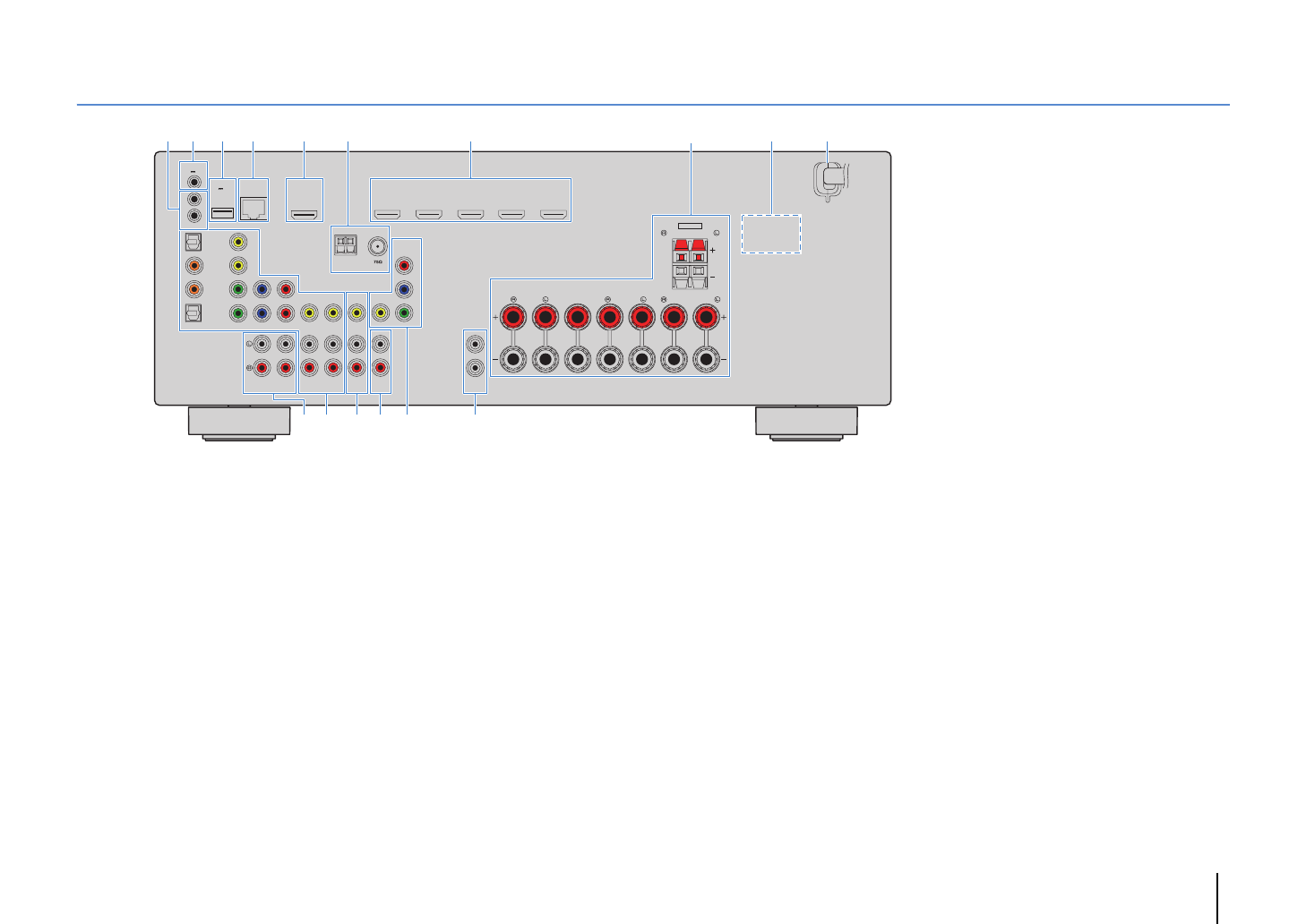

Задняя панель (RX-V675)
1
Гнезда REMOTE IN/OUT
Для подключения приемника/передатчика инфракрасного
сигнала, позволяющего управлять аппаратом и другими
устройствами из другого помещения (c. 74).
2
Гнездо TRIGGER OUT
Для подключения к устройству, поддерживающему
функцию триггера (c. 35).
3
Гнездо DC OUT
Для подключения к дополнительной принадлежности.
4
Гнездо NETWORK
Для подключения к сети (c. 33).
5
Гнездо HDMI OUT
Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c. 23). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT.
6
Гнезда ANTENNA
Для подключения к антеннам FM и AM (c. 32).
7
Гнезда HDMI 1–5
Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи
видео-/аудиосигналов (c. 28).
8
Разъемы SPEAKERS
Для подключения к колонкам (c. 19).
9
VOLTAGE SELECTOR
(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 35).
0
Силовой кабель
Для подключения к настенной розетке переменного
тока (c. 35).
A
Гнезда AUDIO 1–2
Для подключения к воспроизводящим
аудиоустройствам и ввода аудиосигнала (c. 31).
B
Гнезда AV 1–6
Для подключения к воспроизводящим
видео-/аудиоустройствам и ввода видео-/аудиосигнала
(c. 28).
C
Гнезда AV OUT
Для вывода сигнала видео/аудио на записывающее
устройство (например, видеомагнитофон) (c. 34).
D
Гнезда ZONE2 OUT
Для подключения внешнего усилителя, используемого
в Zone2, для вывода сигнала аудио (c. 73).
E
Гнезда MONITOR OUT
Гнезда COMPONENT VIDEO
Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала
(c. 27).
Гнездо VIDEO
Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала (c. 27).
F
Гнезда SUBWOOFER PRE OUT 1–2
Для подключения к сабвуферу с встроенным
усилителем (c. 34).
AUDIO 1
AUDIO 2
OPTICAL
OPTICAL
COAXIAL
VIDEO
AV4
AV3
AV2
AV 1
(TV)
P
B
Y
P
R
COMPONENT
VIDEO
VIDEO
MONITOR OUT
P
B
Y
P
R
HDMI OUT
ARC
ANTENNA
(RADIO)
FM
AM
FRONT
CENTER
SURROUND
SINGLE
SURROUND BACK/BI-AMP
AV 5
AV 6
AV OUT
ZONE OUT
SUBWOOFER
PRE OUT
ZONE 2
NETWORK
DC OUT
TRIGGER OUT
REMOTE
5V
0.5A
(NET)
12V
IN
OUT
0.1A
ZONE2/F.PRESENCE
EXTRA SP
COMPONENT VIDEO
HDMI 1
HDMI 2
HDMI 3
HDMI 4
HDMI 5
(BD/DVD)
VIDEO
2
D
F
A
8
C
5
7
1
3 4
9
:
6
B
E
* Область вокруг выходных видео-/
аудиогнезд обозначена белым цветом
непосредственно на устройстве, чтобы
избежать ошибок при подключении.
(Модель для США)
