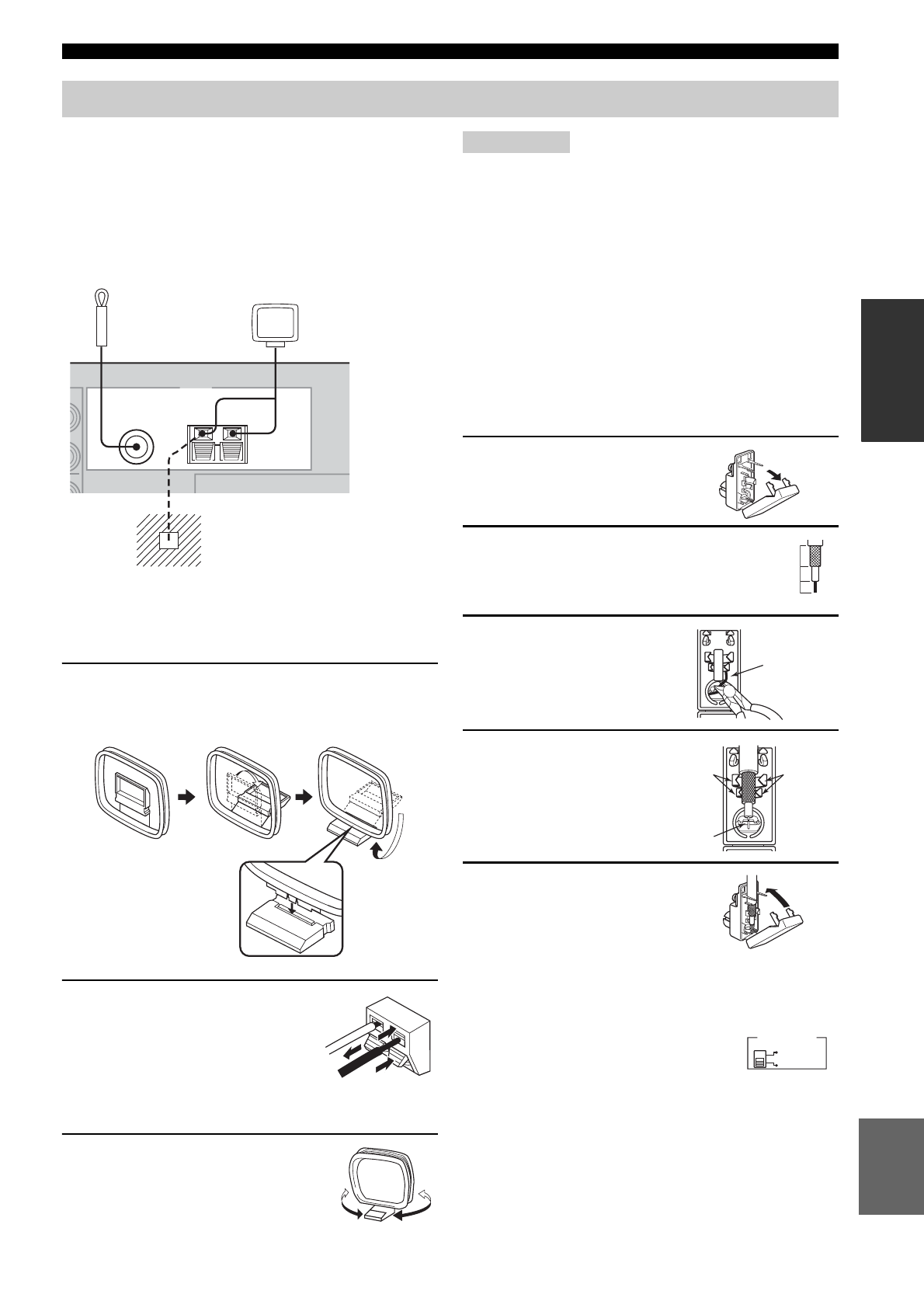

Подключение рамочной АМ-антенны; • Рамочная AM-антенна должна быть установлена на; Подключение антенн - Yamaha RX-V750 - Инструкция по эксплуатации - Страница 24

22

Ру
сс
к

и

й

ПОДКЛЮЧЕНИЯ

П

ОДГ

О

Т

ОВК

А К

ЭК
С

П

ЛУ
А

ТАЦ
ИИ

Внутренние AM и ЧМ-антенны поставляются
вместе с данным аппаратом. Вообще, данные
антенны должны обеспечивать достаточно
сильный прием сигнала. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам.

■

Подключение рамочной АМ-антенны

1

Установите рамочную АМ-антенну, затем
подключите ее к терминалам данного
аппарата.

2

Нажав и удерживая
нажатой защелку,
вставьте концы проводов
рамочной АМ-антенны в
терминалы AM ANT и
GND.

3

Выберите направление
рамочной АМ-антенны для
оптимального приема.

• Рамочная AM-антенна должна быть установлена на

расстоянии от данного аппарата.

• Рамочная AM-антенна должна всегда оставаться подключенной,

даже при подключении внешней AM-антенны к данному аппарату.

• Внешняя антенна, установленная надлежащим образом,

принимает радиоволны чище, чем внутренняя антенна. При
плохом приеме, использование внешней антенны может
улучшить качество приема. Для получения более подробной
информации о внешних антеннах, обратитесь к ближайшему
авторизированному дилеру или в сервис центр YAMAHA.

■

Адаптер антенны на 75-Ом/300-Ом (Только
модель для Соединенного Королевства
Великобритании и Северной Ирландии)

1

Откройте крышку
поставляемого адаптера
антенны на 75-Ом/300-Ом.

2

Отрежьте внешний слой
коаксиального кабеля на 75-Ом и
подготовьте его к подключению.

3

Отрежьте и удалите
токоподводящий
проводник.

4

Вставьте
провод кабеля
в щель, и
зажмите его
держателями.

5

Закройте крышку.

■

Переключатель FREQUENCY STEP
(Только модель для Азии и общая модель)

Из-за различия частотного интервала между
радиостанциями в различных регионах,
установите переключатель FREQUENCY STEP
(расположенный на задней панели) в
соответствии с частотным интервалом, принятым в вашем регионе.
• Северная, Центральная и Южная Америки:

100 кГц/10 кГц

• Другие регионы: 50 кГц/9 кГц
Перед установкой данного переключателя, отсоедините силовой
кабель питания данного аппарата от сети переменного тока.

Подключение антенн

75

Ω

 UNBAL.

FM

ANT

AM

ANT

GND

TUNER

Рамочная АМ-антенна

(поставляется)

Заземление (терминал GND)

Для обеспечения максимальной безопасности и

уменьшения помех, подключите терминал

антенны GND к хорошему заземлению.

Хорошим заземлением может послужить

металлический штырь, введенный в сырую

землю.

Внутренняя ЧМ-антенна
(поставляется)

Примечания

11 mm

8 mm

6 mm

Токоподводящий

проводник

Зажмите

Зажмите

Вставьте

провод в

щель.

FREQUENCY STEP

10

K

H

Z

 / 100

K

H

Z

9

K

H

Z

  /  50

K

H

Z

FM

AM
