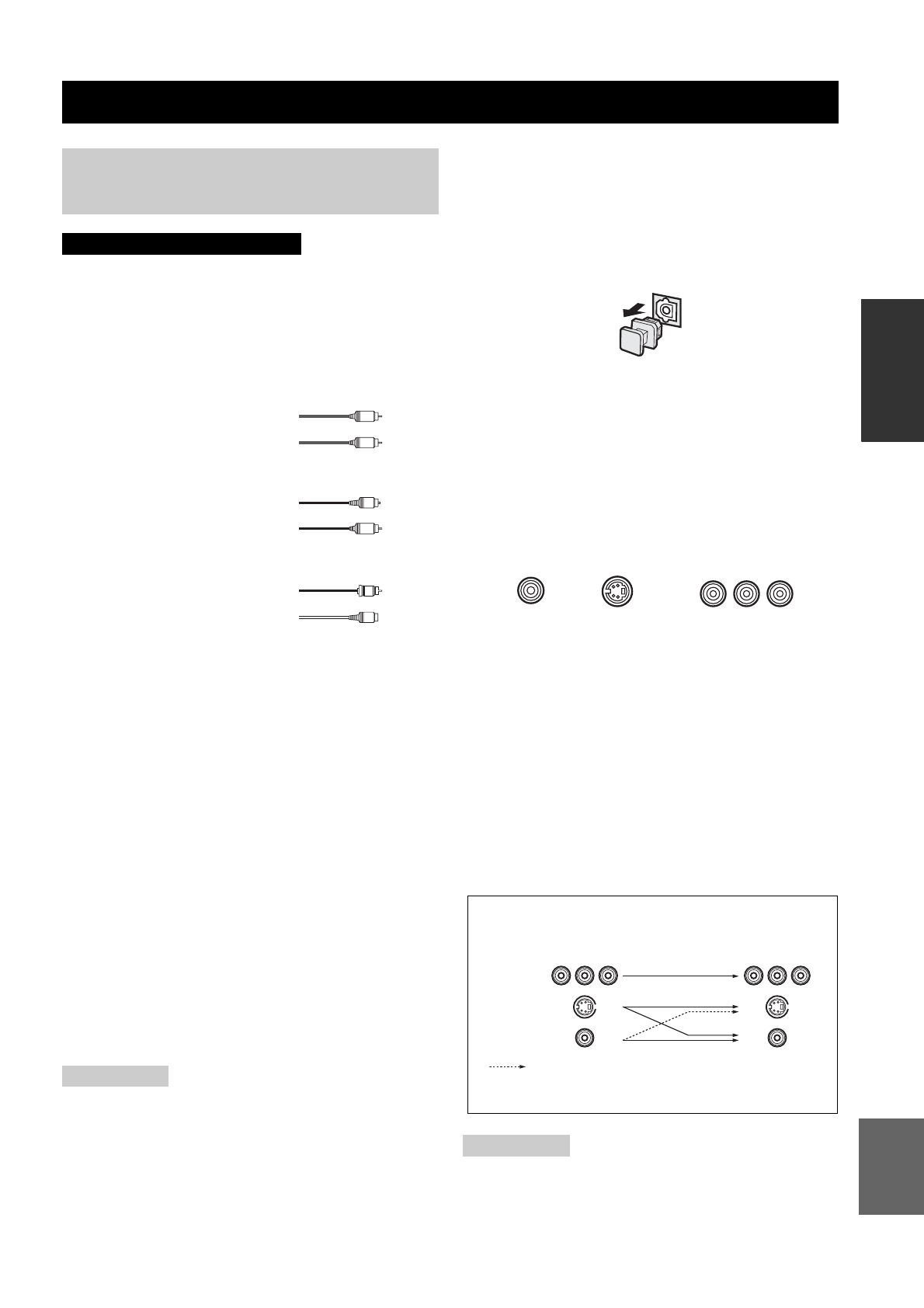

ПОДКЛЮЧЕНИЯ

16

Ру
сс
к

и

й

П

ОДГ

О

Т

ОВК

А К

ЭК
С

П

ЛУ
А

ТАЦ
ИИ

Не подключайте данный аппарат или другие
компоненты к источникам электроэнергии, пока
не произведены все подключения между
компонентами.

■

Индикации кабелей

■

Аналоговые гнезда

Подключив пальчиковый аудиокабель к
аналоговым гнездам данного аппарата, можно
принимать аналоговые сигналы от
аудиокомпонентов. Подключите красные
штекеры к правым гнездам и белые штекеры к
левым гнездам.

■

Цифровые гнезда

Данный аппарат оборудован цифровыми гнездами
для прямой передачи цифровых сигналов по
коаксиальному или оптико-волоконному кабелям.
Вы можете использовать цифровые гнезда для
приема битовых потоков PCM, Dolby Digital и
DTS. При подключении компонентов к гнездам
COAXIAL и OPTICAL одновременно, приоритет
отдается сигналам, поступающим в гнездо
COAXIAL. Все цифровые входные гнезда
совместимы с цифровыми сигналами с частотой
стробирования 96 кГц.

Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие в аналоговые гнезда,
выводятся только от аналоговых гнезд OUT (REC).
Таким же образом, аудиосигналы, поступающие в
цифровые гнезда (OPTICAL или COAXIAL), выводятся
только от гнезда DIGITAL OUTPUT.

Пылезащитный колпачок

Перед подключение оптико-волоконного кабеля,
удалите колпачок от оптического гнезда. Не
выбрасывайте колпачок. Если вы не используете
оптическое гнездо, обязательно вставьте
колпачок на место. Данный колпачок
предохраняет гнездо от пыли.

■

Видеогнезда

Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на экране. Сигналы, поступающие в
гнезда S VIDEO данного аппарата, автоматически
преобразовываются для выхода через гнезда
VIDEO. При установке функции V CONV. на ON
(смотрите стр. 61), сигналы, поступающие от гнезд
VIDEO, могут выводиться через гнезда S VIDEO.

Гнездо VIDEO

Для обычных композитных видеосигналов.

Гнездо S VIDEO

Для сигналов S-Video, разделенных на
видеосигналы якрости (Y) и цвета (C) для
достижения высококачественного цветного
воспроспроизведения.

Гнезда COMPONENT VIDEO

Для компонентных сигналов, разделенных на
сигналы яркости (Y) и различия цветов (Р

B

, P

R

)

для обеспечения наилучшего качества
воспроизведения картинки.

При одновременном приеме сигналов через гнезда S
VIDEO и VIDEO, приоритет отдается сигналам,
поступающим через гнездо S VIDEO.

ПОДКЛЮЧЕНИЯ

Перед подключением
компонентов

Примечание

ПРЕДОСТЕРЕЖЕНИЕ

S

V

O

V

L

R

C

левые аналоговые кабели

правые аналоговые кабели

оптические кабели

коаксиальные кабели

видеокабели

S-Video кабели

Для аналоговых сигналов

Для цифровых сигналов

Для видеосигналов

Примечание

 VIDEO

S VIDEO

COMPONENT VIDEO

 P

R

 P

B

 Y

S VIDEO

VIDEO

COMPONENT
VIDEO

Поток сигналов внутри данного аппарата

Только при установке параметра
V CONV. на ON (смотрите стр. 61).

Выход

(MONITOR OUT)

Вход
