УСТАНОВКА КОЛОНОК

Убедитесь в правильном подключении левого
канала (L), правого канала (R), “+” (красный) и
“–” (черный). Звучание от колонок будет
отсутствовать при неправильном выполнении
подключений, и звучание будет неестественным с
отсутствием низкочастотного сигнала при
несоблюдении полярности при подключении
колонок.

•

При использовании колонок с
напряжением 6 Ом, обязательно
установите параметр импеданса колонок
данного аппарата на 6 Ом до
использования (смотрите стр. 23).

• До выполнения подключений колонок,

убедитесь, что питание данного аппарата
отключено.

• Открытые провода колонок не должны

соприкасаться друг с другом, или с любой
металлической частью данного аппарата. Это
может привести к поломке данного аппарата и/
или колонок.

• Используйте колонки с магнитным экраном.

Если данный тип колонок все-же издает помехи
при использовании с экраном, разместите
колонки на некотором расстоянии от экрана.

Кабель колонок на самом деле состоит из двух
параллельных спаренных изолированных
проводов. Поверхность одного провода
отличается цветом или формой, например, он
может быть отмечен полосками, углублениями
или складками. Подключите провод с полосками
(углублениями и т.д.) к терминалам “+” (красный)
данного аппарата и колонки. Подключите гладкий
провод к терминалам “–” (черный).

1

Удалите примерно 10 мм изоляционного
слоя на концах каждого кабеля колонки.

2

Скрутите открытые концы проводов для
предотвращения короткого замыкания.

3

Открутите головку.

4

Вставьте открытый провод в промежуток
с внутренней стороны каждого
терминала.

5

Закрутите головку для закрепления
провода.

■

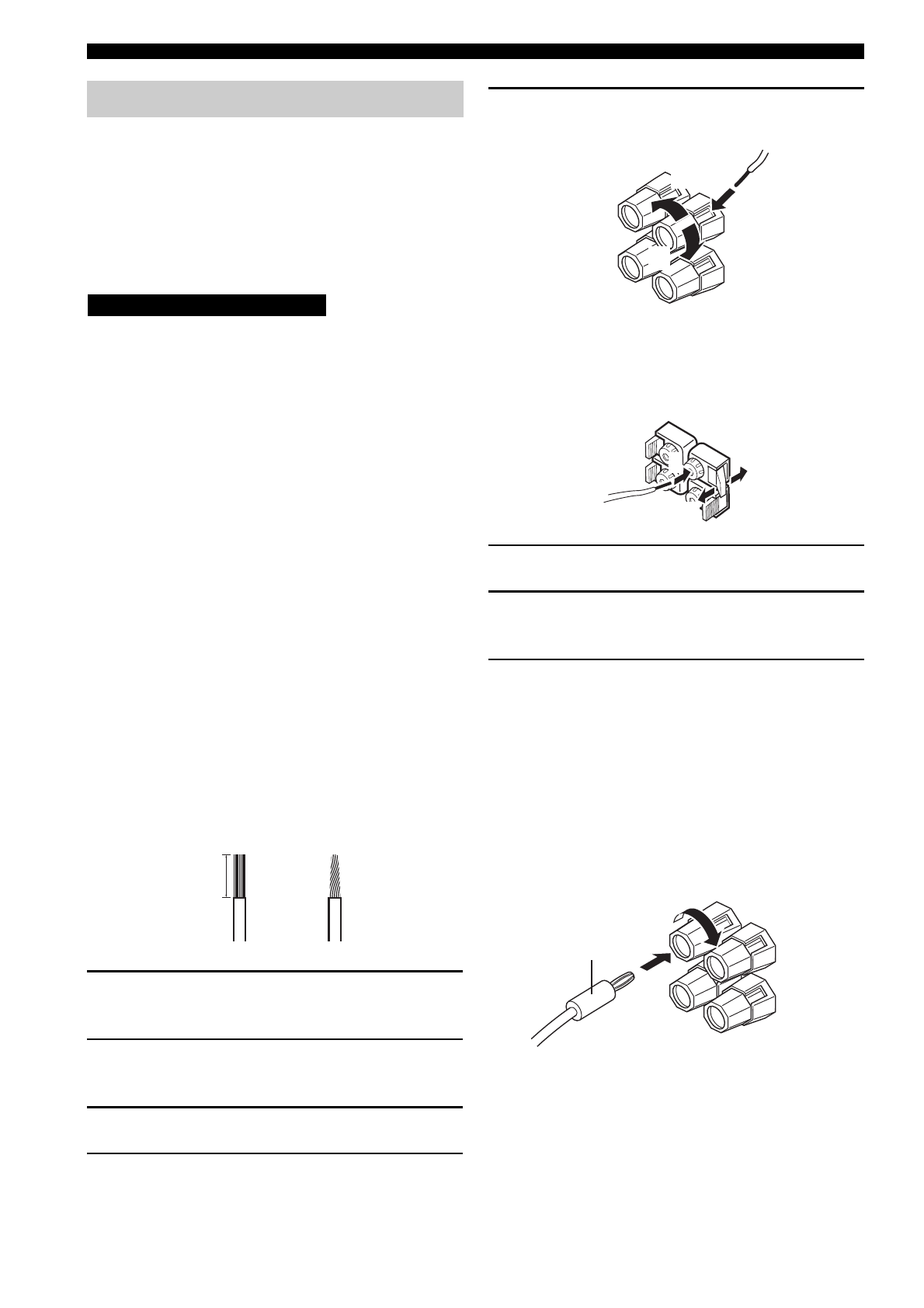

Подключение к терминалам колонок
PRESENCE

1

Откройте защелку.

2

Вставьте открытый провод в промежуток
каждого терминала.

3

Отпустите защелку для закрепления провода.

■

Подключения с использованием
“бананового” штекера

(За исключением моделей для Соединенного
Королевства Великобритании и Северной
Ирландии, Европы и Азии)
Сначала закрутите головку, затем вставьте
коннектор “бананового” штекера сзади
соответствующего терминала.

y

Вы также можете использовать “банановые” штекеры
для терминалов колонок PRESENCE. Откройте
защелку, затем вставьте один “банановый” штекер в
промежуток каждого терминала. Не пытайтесь закрыть
защелки после подключения “банановых” штекеров.

Подключение колонок

ПРЕДОСТЕРЕЖЕНИЕ

10 мм

1

2

Красный: положительный (+)

Черный: отрицательный (–)

3

4

5

2

1

3

“Банановый” штекер

(За исключением моделей для Соединенного
Королевства Великобритании и Северной
Ирландии, Европы и Азии)
