17
ПОДКЛЮЧЕНИЯ
П
О
ДГ
О
Т
ОВКА
Ру
сс
кий
■

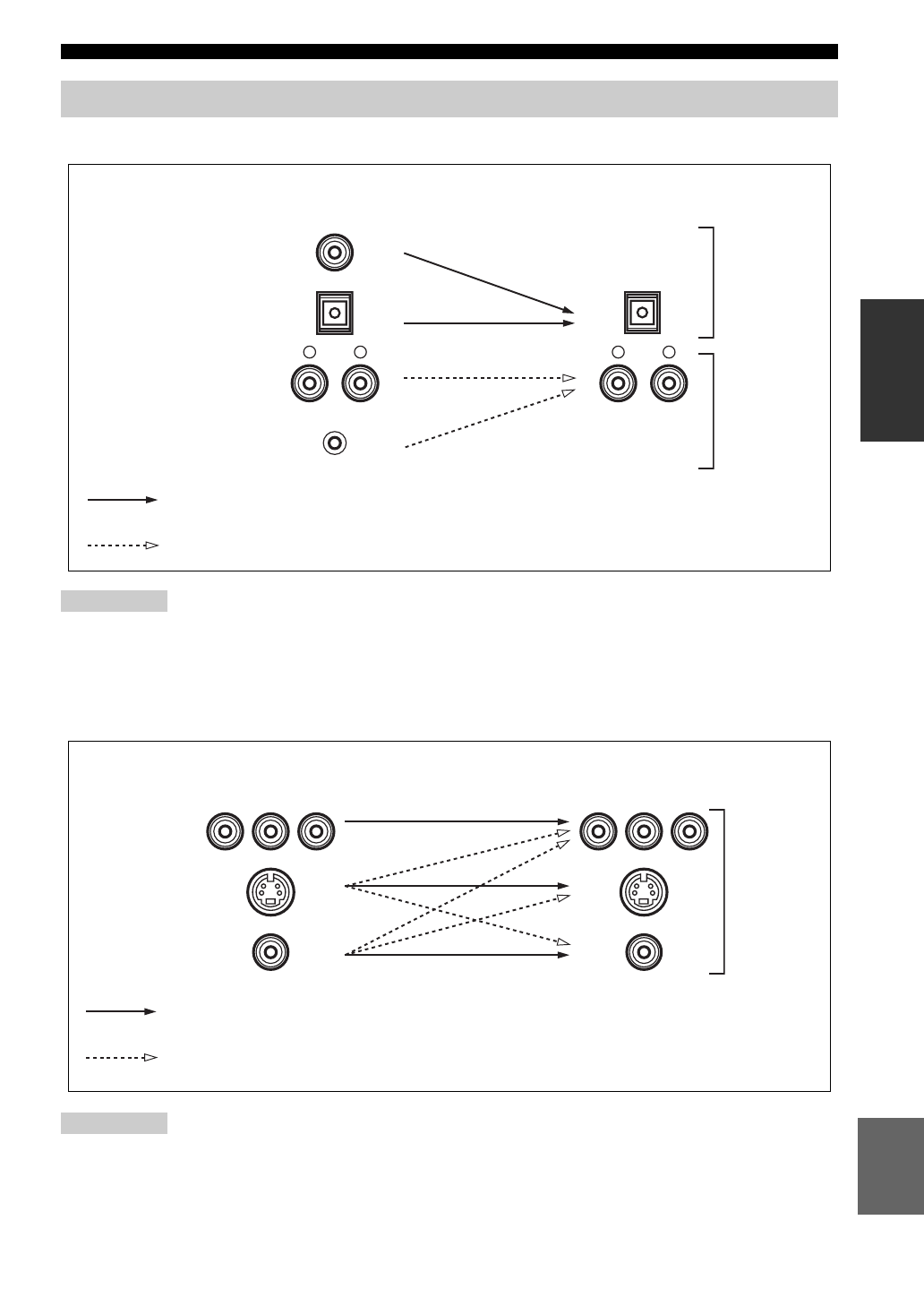

Поток аудиосигнала для AUDIO OUT (REC)
Цифровые и аналоговые сигналы независимо обрабатываются данным аппаратом. Таким образом, аудиосигналы,
поступающие в аналоговые гнезда, выводятся только на аналоговые гнезда AUDIO OUT (REC). Таким же образом,
аудиосигналы, поступающие в гнезда DIGITAL INPUT (OPTICAL или COAXIAL), выводятся только на гнезда
DIGITAL OUTPUT.
■
Поток видеосигнала для MONITOR OUT
При поступлении видеосигналов на гнезда COMPONENT VIDEO, S VIDEO и VIDEO, приоритетность поступающих
видеосигналов следующая, и видеосигналы, поступающие на гнезда COMPONENT VIDEO, имеют высший
приоритет:
COMPONENT VIDEO > S VIDEO > VIDEO
Поток аудио и видео сигнала
Примечание
Примечание
DIGITAL AUDIO
OPTICAL
DIGITAL AUDIO
COAXIAL
PORTABLE
AUDIO
R
L
R
L
Цифровой выход
Выход
AUDIO OUT (REC)
Вход
Аналоговый выход
Цифровое
аудио
Аналоговое
аудио
S VIDEO
VIDEO
COMPONENT
VIDEO
Y
P
B
P
R
Y
P
B
P
R
Прямо
Выход
(MONITOR OUT)
Вход
Преобразование видеосигнала при установке “VIDEO CONV.” на “ON” (смотрите стр. 79)
Аналоговое
видео
