СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
11
ВВЕДЕНИ
Е
Ру
сс
кий
1
Видеокомпонентные гнезда
Для информации по подключению, смотрите
стр. 18 и 19.
2
Аудиокомпонентные гнезда
Для информации по подключению, смотрите
стр. 21.
3
Гнезда MULTI CH INPUT
Для информации по подключению, смотрите
стр. 23.
4
Гнезда ZONE 2 OUTPUT
Для информации по подключению, смотрите
стр. 89.
Данные гнезда выводят только аналоговые сигналы.
5
Гнездо SUBWOOFER OUTPUT
Для информации по подключению, смотрите
стр. 13.
6
Гнездо DIGITAL OUTPUT
Для информации по подключению, смотрите
стр. 21.
7
Гнезда DIGITAL INPUT
Для информации по подключению, смотрите
стр. 19.
8
Терминал DOCK
Выберите для подключения универсального дока
YAMAHA для iPod (например, YDS-10,
продающийся отдельно), к которому можно
подключить iPod.
Для информации по подключению, смотрите
стр. 22.
9
Гнезда COMPONENT VIDEO
Для информации по подключению, смотрите
стр. 18 и 19.
0
Гнезда REMOTE
Более подробно, смотрите стр. 89.
A
Гнездо CONTROL OUT
Терминал вывода управления для выборочной
установки.
B
Терминалы антенн
Для информации по подключению, смотрите стр. 24.
C
Терминалы колонок
Для информации по подключению, смотрите стр. 13.
D
AC OUTLET(S)
Используется для подачи электроэнергии на
другие аудиовизуальные компоненты.
Более подробно, смотрите стр. 26.
■
VOLTAGE SELECTOR
(Только модель для Азии и общая
модель)
Более подробно, смотрите стр. 26.

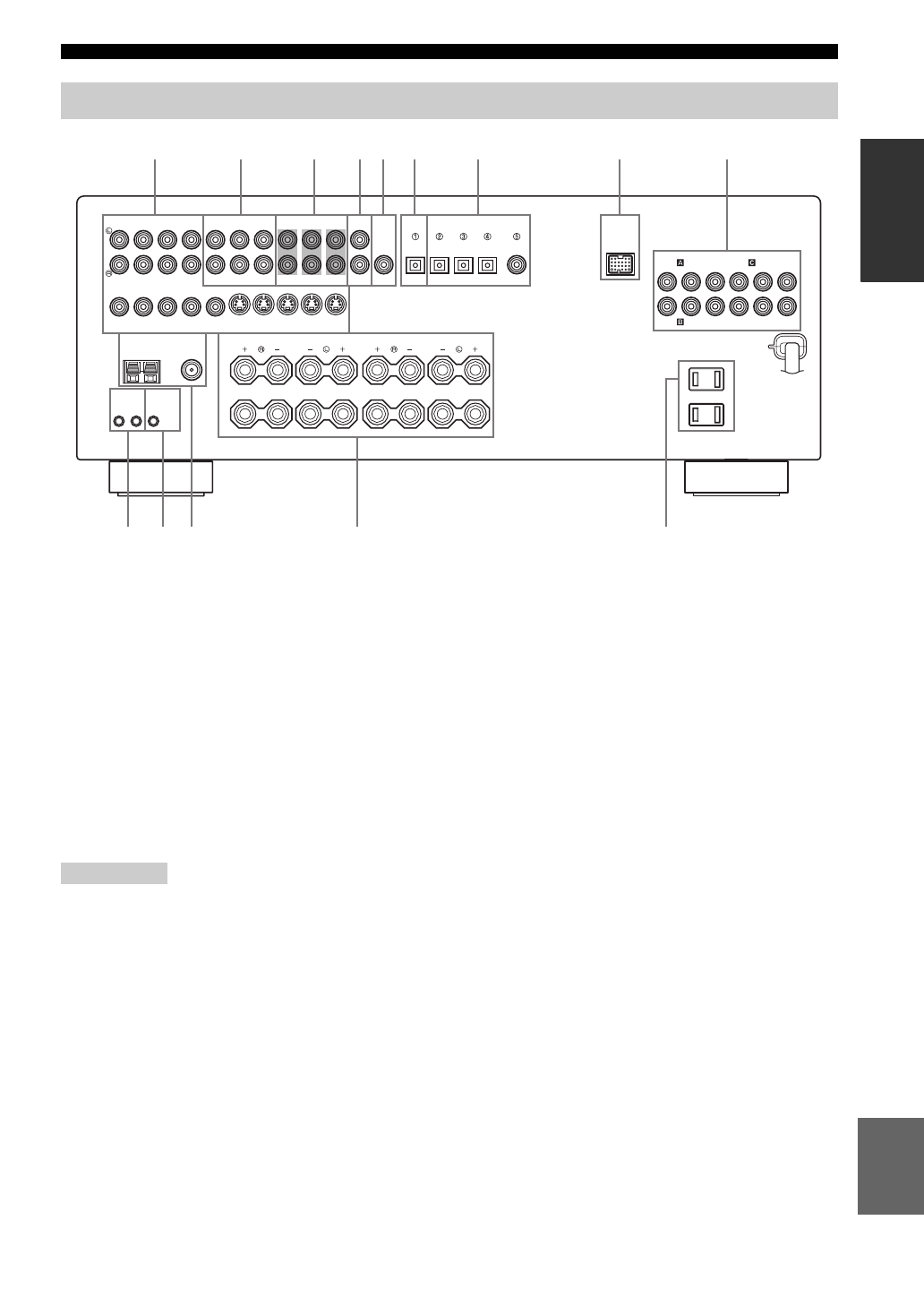

Задняя панель
AUDIO
AUDIO
OUTPUT
DIGITAL INPUT
DVD
DVD
COAXIAL
DTV/CBL
MD/CD-R
MD/CD-R
SUB
WOOFER
SUB
WOOFER
SURROUND
FRONT
ZONE 2
OUT
(REC)
IN
(PLAY)
MD/
CD-R
CD
DVD
MONITOR OUT
DTV/CBL
DVD
DVR
COMPONENT VIDEO
P
R
P
B
Y
FM ANT
75
Ω
UNBAL.
AM
ANT
GND
TUNER
SPEAKERS
DOCK
DTV/CBL
IN
OUT
DVR
DVD
DTV/CBL
IN
OUT
DVR
CENTER
DIGITAL
OUTPUT
MULTI CH INPUT
VIDEO
S VIDEO
MONITOR
OUT
MONITOR
OUT
FRONT
A
B
OUT
IN
REMOTE
CONTROL
OUT
+12V
15mA MAX.
SURROUND
CENTER
SURROUND BACK
P
R
P
B
Y
OPTICAL
OPTICAL
0
8
7
6
5
4
3
2
1
A B
C
D
9
