13

Ру
сский

УСТАНОВКА КОЛОНОК

ПО

ДГО

Т

ОВ

КА К

ЭК
СПЛУА

ТАЦ

И

И

■

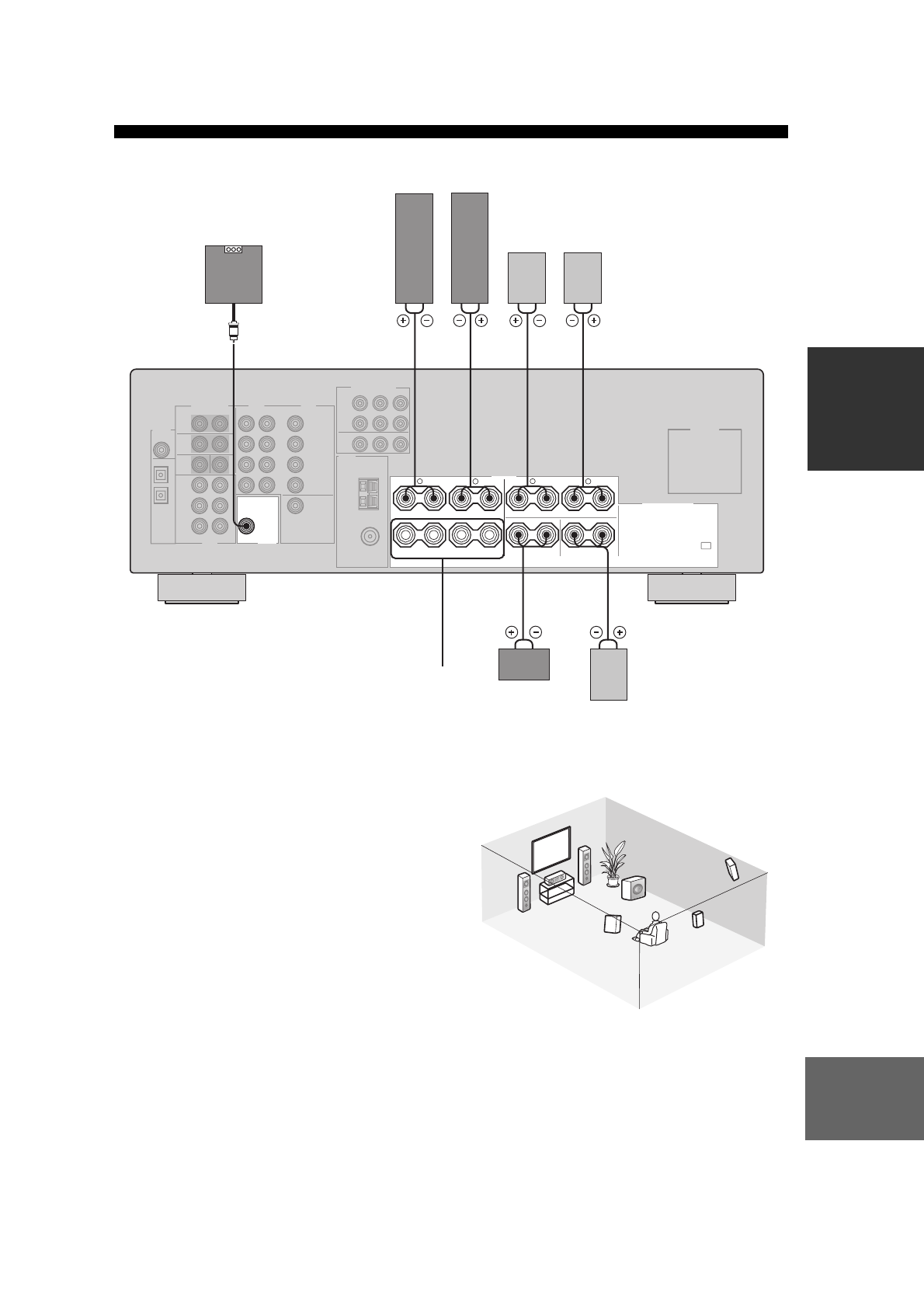

Терминалы FRONT

Подключите одну или две акустические системы к
данным терминалам. При использовании только
одной акустической системы, подключите ее к
терминалам FRONT A или B.

■

Терминалы CENTER

Подключите центральную колонку к данным
терминалам.

■

Терминалы SURROUND

Подключите колонки окружающего звучания к
данным терминалам.

■

Гнездо SUB WOOFER

К данному гнезду подключите сабвуфер со
встроенным усилителем, как YAMAHA Active
Servo Processing Subwoofer System.

■

Терминалы SURROUND BACK

Подключите тыловую колонку окружающего
звучания к данным терминалам.

SPEAKERS

 FRONT

 CENTER

 SURROUND

 SURROUND

BACK

R

R

L

L

OUTPUT

+

–

+

–

–

+

–

–

+

+

+

+

+

–

–

–

A

B

SUB

WOOFER

2

3

6

7

1

5

4

Система

сабвуфера

Центральная

колонка

Фронтальные колонки (А)

Тыловая колонка

окружающего

звучания

Левая

Правая

Левая

Правая

Колонки окружающего

звучания

Фронтальные

колонки (В)

1

2

3

4

5

7

6

Схема расстановки колонок
