Данный аппарат позволяет сконфигурировать многозонную аудиосистему. Эта функция позволяет
настроить аппарат для воспроизведения отдельных источников входного сигнала в основной зоне и во
второй зоне (Zone2). Используя поставляемый пульт ДУ, можно управлять аппаратом из второй зоны.

Для использования многозонных функций

аппарата требуется следующее дополнительное

оборудование:

•

Приемник инфракрасного сигнала во второй зоне.

•

Инфракрасный передатчик в основной зоне. Этот

передатчик передает инфракрасные сигналы с пульта

ДУ на CD-плеер, DVD-плеер и т.п. в основной зоне

через приемник инфракрасного сигнала во второй

зоне.

•

Усилитель и колонки во второй зоне.

y

•

Поскольку существует много методов подключения и
использования данного аппарата в многозонной системе,

рекомендуется обратиться к ближайшему авторизованному

дилеру Yamaha или в сервисный центр относительно
подключений Zone2, наиболее полно отвечающих вашим

требованиям.

•

Некоторые модели Yamaha можно подключить напрямую к
гнездам REMOTE аппарата. Для этих моделей использование

передатчика инфракрасного сигнала может не понадобиться. С

помощью монофонических аналоговых миникабелей или ИК-
излучателей можно подключить до 6 компонентов. Подробная

информация о соединениях приведена в разделе “Передача/

прием сигналов дистанционного управления” (стр. 17).

Подключите к данному аппарату усилитель/

ресивер во второй зоне и другие компоненты как

показано ниже.

Примечание

•

Во избежание неожиданного шума, НЕ используйте функцию
Zone2 с CD-дисками, записанными в системе DTS.

Подключите колонки во второй зоне к
терминалам EXTRA SP, а затем установите
параметр “Extra Speaker Assignment” в “Zone2”
(стр. 48).

y

•

Колонки, подключенные к терминалам EXTRA SP, можно

использовать в качестве системы фронтальных колонок

другой зоны.

•

При использовании внутренних усилителей для колонок в

Zone2 можно настроить уровень громкости и установить

начальную громкость и максимальную громкость колонок в
Zone2 (стр. 52).

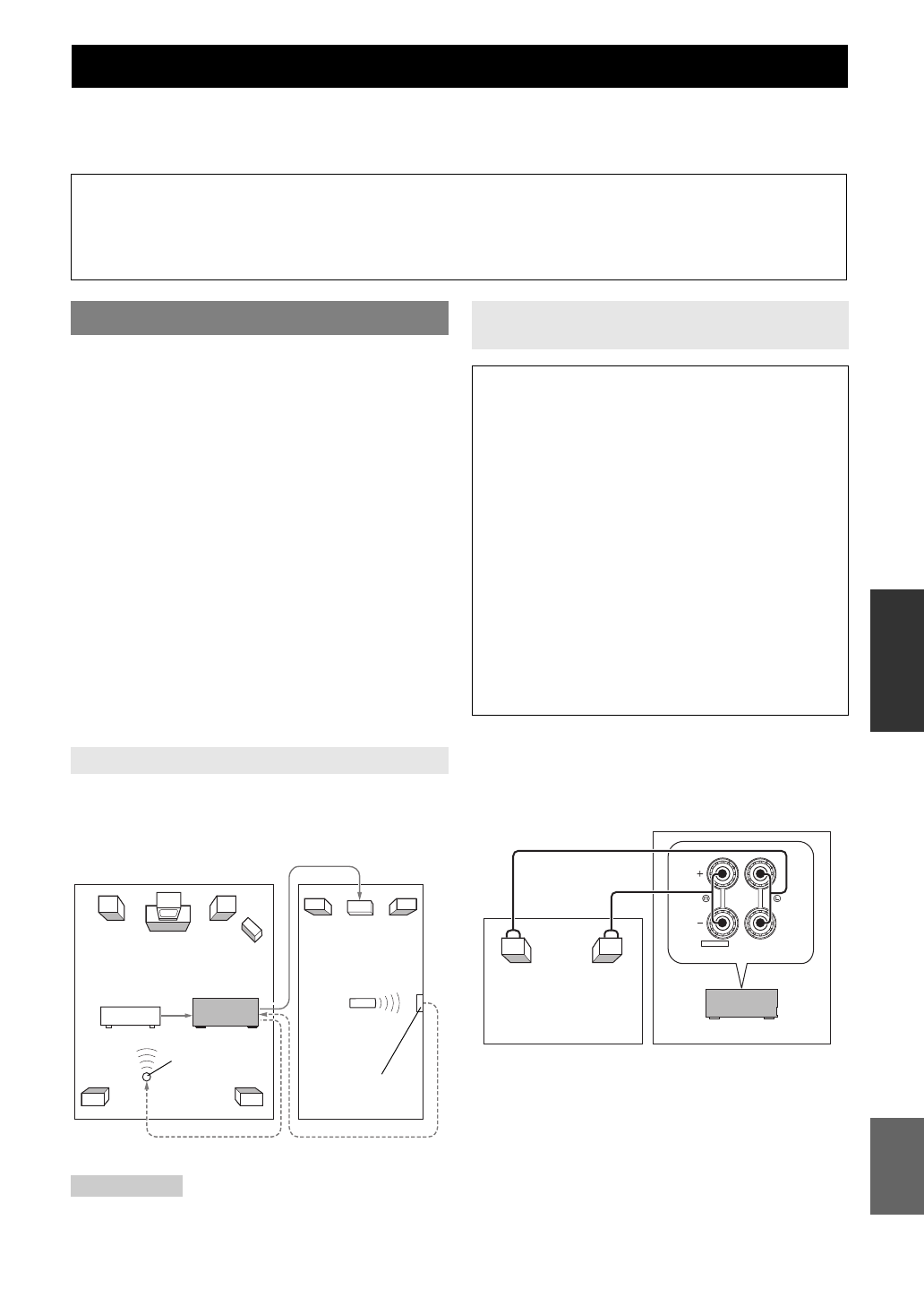

Использование многозонной конфигурации

Во вторую зону можно послать только аналоговый сигнал. Для вывода звуков в Zone2 подключите

внешний компонент к гнездам AV5-6, AUDIO1-2 или VIDEO AUX (AUDIO) (посредством

аналогового соединения). Например, если необходимо вывести звук с плеера HDMI DVD во второй

зоне, подключите плеер HDMI DVD к аппарату одновременно с помощью соединения HDMI и

аналогового соединения.

Подключение Zone2

Использование внешнего усилителя

К гнезду REMOTE IN

Передатчик

инфракрасного

сигнала

DVD-плеер и др.

Усилитель

Пульт ДУ

Вторая зона

(Zone2)

Основная зона

Данный аппарат

От гнезд ZONE2 OUT

Инфракрасный

приемник

От гнезда REMOTE OUT

Использование внутреннего усилителя
аппарата

Важное предупреждение о безопасности

Терминалы EXTRA SP данного аппарат не
должны подключаться к селекторному
устройству пассивных громкоговорителей или
более чем к одному громкоговорителю на
канал.
Подключение к селекторному устройству
пассивных громкоговорителей или нескольким
колонкам на канал может создать нагрузку со
слишком низким импедансом и привести к
повреждению усилителя. Для правильного
использования смотрите инструкцию по
эксплуатации.
Всегда должны соблюдаться условия
минимального импеданса колонок для всех
каналов. Данная информация указана на задней
панели аппарата.

EXTRA SP

ZONE2/PRESENCE

Вторая зона

(Zone2)

Данный аппарат

Основная зона
