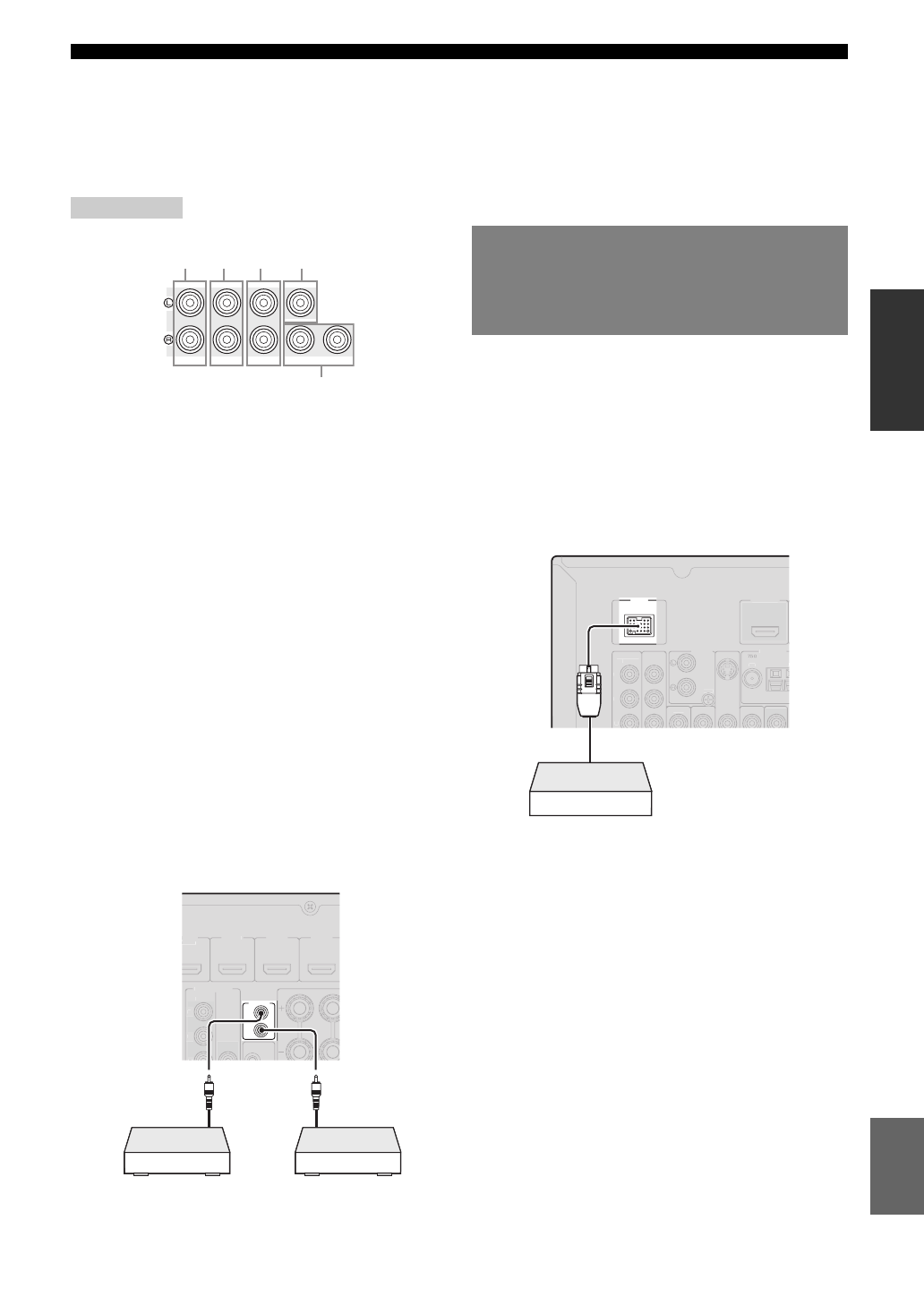

Подключение внешнего усилителя

Для использования другого усилителя
подключите внешний усилитель к гнездам PRE
OUT. Каждое гнездо PRE OUT выводит те же
сигналы, что и выводятся через терминалы
соответствующих колонок.

Примечание

•

При подключении к гнездам PRE OUT, не выполняйте

подключений к терминалам колонок.

a

Гнезда FRONT PRE OUT

Выходные гнезда фронтального канала.

b

Гнезда SURROUND PRE OUT

Выходные гнезда канала окружающего звучания.

c

Гнезда SUR.BACK PRE OUT

Выходные гнезда тылового окружающего звучания.
При подключении только одного внешнего усилителя к
тыловому каналу окружающего звучания подключите
его к гнезду SUR.BACK (SINGLE).

y

•

Для вывода сигналов тыловых каналов окружающего
звучания через эти гнезда, установите параметр

“Surround Speaker” в любое значение, кроме “None”

(стр. 48).

d

Гнездо CENTER PRE OUT

Выходное гнездо центрального канала.

e

Гнездо SUBWOOFER PRE OUT 1/2

Подключение сабвуфера со встроенным усилителем.

■

Передача/прием сигналов дистанционного
управления

Если компонент поддерживает передачу сигналов
дистанционного управления, подключите гнезда
REMOTE IN и REMOTE OUT к гнезду входа и
выхода дистанционного управления с помощью
монофонического аналогового миникабеля
показанным ниже образом.

y

•

При подключении компонента Yamaha, поддерживающего
прием сигнала управления SCENE через гнездо REMOTE

OUT данного аппарата, воспроизведение на компоненте

Yamaha можно включить с помощью функции SCENE
(стр. 23).

•

При подключении компонента стороннего производителя к

гнезду REMOTE OUT данного аппарата в меню
дополнительных настроек установите параметр “SCENE IR” в

“OFF” (стр. 57).

Данный аппарат оборудован разъемом DOCK, к
которому можно подключить универсальную док-
станцию Yamaha iPod (YDS-11, продается
отдельно) или беспроводной аудиоприемник
Bluetooth (YBA-10, продается отдельно). Через
аппарат можно воспроизводить сигнал с
компонента iPod или Bluetooth, подключив
компонент к разъему DOCK.
Воспользуйтесь специальным кабелем для
подключения док-станции/приемника к аппарату.

FRONT

SURROUND

SUR. BACK

SUBWOOFER

PRE OUT

CENTER

SINGLE

1

2

a

b

c

d

e

IN

OUT

REMOTE

HDMI 1

BD/DVD)

HDMI 2

HDMI 3

HDMI 4

VIDEO

MONITOR OUT

P

R

P

B

Y

COMPONENT

VIDEO

Выход

дистанционного

управления

Вход
дистанционного
управления

Приемник инфракрасного

сигнала

или компонент Yamaha

ИК-излучатель или
компонент Yamaha

(CD- или DVD-плеер и др.)

Подключение универсальной док-
станции Yamaha iPod или
беспроводного аудиоприемника
Bluetooth™

DOCK

PHONO

ANTENNA

COMPONENT

VIDEO

P

R

P

B

Y

VIDEO

GND

HDMI OUT

UNBAL.

FM

GND

S VIDEO

A

Подключение универсальной док-станции

Yamaha iPod или беспроводного

аудиоприемника Bluetooth
