Yamaha R-S700 - Инструкция по эксплуатации - Страница 13

11

Ru

ПОДКЛЮЧЕНИЯ

ПО

ДГ
О

Т

ОВК

А

Р

усс

кий

■

Переключатель

IMPEDANCE SELECTOR

Не изменяйте положение переключателя

IMPEDANCE

SELECTOR

 при включенном питании аппарата,

поскольку это может привести к его повреждению.
Если включить аппарат не удается, переключатель

IMPEDANCE SELECTOR

 может не полностью

находиться в одном из положений. Если это так,
отсоедините кабель питания и до конца поверните
переключатель в одно из положений.
Выберите положение переключателя (

LOW

 или

HIGH

) в зависимости от сопротивления динамиков

системы.

■

Подключение кабелей динамиков

При подключении кабелей к разъемам динамиков
вставляйте только оголенный кабель. Если вставить
изолированный кабель, соединение может оказаться
слабым и звук не будет слышен.

■

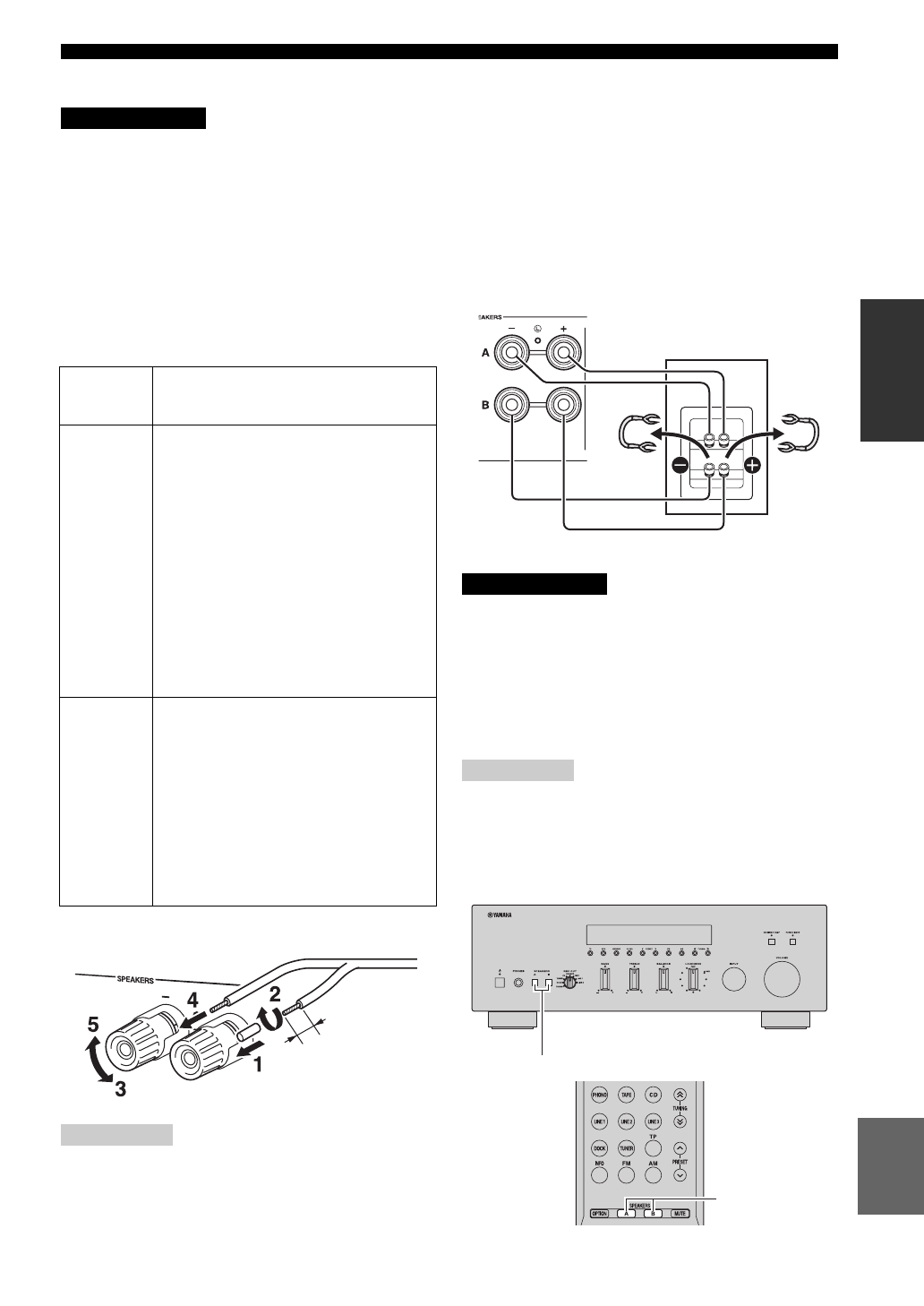

Подключение с помощью кабеля Bi-wire

При подключении с помощью кабеля Bi-wire звук
канала низкочастотного динамика отделен от
соединенного канала среднечастотного и
высокочастотного динамиков. Динамики,
поддерживающие подключение с помощью кабеля
Bi-wire, оснащены четырьмя разъемами с клеммами.
С помощью этих двух наборов разъемов звук
динамиков можно выводить по двум независимым
каналам. C помощью этих соединений динамики
средних и высоких частот можно подключить к
одному набору разъемов, а динамик низких частот –
к другому набору разъемов.

Аналогичным образом подключите кабели
динамиков к другому набору разъемов.

При подключении с помощью кабеля Bi-wire
установите переключатель

IMPEDANCE

SELECTOR

 в положение

HIGH

 или

LOW

 в

зависимости от сопротивления динамиков:
6

Ω

 или больше:

HIGH

 (R-S700)

8

Ω

 или больше:

HIGH

 (R-S500)

4

Ω

 или больше:

LOW

Смотрите стр.

11

 для получения дополнительных

сведений о Переключатель

IMPEDANCE SELECTOR

.

При подключении с помощью кабеля Bi-wire снимите
перемычки или кабели динамика.

y

Для использования подключения с помощью кабеля Bi-
wire нажмите кнопки SPEAKERS A и SPEAKERS B на
фронтальной панели или пульте ДУ так, чтобы
индикаторы SP A и B на фронтальной панели загорелись.

ВНИМАНИЕ

Положение

переключа

теля

Уровень сопротивления

HIGH

• При использовании одного набора динамиков

(A или B), сопротивление каждого динамика
должно составлять 6

Ω

 или больше (R-S700) и

8

Ω

 или больше (R-S500).

• При одновременном использовании

двух наборов динамиков (A и B)
сопротивление каждой колонки должно
равняться 12

Ω

 или больше (R-S700) и

16

Ω

 или больше (R-S500).

• При подключении с помощью кабеля bi-

wire сопротивление каждого динамика
должно составлять 6

Ω

 или больше

(R-S700) и 8

Ω

 или больше (R-S500).

Подключение с помощью кабеля
Bi-wire смотрите на стр. 11.

LOW

• При использовании одного комплекта

(A или B), сопротивление каждого
динамика должно составлять 4

Ω

 или выше.

• При одновременном использовании

двух комплектов (A и B) сопротивление
каждого динамика должно составлять
8

Ω

 или выше.

• При подключении с помощью кабеля bi-

wire сопротивление каждого динамика
должно составлять 4

Ω

 или выше.

Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.

Примечание

Снимите
около 10 мм
изоляции с
каждого конца
кабеля
подключения
динамиков.

ВНИМАНИЕ

Примечание

Данный аппарат

Динамик

SPEAKERS A/B

SPEAKERS A/B
