ПОДКЛЮЧЕНИЯ

10

Ru

• Не подключайте этот аппарат или другие компоненты к источнику главного питания, пока не будет

завершено подключение всех компонентов.

• Все подключения должны быть правильными: L (левый) к L, R (правый) к R, “+” к “+” и “–” к “–”.

Если подключение выполнено ненадлежащим образом, из динамиков не будет выводиться звук, а
если не соблюдена полярность динамиков, звук будет неестественным с пониженным уровнем нижних
частот. См. инструкцию по эксплуатации каждого из компонентов.

• Для аудиокомпонентов используйте кабели с разъемами RCA (за исключением подключения к

динамикам и гнездам DOCK).

• Перед подключением динамиков следует выставить селектор IMPEDANCE SELECTOR в нужное

положение. Подробнее смотрите на стр.11.

• Избегайте соприкосновения оголенных частей кабелей динамиков друг с другом или с

металлическими частями этого аппарата. В противном случае это может стать причиной
повреждения аппарата и/или динамиков.

y

• Гнезда PHONO предназначены для подключения проигрывателя со звукоснимающей головкой MM.
• Подсоедините проигрыватель к разъему GND для уменьшения шумов сигнала. Однако для некоторых

проигрывателей меньшее количество шума наблюдается без подключения разъема GND.

ПОДКЛЮЧЕНИЯ

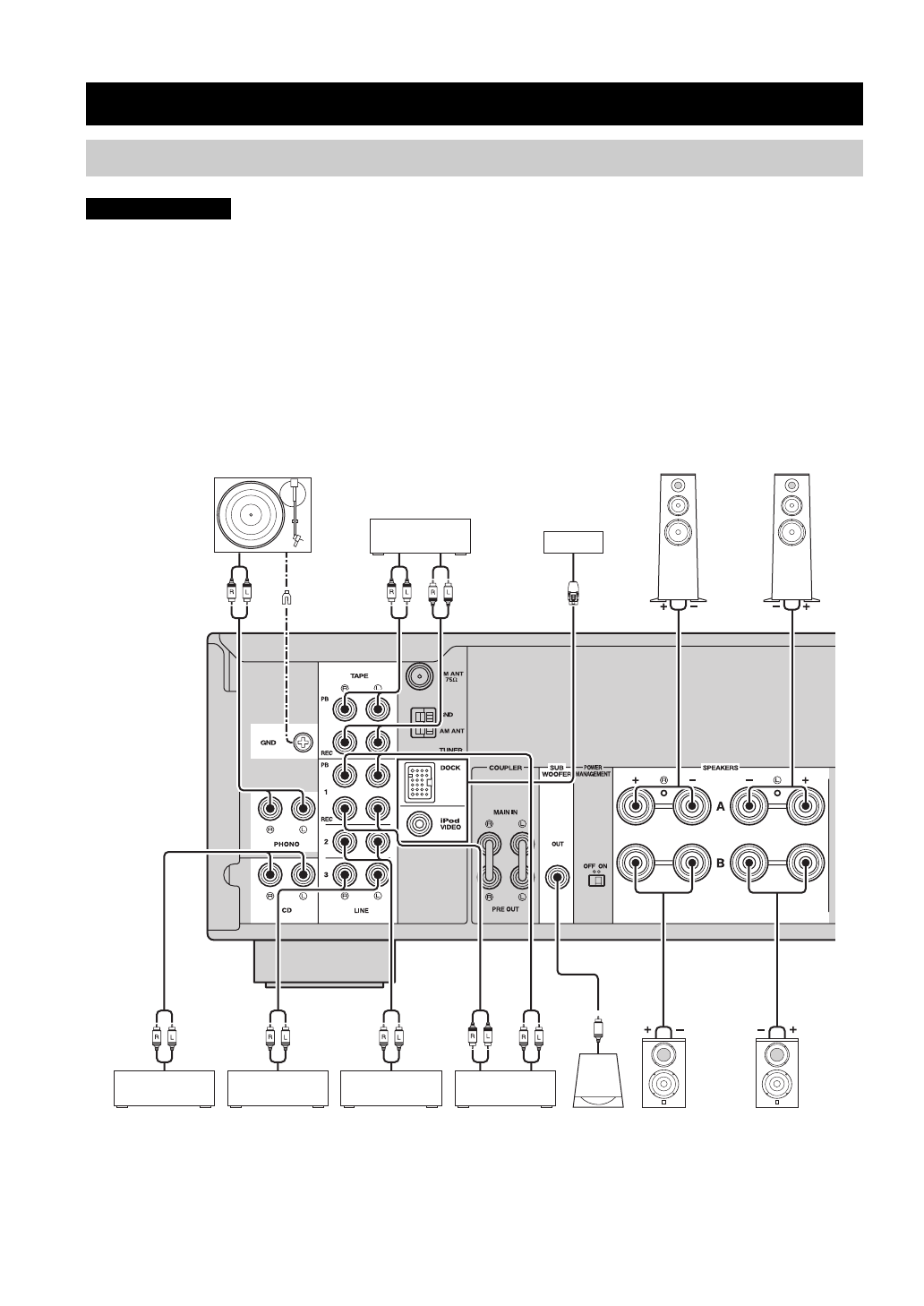

Подключение динамиков и компонентов источников

ВНИМАНИЕ

Проигрыватель

Видеомагнитофон

и т. п.

Аудиовыход

Устройство

записи компакт-

дисков и т. п.

DVD-

проигрыватель

и т. п.

Магнитофонная

дека

GND

Аудиовыход

Динамики A

Сабвуфер

Сведения о других
компонентах,
подключаемых к
этому аппарату,
смотрите. на стр.

27

.

Аудиовход

Аудиовыход

Аудиовыход

Аудиовыход

Аудиовход

Аудиовыход

Динамики B

Проигрыватель

компакт-

дисков
