антенн к соответствующему разъему.; Сборка поставляемой рамочной АМ-; Подключение антенн диапазона FM и AM; Подключение кабеля питания - Yamaha R-S300 - Инструкция по эксплуатации - Страница 14

12

Ru

ПОДКЛЮЧЕНИЯ

Комнатные антенны для приема вещания в диапазоне FM и AM входят в комплект поставки этого

аппарата. В целом эти антенны обеспечивают прием сигнала достаточной силы. Подключите каждую из

антенн к соответствующему разъему.

При плохом качестве приема установите наружную антенну. Для получения более подробной информации о внешних

антеннах обратитесь к ближайшему авторизированному дилеру Yamaha или в сервисный центр.

■

Сборка поставляемой рамочной АМ-

антенны

■

Подключение провода рамочной АМ-
антенны

После завершения всех остальных подключений
вставьте кабель питания в розетку сети
переменного тока.

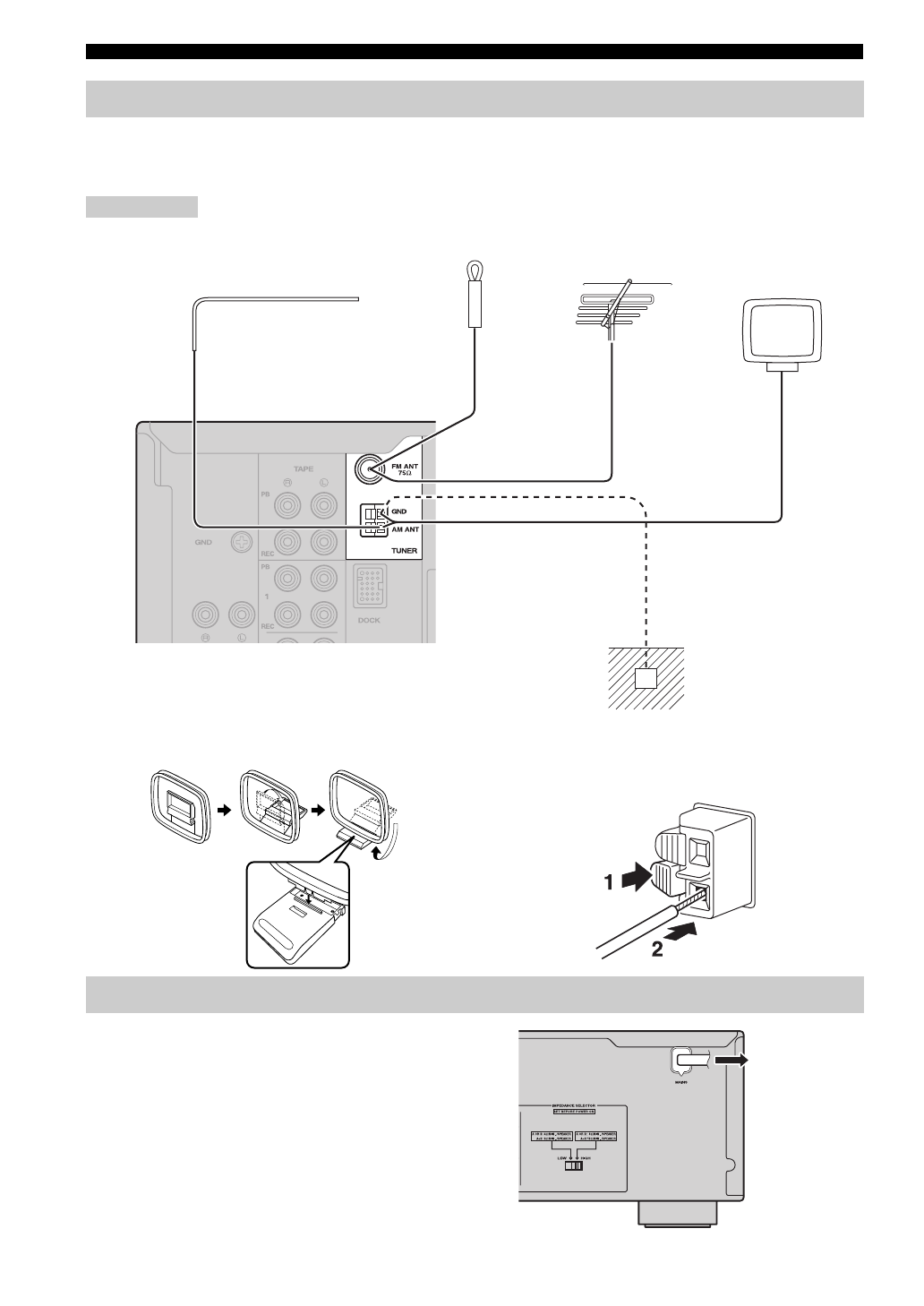

Подключение антенн диапазона FM и AM

Примечание

Комнатная

FM-антенна

(входит в

комплект

поставки)

Наружная АМ-антенна

Используйте провод с

виниловым покрытием

длиной 5—10 м,

проложенный на улицу

через окно.

Наружная FM-антенна

Заземление (разъем

GND

)

Для обеспечения максимальной безопасности и уменьшения помех, подключите

разъем

GND

 антенны к хорошему заземлению. Хорошим заземлением может

служить металлический штырь, введенный в сырую землю.

• Рамочная АМ-антенна

должна всегда оставаться

подключенной, даже при

подключении к аппарату

наружной АМ-антенны.

• Рамочная АМ-антенна

должна быть установлена

на достаточном

расстоянии от аппарата.

Рамочная АМ-

антенна (входит

в комплект

поставки)

Подключение кабеля питания

К розетке сети
переменного
тока с
использованием

кабеля питания
