11

Ru

ПОДКЛЮЧЕНИЯ

ПО
ДГ
О

Т

ОВК

А

Р

усс
кий

■

Переключатель

IMPEDANCE

SELECTOR

Не изменяйте положение переключателя
IMPEDANCE SELECTOR при включенном
питании аппарата, поскольку это может привести
к его повреждению.
Если включить аппарат не удается, переключатель
IMPEDANCE SELECTOR может не полностью
находиться в одном из положений. Если это так,
отсоедините кабель питания и до конца поверните
переключатель в одно из положений.
Выберите положение переключателя (LOW или
HIGH) в зависимости от сопротивления
динамиков системы.

■

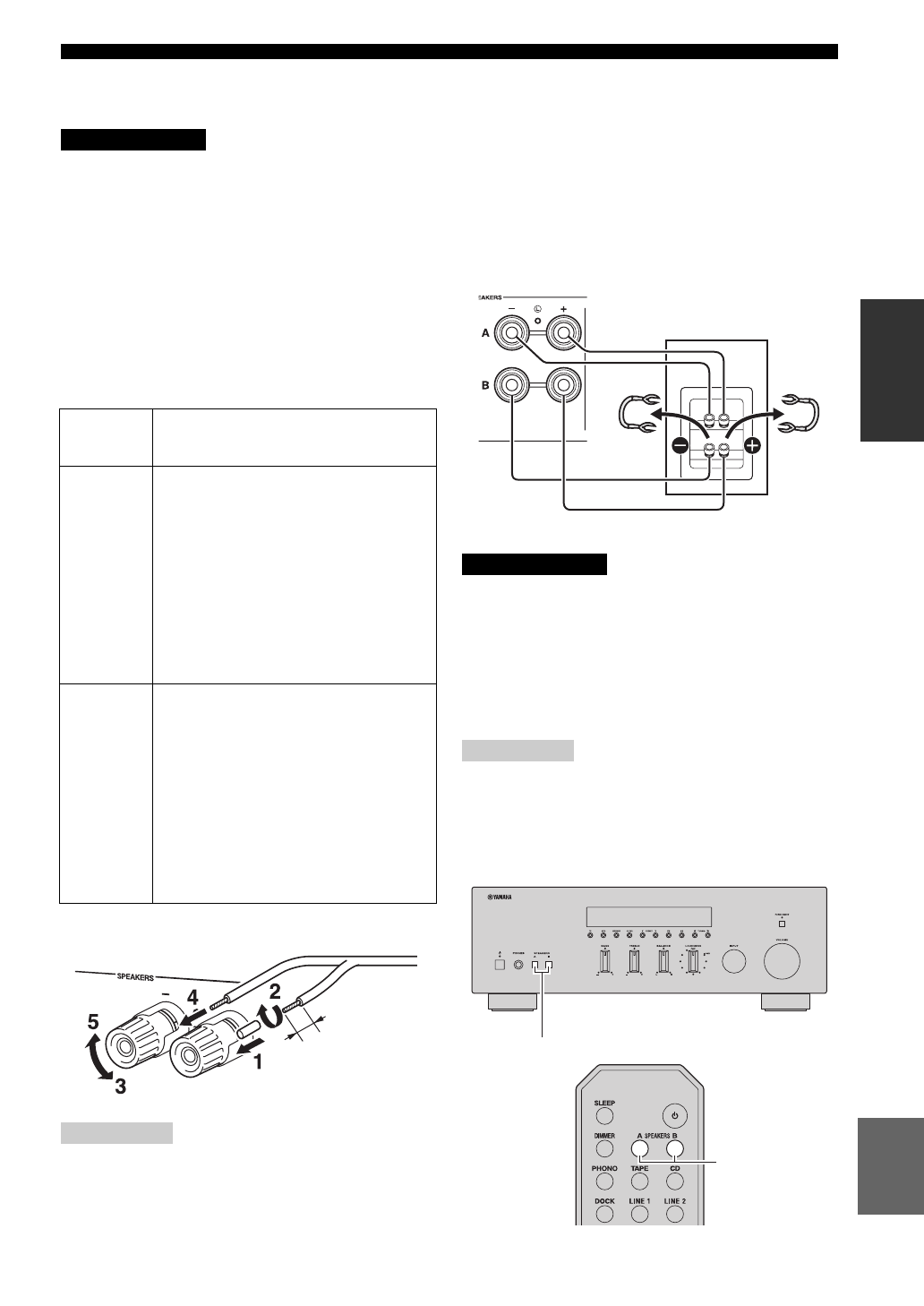

Подключение кабелей динамиков

При подключении кабелей к разъемам динамиков
вставляйте только оголенный кабель. Если вставить
изолированный кабель, соединение может оказаться
слабым и звук не будет слышен.

■

Подключение с помощью кабеля Bi-wire

При подключении с помощью кабеля Bi-wire звук канала

низкочастотного динамика отделен от соединенного

канала среднечастотного и высокочастотного

динамиков. Динамики, поддерживающие подключение с

помощью кабеля Bi-wire, оснащены четырьмя

разъемами с клеммами. С помощью этих двух наборов

разъемов звук динамиков можно выводить по двум

независимым каналам. C помощью этих соединений

динамики средних и высоких частот можно подключить к

одному набору разъемов, а динамик низких частот – к

другому набору разъемов.

Аналогичным образом подключите кабели

динамиков к другому набору разъемов.

При подключении с помощью кабеля Bi-wire

установите переключатель IMPEDANCE

SELECTOR в положение HIGH или LOW в

зависимости от сопротивления динамиков:

8

Ω

 или больше: HIGH

4

Ω

 или больше: LOW

Смотрите стр. 11 для получения дополнительных

сведений о Переключатель IMPEDANCE

SELECTOR.

При подключении с помощью кабеля Bi-wire снимите

перемычки или кабели динамика.

y

Для использования подключения с помощью кабеля Bi-

wire нажмите кнопки SPEAKERS A и SPEAKERS B на

фронтальной панели или пульте ДУ так, чтобы

индикаторы SP A и B на фронтальной панели загорелись.

ВНИМАНИЕ

Положение

переключа

теля

Уровень сопротивления

HIGH

• При использовании одного комплекта (A

или B), сопротивление каждого динамика
должно составлять 8

Ω

 или выше.

• При одновременном использовании двух

комплектов (A и B) сопротивление
каждого динамика должно составлять
16

Ω

 или выше.

• При подключении с помощью кабеля bi-

wire сопротивление каждого динамика
должно составлять 8

Ω

 или выше.

Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.

LOW

• При использовании одного комплекта (A

или B), сопротивление каждого динамика
должно составлять 4

Ω

 или выше.

• При одновременном использовании двух

комплектов (A и B) сопротивление
каждого динамика должно составлять 8

Ω

или выше.

• При подключении с помощью кабеля bi-

wire сопротивление каждого динамика
должно составлять 4

Ω

 или выше.

Подключение с помощью кабеля Bi-wire
смотрите на стр. 11.

Примечание

Снимите

около 10 мм

изоляции с

каждого конца

кабеля

подключения

динамиков.

ВНИМАНИЕ

Примечание

Данный аппарат

Динамик

SPEAKERS A/B

SPEAKERS A/B
