ПОДГОТОВКА

➤

Подключение воспроизводящих устройств

Ru

24

■

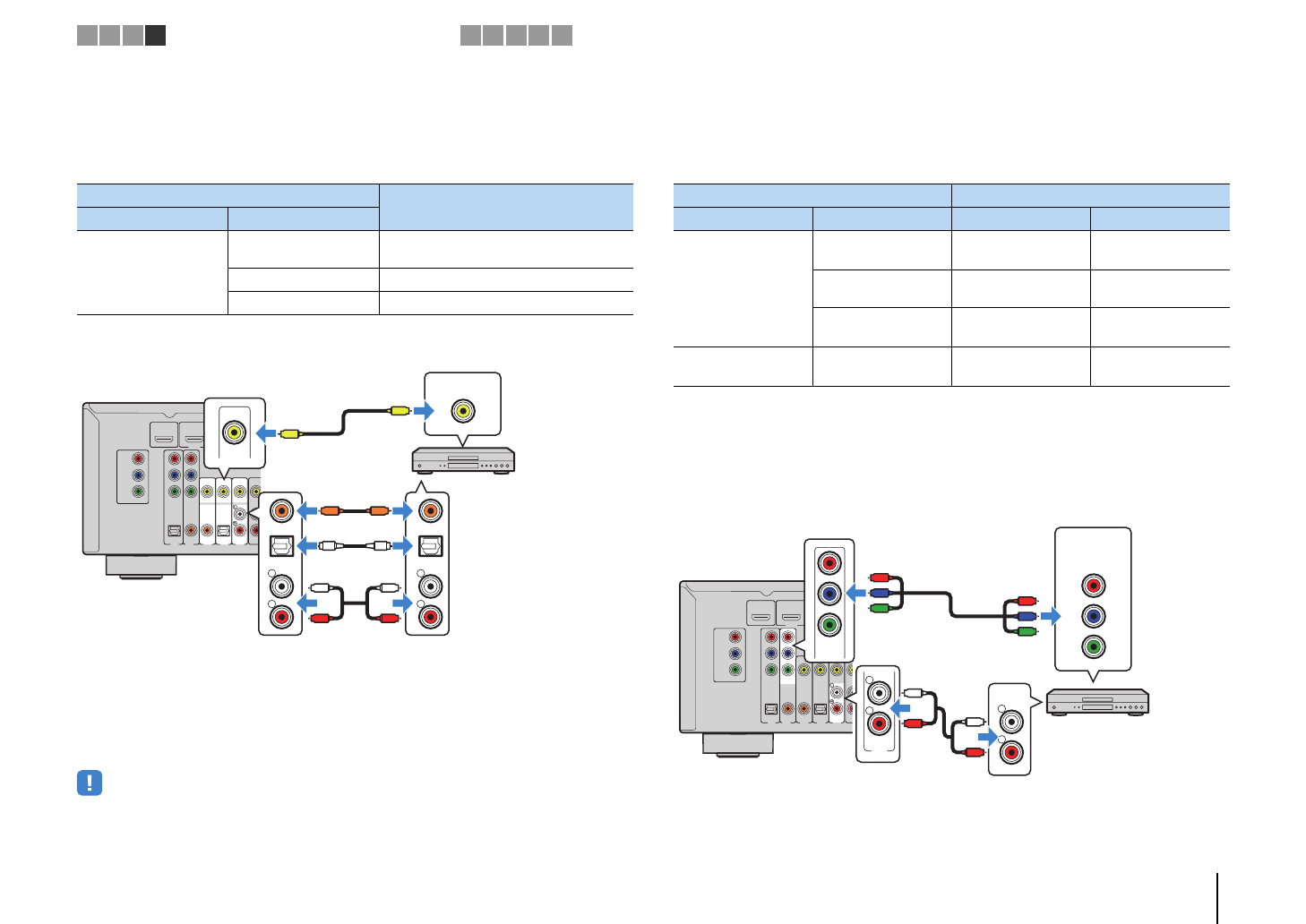

Подключение композитного видео

Подключите видеоустройство к аппарату с помощью штекерного видеокабеля
и аудиокабеля (цифрового коаксиального кабеля, цифрового оптического кабеля
или штекерного стереокабеля). Выберите набор входных гнезд на аппарате
в зависимости от набора выходных аудиогнезд видеоустройства.

Если в качестве источника входного сигнала аппарата выбрать AV 3–5, видео/
аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться
через аппарат.

• Для просмотра видеоизображений, которые выводятся через гнезда AV 3–5 (VIDEO), необходимо

подключить телевизор к гнезду MONITOR OUT (VIDEO) аппарата (c. 22).

■

Изменение комбинации входных видео/аудиогнезд

Если комбинация входных видео/аудиогнезд на аппарате не подходит для
вашего видеоустройства, измените эту комбинацию в соответствии с выходными
гнездами вашего устройства. Можно подключать видеоустройства, в которых
предусмотрены следующие выходные видео/аудиогнезда.

❑

Необходимая настройка

Например, если к гнездам AV 2 (COMPONENT VIDEO) и AV 5 (AUDIO) аппарата
подключено видеоустройство, измените комбинацию настроек следующим
образом.

Выходные гнезда на видеоустройстве

Входные гнезда на аппарате

Видео

Аудио

Композитный

видеосигнал

Цифровой

коаксиальный

AV 3 (VIDEO + COAXIAL)

Цифровой оптический

AV 4 (VIDEO + OPTICAL)

Аналоговый (стерео)

AV 5 (VIDEO + AUDIO)

AV 1

AV 2

AV 3

AV 5

OPTICAL

COAXIAL

COAXIAL

OPTICAL

( TV  )

(CD)

COMPONENT

VIDEO

P

B

Y

VIDEO

AV

OUT

AV 4

COMPONENT

VIDEO

MONITOR OUT

P

R

P

B

Y

P

R

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI OUT

ARC

R

L

COAXIAL

OPTICAL

R

L

COAXIAL

OPTICAL

VIDEO

VIDEO

C

C

L

R

L

R

O

O

V

V

Аппарат

(вид сзади)

Гнездо AV 3–5 (VIDEO)

Видеовыход

(композитный видеосигнал)

Видеоустройство

Аудиовыход

(цифровой оптический,

цифровой коаксиальный или

аналоговый стереокабель)

Любое из гнезд:

AV 3 (COAXIAL),

AV 4 (OPTICAL),

AV 5 (AUDIO)

Выходные гнезда на видеоустройстве

Входные гнезда на аппарате

Видео

Аудио

Видео

Аудио

HDMI

Цифровой

оптический

HDMI 1–4

AV 1 (OPTICAL)
AV 4 (OPTICAL)

Цифровой

коаксиальный

HDMI 1–4

AV 2–3 (COAXIAL)

Аналоговый (стерео)

HDMI 1–4

AV 5 (AUDIO)

AUDIO 1–2

Компонентный

видеосигнал

Аналоговый (стерео)

AV 1–2 (COMPONENT

VIDEO)

AV 5 (AUDIO)

AUDIO 1–2

AV 1

AV 2

AV 3

AV 5

OPTICAL

COAXIAL

COAXIAL

OPTICAL

( TV  )

(CD)

COMPONENT

VIDEO

P

B

Y

VIDEO

A

OU

AV 4

COMPONENT

VIDEO

MONITOR OUT

P

R

P

B

Y

P

R

HDMI 1

(BD/DVD)

HDMI 2

HDM

HDMI OUT

ARC

AV 5

R

L

R

L

AUDIO

L

R

L

R

P

R

P

B

Y

COMPONENT

VIDEO

P

R

P

B

Y

P

R

P

B

Y

Гнезда AV 2 (COMPONENT VIDEO)

Видеовыход

(компонентный видеосигнал)

Гнезда AV 5

(AUDIO)

Видеоустройство

Аудиовыход

(аналоговый

стереосигнал)

Аппарат

(вид сзади)

1 2 3 4
