3: Підключення телевізора

Підключивши до роз’єму HDMI OUT
або MONITOR OUT телевізор або
проектор, можна переглядати
зображення з вибраного входу.
Підключення всіх шнурів не є
необхідним. Підключіть шнури аудіо та
відео до відповідних роз’ємів
компонентів.
Підключати шнури слід тільки після
від’єднання шнура живлення змінного
струму (силового шнура).

Примітка

Перед виведенням відео- та аудіосигналів
відтворювальних компонентів на телевізор
через цей приймач переконайтеся, що
приймач увімкнено. Відео- та аудіосигнали
передаватимуться тільки за увімкненого
живлення.

Порада

Для виведення звуку телевізора з динаміків,
підключених до приймача, виконайте
наведені нижче дії:
– підключіть вихідні роз’єми аудіосигналу

телевізора до роз’ємів TV AUDIO IN на
приймачі;

– вимкніть гучність звуку телевізора або

активуйте функцію вимкнення звуку
телевізора.

BD

IN

DIGITAL

DMPORT

AUTO CAL

MIC

S

A-CD/CD

DC5V        0.7A  MAX

OPTICAL

COAXIAL

S

AT

IN

IN

TV

IN

S

AT

AUDIO

IN

DVD

IN

VIDEO

IN

VIDEO

AUDIO

OUT

AUDIO

OUT

VIDEO

OUT

AUDIO

IN

VIDEO

IN

DVD

VIDEO

IN

MONITOR

S

UBWOOFER

VIDEO

OUT

AM

S

URROUND

CENTER

L

L

R

R

S

PEAKER

S

FRONT

ANTENNA

S

AT IN

DVD IN

BD IN

HDMI

CONNECT

TO

DIGITAL

INPUT

FOR
AUDIO

COMPONENT VIDEO

S

AT IN

DVD IN

MONITOR

OUT

Y

P

B

/

C

B

P

R

/

C

R

R

L

OUT

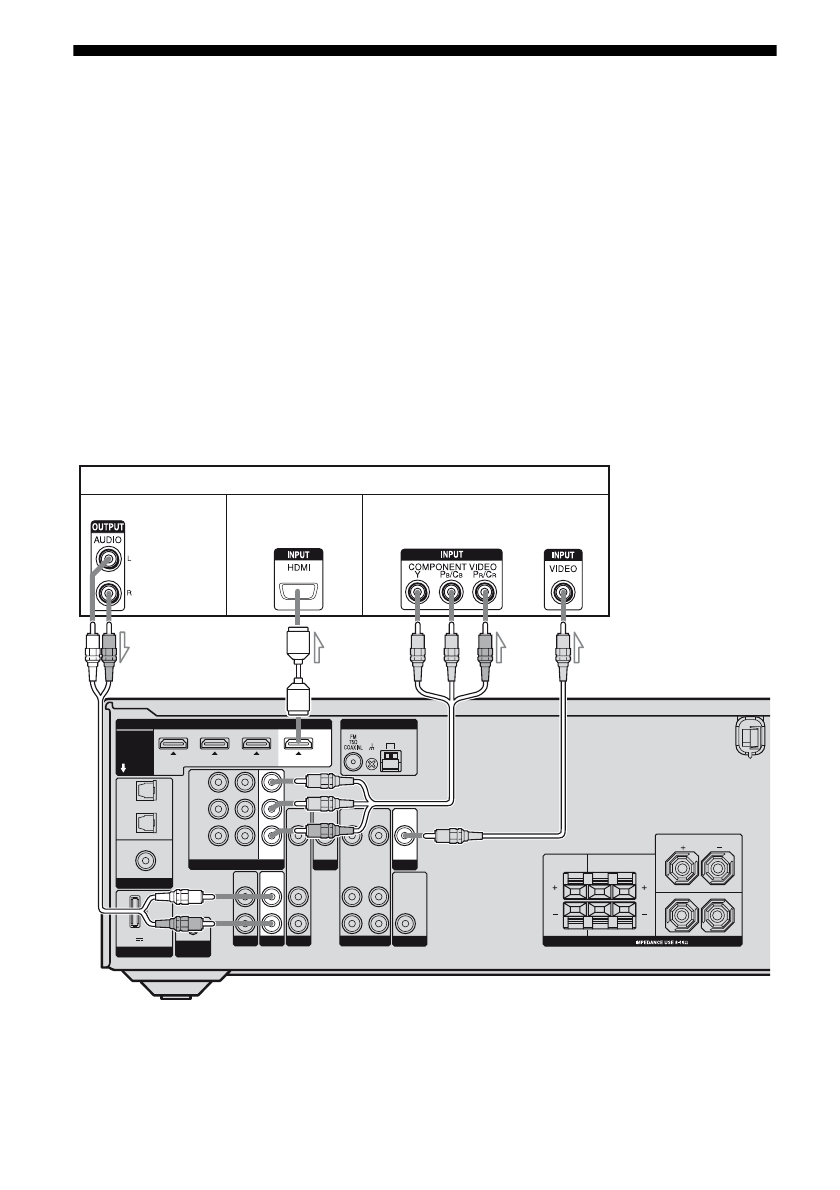

Телевізор
