* Вы можете просматривать изображение

выбранного входного сигнала при
подключении гнезда MONITOR OUT к
телевизору (стр. 22). Вы можете управлять
данным ресивером с помощью GUI
(графического интерфейса пользователя)
(стр. 43).

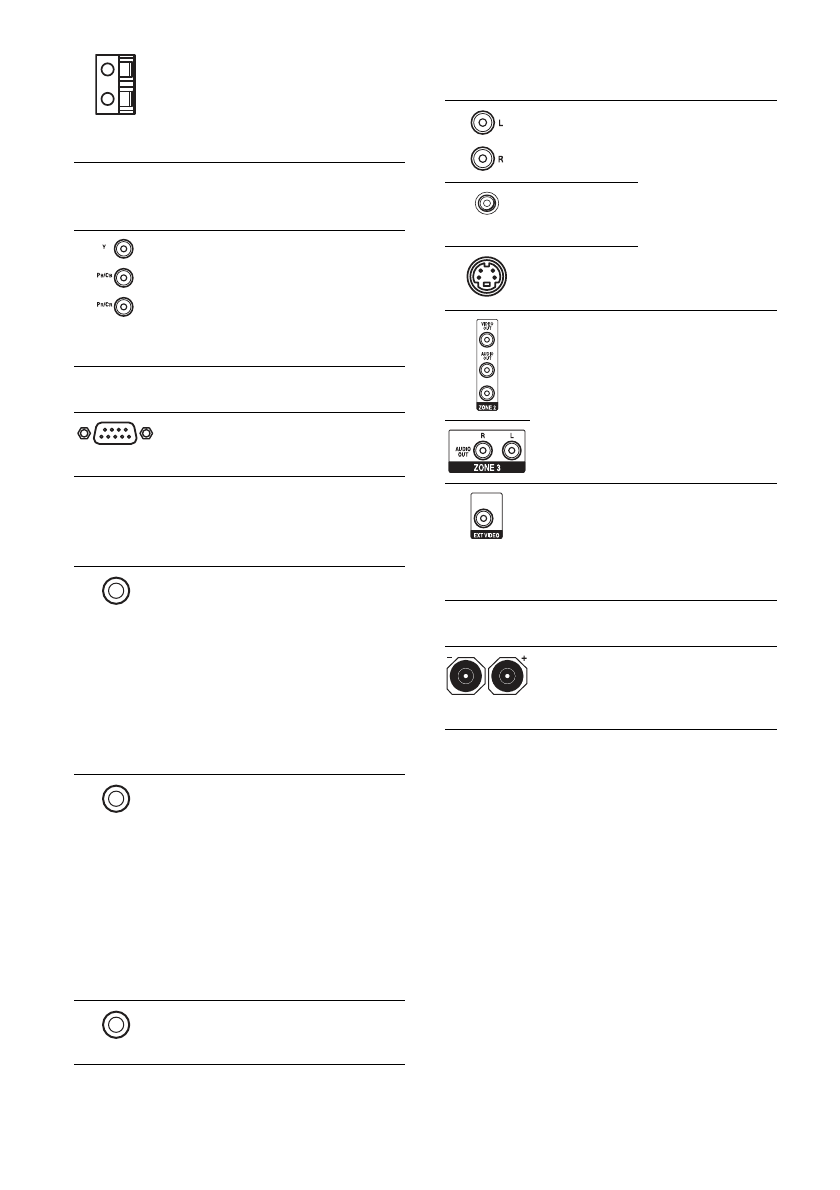

Гнездо AM
ANTENNA

Для подключения
к рамочной
антенне AM,
прилагаемой к
данному ресиверу
(стр. 39).

D

Секция COMPONENT VIDEO
INPUT/OUTPUT

Гнезда
COMPONENT
VIDEO (Y, P

B

/

C

B

, P

R

/C

R

)

INPUT/
OUTPUT*

Подсоединение к
DVD-
проигрывателю,
телевизору или
спутниковому
тюнеру (стр. 22,
34, 95).

E

Гнездо RS-232C

Используется для
текущего ремонта
и обслуживания.

F

Гнездо управления для
оборудования Sony и других
внешних компонентов

Гнезда CTRL
S IN/OUT

Для подключения
к телевизору,
DVD-
проигрывателю
или кассетному
видеомагнитофо-
ну Sony, которые
оснащены
гнездом
CONTROL S
(стр. 115).

Гнезда
TRIGGER
OUT

Для подключения
к блокирующему
устройству вкл/
выкл источника
питания других
компонентов,
совместимых с
12В TRIGGER,
или к усилителю/
ресиверу зоны 2-
или зоны 3
(стр. 112).

Гнезда IR
REMOTE IN/
OUT

Подсоедините к
IR-усилителю
(стр. 110, 111).

G

Секция VIDEO/AUDIO INPUT/
OUTPUT

Гнезда
AUDIO IN/
OUT

Для подключения
к видеомагнито-
фону, DVD-
проигрывателю и
т.п. (стр. 32, 33, 34,
35, 95).

Гнезда
VIDEO IN/
OUT*

Гнезда
S VIDEO IN/
OUT*

Гнездо
AUDIO IN/
OUT
Гнезда
VIDEO IN/
OUT

Для подключения
к компоненту в
зоне 2 или зоне 3
(стр. 109).

Гнездо
VIDEO IN

Для подключения
к компоненту,
когда Вы хотите
просмотреть окно
PIP (Picture in
Picture).

H

Секция SPEAKERS

Для подключения
к
громкоговорите-
лям (стр. 20).
