11

Ру

Connections

Подсоединение AV ресивера

Подсоединение колоночных кабелей

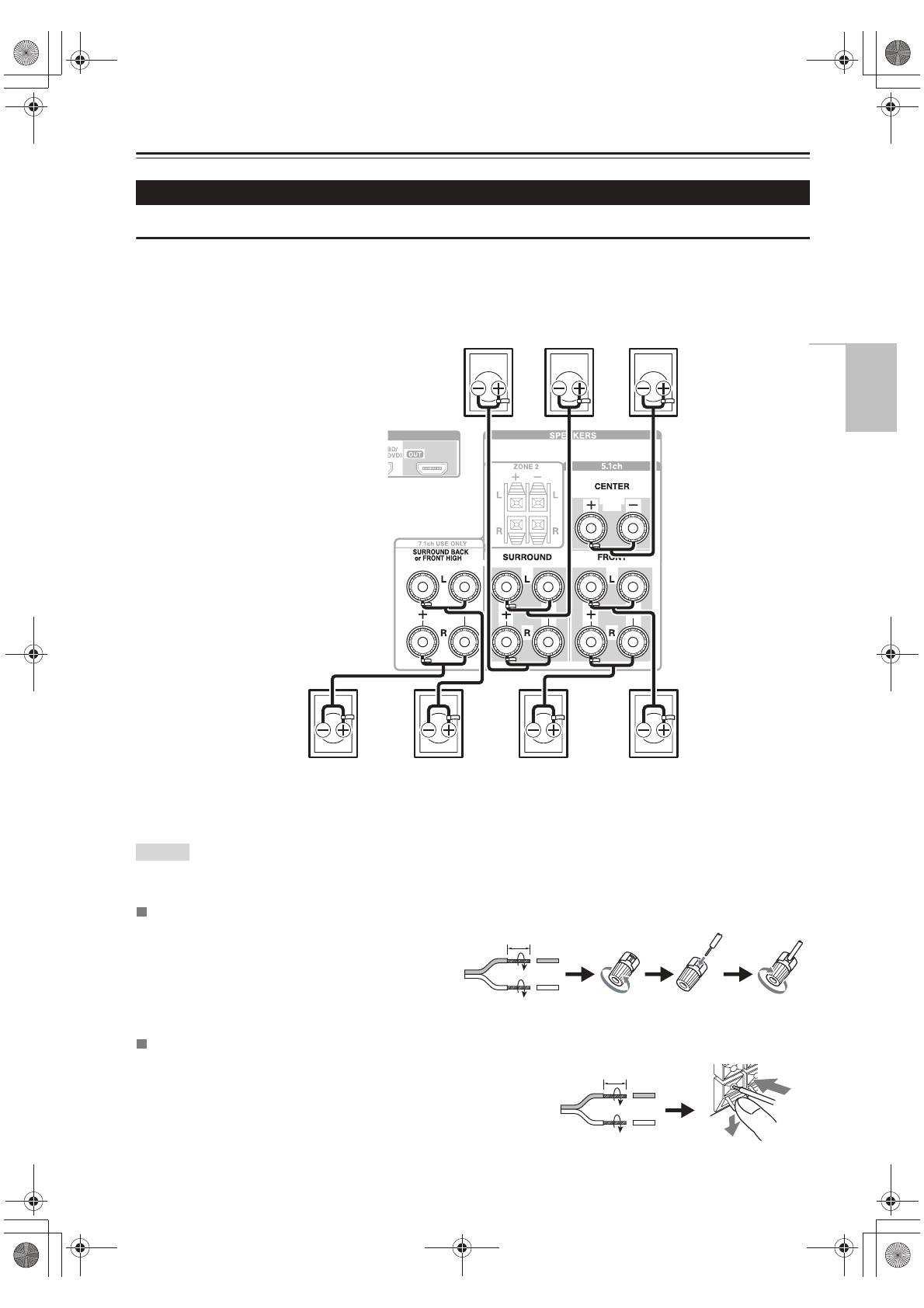

На следующем рисунке представлена схема подсоединения каждого комплекта АС к клеммам. Если вы

используете только одну заднюю тыловую акустическую систему, подключите ее к клеммам

SURROUND BACK

или

FRONT HIGH L

.

Совет

•

Вы можете определить в меню «Конфигурация АС» ( см.

 стр. 43

) , какие АС – задние тыловые или верхние фронтальные будут

подключены на выходы ресивера в процессе автокалибровки Audyssey 2EQ® Room Correction and Speaker Setup (см.

стр. 29

).

Винтовые колоночные клеммы

Зачистите примерно по 12 -15 мм изоляции с

концов кабеля и плотно скрутите жилы проводника,

как показано.

Нажимные колоночные клеммы

Зачистите примерно по 12 -15 мм изоляции с концов кабеля и

плотно скрутите жилы проводника. Отогнув пружину клеммы,

вставьте зачищенный конец кабеля и отпустите головку клеммы.

Подсоединение ваших акустических систем

12 to 15 mm

10 to 12 mm

Surround back/

Front high

right

Surround

left

Surround

right

Center

Front left

Front right

Surround back/

Front high

left
