5

Русский

1

2

3

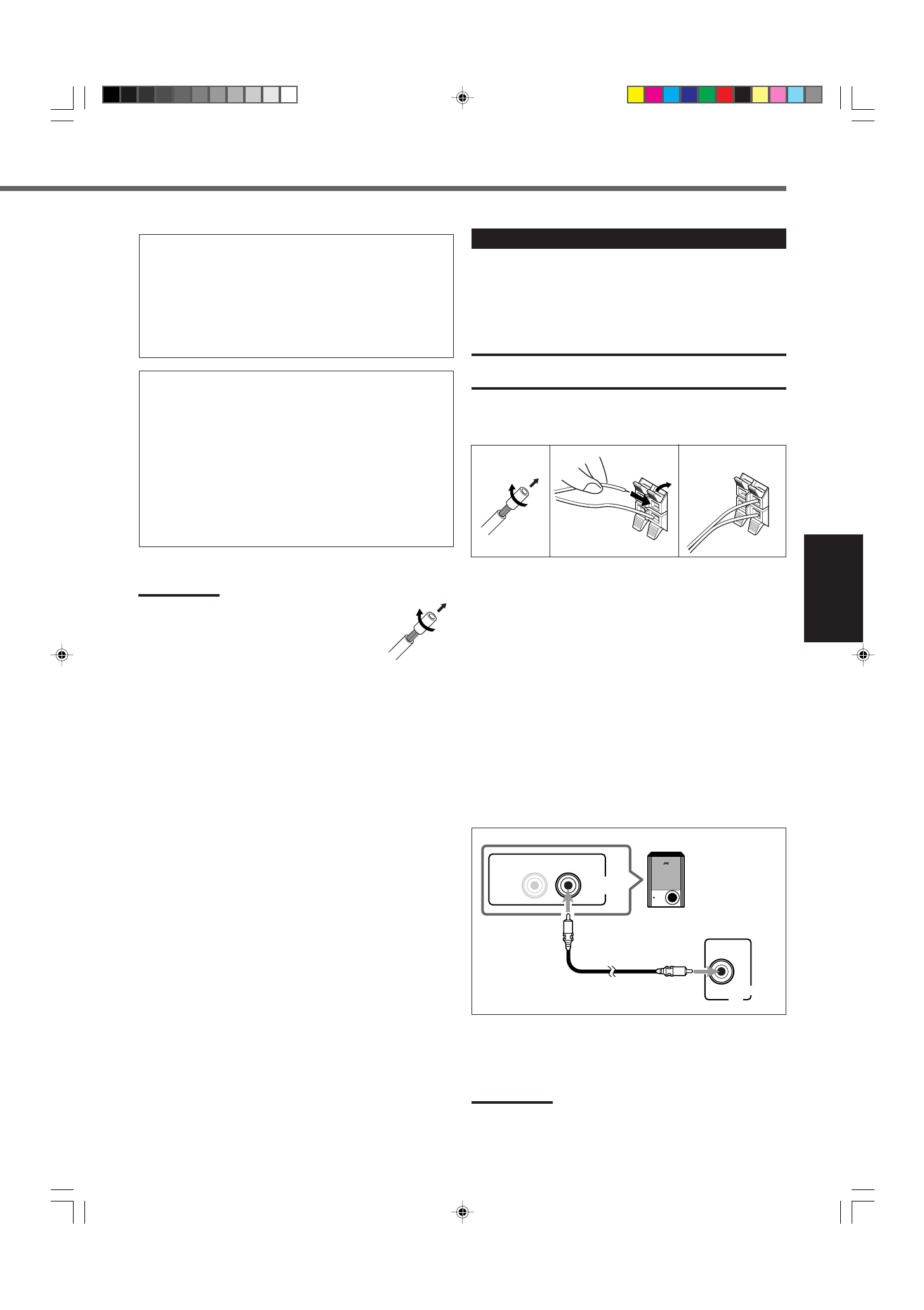

Подключение динамиков

После подключения фронтальных, центрального и тыловых
динамиков и/или сабвуфера для обеспечения наилучшего
качества объемного звучания необходимо ввести
соответствующую информацию о динамиках в память
аппарата. Более подробную информацию см. на стр. 15.

ПРЕДОСТЕРЕЖЕНИЕ:

Используйте динамики, на разъемах которых есть пометка
SPEAKER IMPEDANCE.

Подключение фронтальных, центрального и
тыловых динамиков

Подключите разъемы (+) и (–) на задней панели аппарата  к
разъемам (+) и (–) на динамиках.

1 Надрежьте, скру тите, а затем снимите

изоляцию с каждого кабеля динамика (не
входит в комплект).

2 Нажмите на зажим разъема динамика и

удерживайте его нажатым (

1

), затем вставьте

кабель динамика (

2

) в разъем.

3 Отпустите зажим.

Подключение сабвуфера

Для усиления басов или воспроизводства оригинальных
низкочастотных сигналов LFE, записанных на цифровом
носителе, к аппарату можно подключить сабвуфер.

С помощью кабеля со штырьковым штекером RCA (не входит
в комплект) соедините входной разъем активного сабвуфера с
разъемом SUBWOOFER OUT на задней панели аппарата.
• См. также руководство по эксплуатации, прилагаемое к сабвуферу.

Примечание:

Сабвуфер может устанавливаться в любом месте, так как басы
являются ненаправленным сигналом. Обычно он располагается
перед слушателем.

Подключение антенны AM (MW/LW)

Вставьте входящую в комплект поставки контурную антенну
АМ (MW/LW) в разъемы AM LOOP.
Поверните антенну в сторону наилучшего приема.
• Если качество приема неудовлетворительное, вставьте в

разъем АМ ЕХТ  провод с виниловым покрытием и вытяните
его горизонтально. Контурную АМ (MW/LW) антенну
следует оставить подключенной.

Приммечания:

• Если провод контурной антенны АМ (MW/LW)

имеет виниловое покрытие, удалите это
покрытие, скрутив виниловую изоляцию так, как
показано на рисунке.

• Проверьте, что провода антенн не касаются

других разъемов, соединительных шнуров и
шнура питания, так как это может значительно
ухудшить качество приема.

Подключение антенны FM

Входящую в комплект поставки FM антенну можно
подключить к разъему FM 75

Ω

 COAXIAL и использовать в

качестве временной меры по улучшению приема.
Вытяните входящую в комплект FM антенну горизонтально.
• Если качество приема неудовлетворительное,

рекомендуется подключать FM наружную антенну (не
входит в комплект). Перед тем, как вставить коаксиальный
кабель сопротивлением 75

Ω

 (закругляющийся провод

идет к наружной антенне), отсоедините FM антенну,
входящую в комплект.

1

2

SUBWOOFER

OUT

RIGHT

LEFT/MONO

RIGHT

INPUT

(LOW-LEVEL)

Активный сабвуфер
(пример)
