PL - 10
8.
Podłączyć przewody (Rys.
18.G) i (Rys. 18.H).
9.
Zamknąć urządzenie zabez
-
pieczające (Rys. 18.F).
10.
Podłączyć złącza (Rys. 18.I) i (Rys. 18.L).
11.
Włożyć na miejsce gumo
-
wą osłonę (Rys. 18.D
).

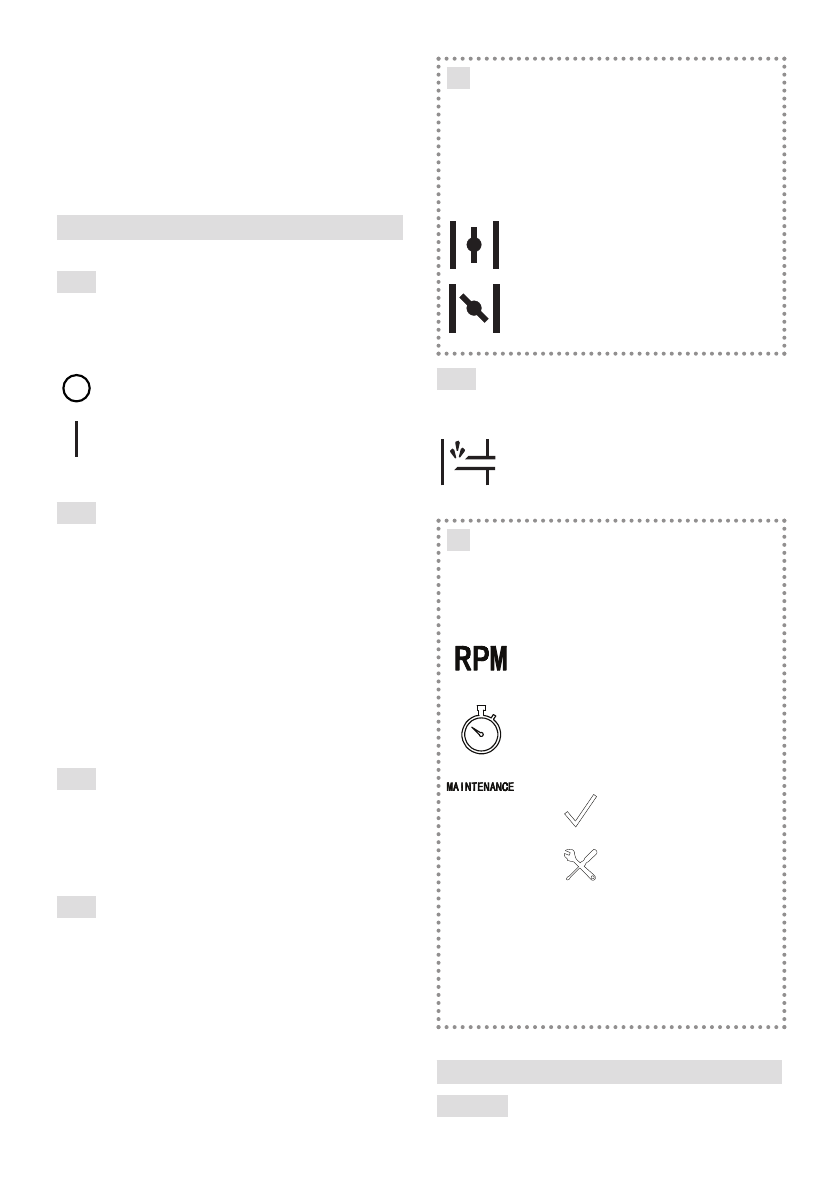

5. ELEMENTY STEROWANIA
5.1
PRZEŁĄCZNIK URUCHAMIANIA/
WYŁĄCZANIA SILNIKA
Umożliwia zatrzymanie i uruchomienie silnika.
Przełącznik jest dwupozycyjny (Rys 19.A):
STOP - silnik zatrzymuje się i nie
może zostać uruchomiony.
START - silnik może zostać
uruchomiony i używany.
5.2
DŹWIGNIA REGULACJI
OBROTÓW SILNIKA
Umożliwia ona regulację prędkości urządzenia
tnącego.
Użycie dźwigni regulacji obrotów silnika (Rys.
19.B) jest możliwe, wyłącznie jeśli równocześnie
zostanie naciśnięta dźwignia bezpieczeństwa ob
-
rotów silnika (Rys. 19.C).
Prawidłową prędkość roboczą otrzymuje się z
dźwignią regulacji obrotów (Rys. 19.B) wciśniętą
do oporu.
5.3
DŹWIGNIA BEZPIECZEŃSTWA
OBROTÓW SILNIKA
Dźwignia bezpieczeństwa obrotów silnika
(Rys.
19
.C) umożliwia włączenie dźwigni regulacji
obrotów silnika (Rys. 19.B).
5.4
UCHWYT RĘCZNEGO
URUCHAMIANIA
Umożliwia ręczne uruchomienie silnika (Rys
19
.I).
5.5
DŹWIGNIA STEROWANIA
STARTEREM (CHOKE)
(JEŚLI WYSTĘPUJE)
Używana do rozruchu silnika na
zimno. Dźwignia startera może mieć
dwa położenia (Rys. 19.E):
Położenie A - Starter jest
wyłączony (normalne działanie
i rozruch silnika na ciepło).
Położenie B - Starter jest załączony
(do rozruchu silnika na zimno).
5.6 PRZYCISK STEROWANIA
POMPKĄ PALIWA (PRIMER)
Po naciśnięciu gumowego przycisku
pompki paliwa następuje wtrysk paliwa
do gaźnika, ułatwiając
tym samym
uruchomienie silnika (Rys. 19.F).
5.7
WYŚWIETLACZ (JEŚLI DOSTĘPNY)
Na wyświetlaczu (Rys. 19.J)
wyświetlają się
informacje dotyczące
działania i konserwacji maszyny.
Obrotomierz.
Cyfry na wyświetlaczu wskazują
liczbę obrotów silnika.
Licznik godzin.
Cyfry na wyświetlaczu
wskazują godziny (H) i minuty
(M) działania maszyny.
Konserwacja.
Ikona
wskazuje, że wykonanie
konserwacji nie jest konieczne.
Ikona
zaczyna migać
po osiągnięciu progu czasu
wykonania konserwacji.
Częstotliwość i rodzaje
czynności konserwacyjnych
są przedstawione w "Tabeli
konserwacji" (patrz rozdz. 13).
Miganie trwa przez 1 godzinę.
6.
UŻYTKOWANIE MASZYNY
WAŻNE
Zasady bezpieczeństwa pracy zostały
opisane w rozdz. 2.
Postępować zgodnie z poniż
-
