Arbeitsvorbereitung
DEUTSCH
12
Zum Austausch eines
Schneidfadens, diesen
an dem
herausstehenden Ende
wieder in Pfeilrichtung
aus dem Grundkörper
heraus ziehen
(eventuell mit einer Kombizange).

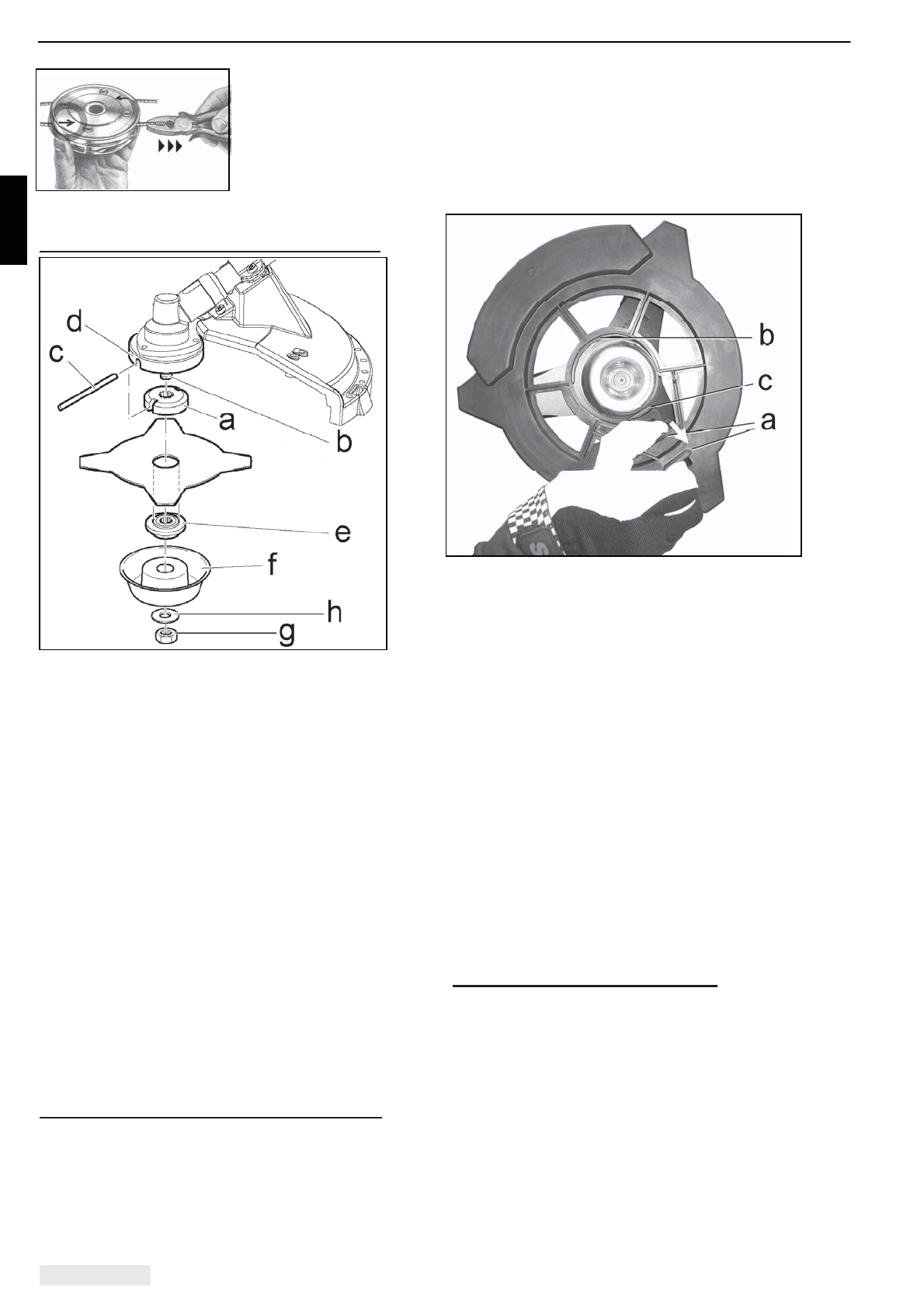

C) Montage Metallschneideblatt (Zubehör)
x
Druckstück (a) auf die Getriebewelle (b)
setzen. Darauf achten, dass die abgeschrägte
Kante in das Getriebe zeigend ist.
x
Grasschneideblatt passend auf die
Bundscheibe (e)setzen und auf die
Getriebewelle (b) stecken.
x
Laufteller (f) mit Tellerfeder (h) aufsetzen und
Sicherungsmutter (g) leicht aufschrauben.
Achtung: Linksgewinde! Mutter gegen den
Uhrzeigersinn aufschrauben.
x
Getriebewelle blockieren, hierzu Montagestift
(c) durch die Aussparung des Getriebegehäuse
(d) stecken.
x
Getriebewelle leicht drehen, bis Montagestift (c)
in die Aussparung des Druckstückes (a)
eingreift.
x
Mutter (g) festziehen (25 Nm).
Abschließend den festen und zentrierten Sitz des
Schneideblattes kontrollieren.
Transportschutz bei Metallschneideblätter
Beim Ersterwerb eines zugelassenen
Metallschneideblattes (siehe Kap. 10 „Zubehör“),
welches nicht im Lieferumfang des Motorgerätes
enthalten ist, muss ein entsprechender
Transportschutz mit erworben werden.
Bei montierten Metallschneideblätter (4-Zahn-
Grasschneideblatt und 3-Zahn-Dickichtmesser -
modellabhängig oder als Zubehör) ist bei
Lagerung, beim Transport oder bei Arbeitspausen
mit ausgeschalteten Motor immer der
Transportschutz über das Schneidewerkzeug
aufzusetzen.
x
Den Transportschutz mit der entsprechenden
Ausbuchtung an einer Spitze des
Metallschneideblattes ansetzen.
x
Durch Zusammendrücken der beiden
Haltelaschen (a) am Transportschutz den
Innendurchmesser des Transportschutzes
vergrößern.
x
Den Transportschutz ganz auf das
Schneidewerkzeug anlegen. Den inneren
Absatz (b) zwischen das Metallschneideblatt
und den Laufteller bringen.
x
Die beiden Haltelaschen wieder öffnen und
dabei auch den inneren Absatz an der
Haltelasche (c) zwischen
Metallschneidewerkzeug und Laufteller bringen.
Bei der Wiederinbetriebnahme den
Transportschutz vor dem Starten durch
Zusammendrücken der beiden Haltelaschen (a)
wieder abnehmen.
Abbau des Schneidewerkzeuges
x
Bei abgeschaltetem Motor das
Schneidewerkzeug drehen bis die Aussparung
in der Formscheibe und die Bohrung im
Getriebegehäuse genau übereinander liegen
und der Haltestift zum Blockieren eingeführt
werden kann.
Das Schneidwerkzeug im Uhrzeigersinn
(Linksgewinde) abschrauben.
[Bei Metallschneidewerkzeugen die
Sicherungsmutter mit dem entsprechenden
Werkzeug abschrauben, beim Fadenkopf den
Fadenkopf direkt von Hand abschrauben.]
