Arbeitsvorbereitung
DEUTSCH
11

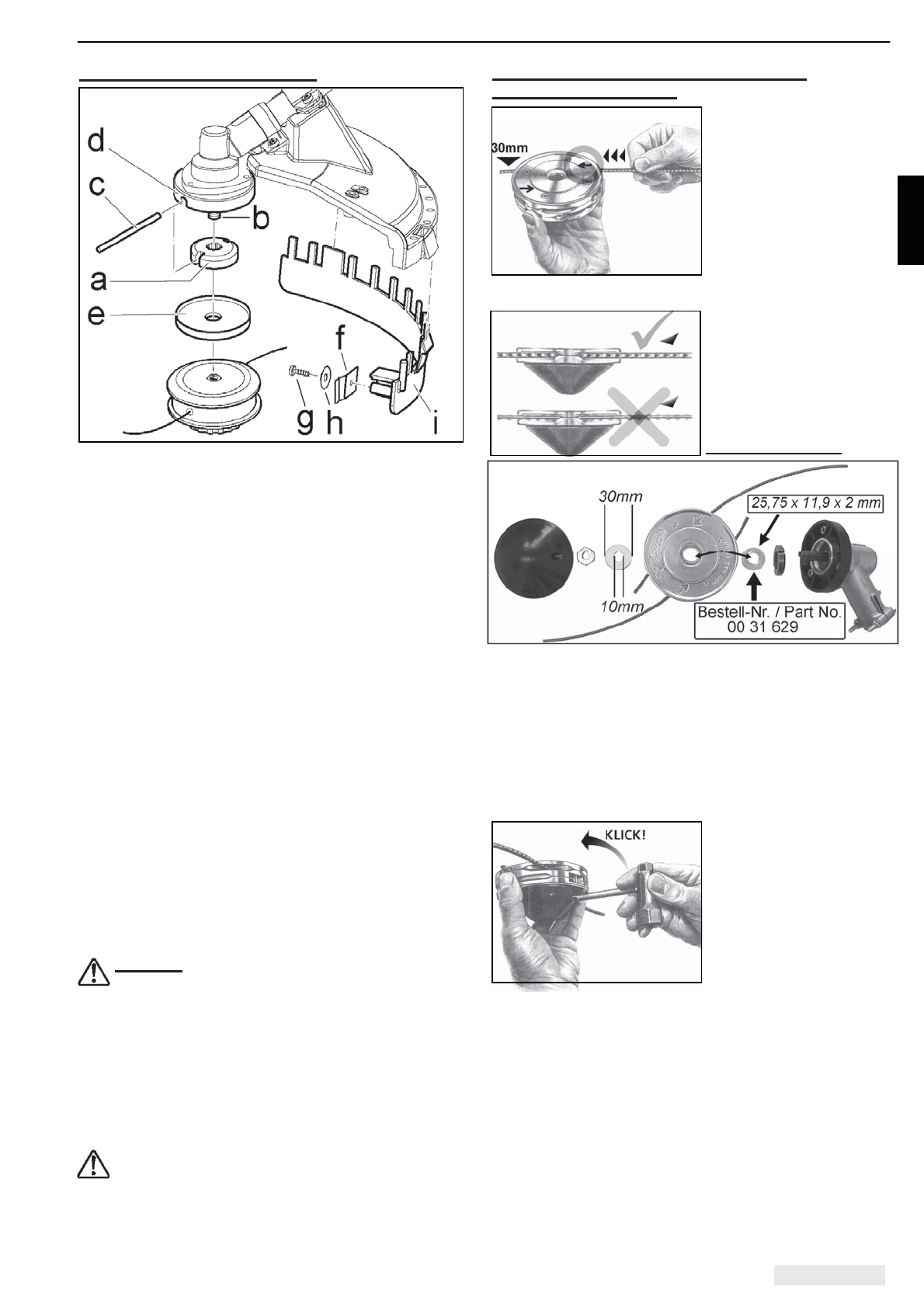

A) Montage des Fadenkopfes
x
Druckstück (a) auf die Getriebewelle (b) setzen.
Darauf achten, dass die abgeschrägte Kante in
das Getriebe zeigend ist.
x
Die Getriebe-Antriebswelle mit dem Druckstück
so drehen, dass die Aussparung für den
Haltestift (c)mit der Aussparung im
Getriebegehäuse (d) übereinstimmt.
x
Den Wickelschutz (e) (im Lieferumfang des
Fadenkopfes enthalten) nach dem Druckstück
(a) aufsetzen. Die mit der Zahl „886“
beschriftete Seite des Wickelschutzes zeigt
zum Getriebe, so dass der Rand des
Wickelschutzes die Kante des Winkelgetriebes
überdeckt.
x
Welle mit Hilfsstift (c) blockieren.
x
Den Fadenkopf von Hand aufschrauben -
Linksgewinde!
x
Fadenabschneidmesser (f) mit Schraube (g)
und Scheibe (h) an der Schutzleiste (i)
montieren.
x
Schutzleiste (i) mit vormontierten
Fadenabschneidmesser von unten auf den
Schutz aufstecken. Dabei die Schutzleiste leicht
biegen.
Wichtig:
Bei Verwendung des Fadenkopfes
niemals ohne aufgesteckte Schutzleiste und
montierten Fadenabschneidmesser das
Motorgerät starten.
Erfolgte ein Nachstellen der Fadenlänge (siehe im
Kap.7.4 Abschnitt „Mähfaden nachstellen"),
schneidet das Fadenmesser die Fadenenden
während des Betriebes automatisch auf richtige
Länge.
Bei Verwendung von
Metallschneideblättern immer ohne
aufgesteckte Schutzleiste arbeiten.
B) Montage des als Zubehör erhältlichen
Schneidkopfes "Jet-Fit"
Schneidfäden in den
Grundkörper des
Schneidkopfes gemäß
den Pfeilen auf dem
Grundkörper
einschieben, so dass
ca. 30 mm des
Schneidfadens aus
der
gegenüberliegenden Öffnung heraus ragen.
Auf richtige
Ausrichtung der
Schneidzähne in
Rotationsrichtung
achten.
Einbaureihenfolge:
Bei der Montage des Schneidkopfes "Jet-Fit" muss
die Adapterscheibe 0031629 (25,75 x 11,9 x 2 mm)
separat angefordert werden da diese im Original-
Lieferumfang nicht enthalten ist.
Zum Festziehen der Sicherungsmutter die
Antriebswelle wieder mit dem Haltestift blockieren.
Eine abweichende Anbaumethode ist nicht
zulässig.
Den Deckel des
Schneidkopfes
aufsetzen, in
Pfeilrichtung drehen
und mit dem
Kombischlüssel
gemäß der Abbildung
bis zum Einrasten
festdrehen.
Bei Verwendung des Schneidkopfes "Jet-Fit"
immer mit Standardschutz
und
aufgesteckte
Schutzleiste arbeiten.
Die Schneidfäden dürfen den Schutz während der
Rotation nicht berühren. Gegebenenfalls die
Schneidfäden etwas weiter in den Grundkörper des
Schneidkopfes einschieben. Das in der
Schutzleiste montierte Fadenabschneidmesser ist
nicht für diese Schneidfäden geeignet
Î
Die
Länge der Schneidfäden muss manuell korrekt
eingerichtet werden!
