ТРИММЕР БЕНЗИНОВЫЙ

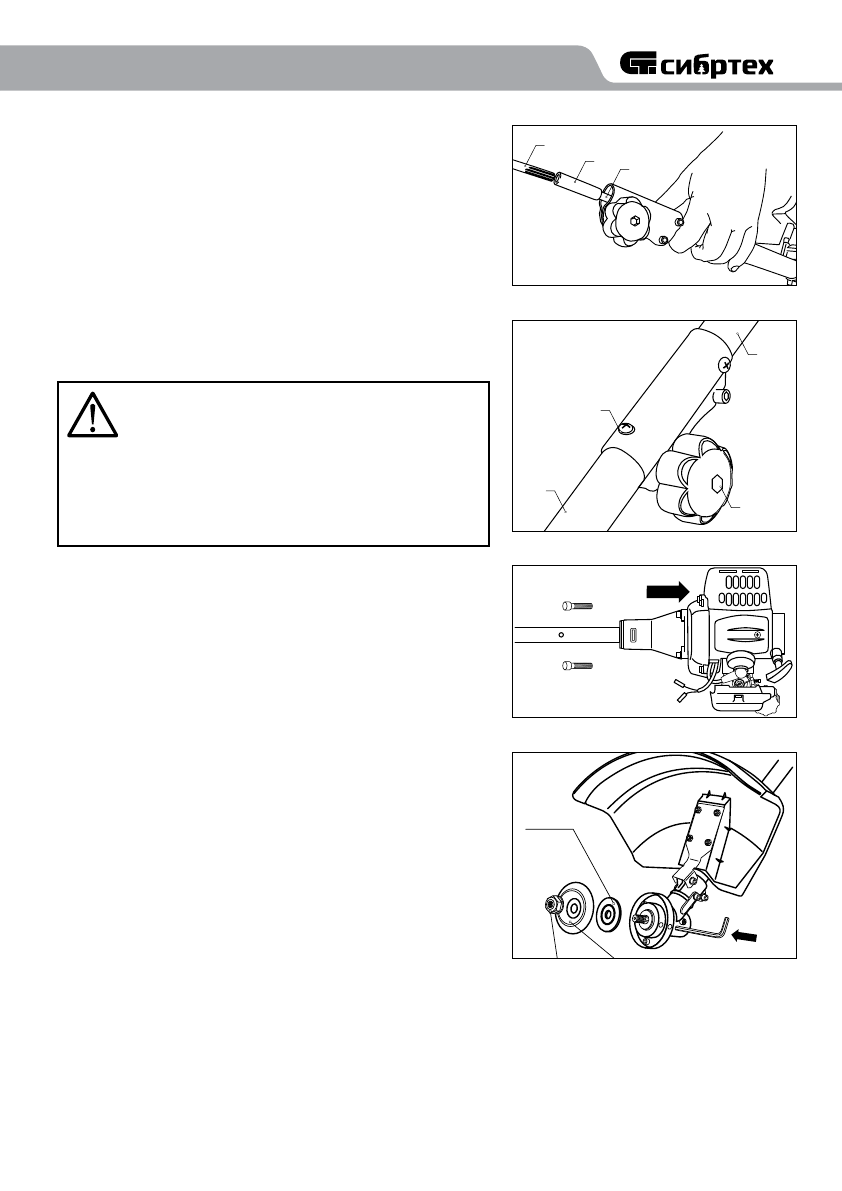

Установка катушки

1.

Совместите отверстия в чашке редуктора

и фланцевой шайбе. Вставьте металлический

стопорный стержень или шестигранный ключ

из комплекта поставки в отверстия чашки редуктора

и фланцевой шайбы. Вращая гайку по часовой

стрелке, снимите ее, а также чашку и шайбу

со шпинделя редуктора (рис. 9).

2.   Удерживая стержень в отверстиях чашки редуктора

и фланцевой шайбы, закрутите катушку с леской

против часовой стрелки до упора (рис. 10).

3.  Установка диска.

 ПРЕДУПРЕЖДЕНИЕ!

При неправильной установке режущего

ножа в процессе работы возникает силь-

ная вибрация, в результате чего режущий

нож может отлететь в сторону, причинив

травмы оператору или посторонним

лицам.

4.

Совместите отверстие во фланцевой шайбе

с отверстием в чашке редуктора (рис. 9). Вставьте

металлический стопорный стержень в отверстие

чашки редуктора и в отверстие фланцевой шайбы.

5.

Открутите гайку крепления с вала триммера

по часовой стрелке. Снимите чашку с вала, оставив

фланцевую шайбу.

6.

Установите режущий нож на фланцевую шайбу.

Убедитесь, что режущий нож правильно

отцентрирован и лежит на проточке шайбы.

Установите прижимную шайбу. Установите на вал

чашку крепления (рис. 11).

7.

Установите (наживите) гайку, проверьте

правильность установки и центрирования ножа.

8.

Удерживая стопорный стержень одной рукой,

надежно затяните гайку трубчатым ключом (входит

в комплект поставки), поворачивая ее против

часовой стрелки (рис. 11).

Установка ножа защитного кожуха

1.  Установите нож на защитный кожух (рис. 12).

рис. 8

Шайба

Чашка

Гайка

рис. 9

2

3

1

рис. 6

3

2

1

4

рис. 7
