9
Расположите в углубление в средней части штанги рукоятку управления (10) и дополнительную ручку
(4)(См. Рис.1).
Ручки можно установить на удобный угол наклона.
Поместите над соединением прижимную крышку (1), зафиксируйте положение ручек, затянув 4 крепящих
винта (См. Рис.2).
Прицепите карабин плевого ремня к петле крепления (2)(См. Рис.2)
Установка защитного кожуха
Во время работы триммера, обязательно используйте защитный кожух (11)(См. Рис.1). Запрещается
эксплуатировать триммер без защитного кожуха!
Кожух имеет паз округлой формы, для обхвата редуктора.
Наденьте защитный на корпус редуктора внизу штанги, зафиксируйте его положение винтами.
4.3.
Порядок установки / снятия режущего ножа
Внимание! Все работы по проведению технического обслуживания инструмента выполнять
только при выключенном двигателе! При проведении работ по установке, снятию и
обслуживанию режущего ножа - необходимо использовать защитные перчатки!

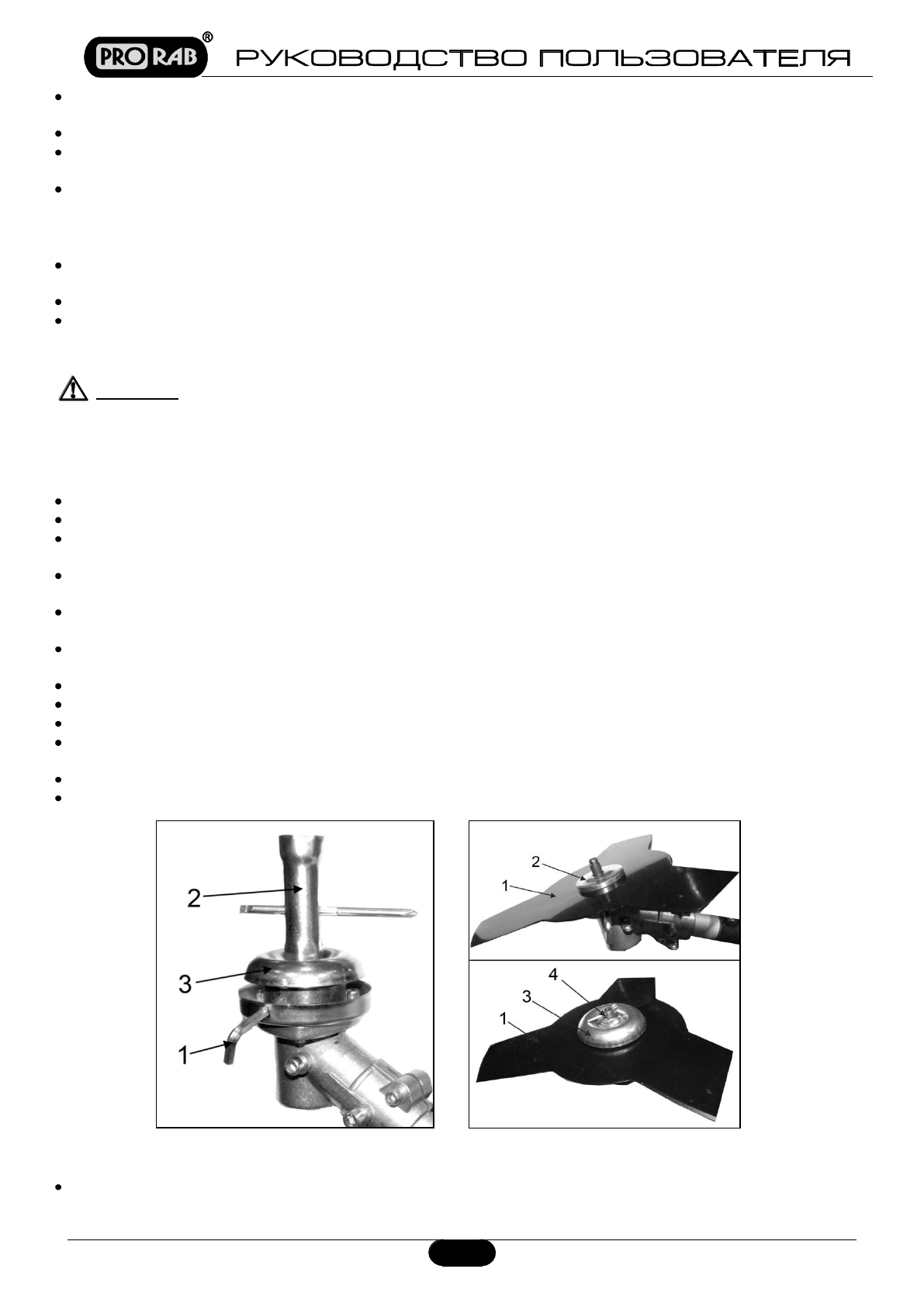

Установка ножа:
Извлеките шплинт (4)(См. Рис.4) из отверстия, расположенного на конце вала.
Для откручивания гайки крышки редуктора с вала, необходимо зафиксировать положение редуктора.
Для фиксации редуктора, вставьте шестигранный ключ (1)(См. Рис.3)(входит в комплект)(или подобный
стопорный стержень) в совмещенные отверстия в чашке редуктора и в ступице вала.
Используя комбинированный ключ (2)(См. Рис.3)(входит в комплект поставки), открутите гайку, снимите
крышку (3) (См. Рис.3) и фиксирующую шайбу с вала.
Установить режущий нож (1)(См. Рис.4) на ступицу изделия таким образом, чтобы сторона с надписями
была обращена к ступице.
Убедитесь, что режущий нож (1)(См. Рис.4) правильно отцентрирован, и плотно сел на посадочный вал
ступицы.
Установите на вал фиксирующую фланцевую шайбу (2)(См. Рис.4) выпуклой стороной наружу.
Установите поверх фланцевой шайбы (2) защитную крышку (3)(См. Рис.4).
Установите (наживите) гайку на вал. Проверить правильность установки режущего ножа.
Удерживая редуктор в зафиксированном состоянии, надежно затяните гайку ключом, поворачивая ее
против часовой стрелки (со стороны выходного вала редуктора).
Установите шплинт (4)(См. Рис.4) в отверстие на конце вала.
Выньте стопор из отверстия в чаше редуктора.
Снятие ножа:
Извлеките шплинт (4)(См. Рис.4) из отверстия на конце вала.
Рис. 3
Рис. 4
