Руководство  по  эксплуатации

14

RU

1.4

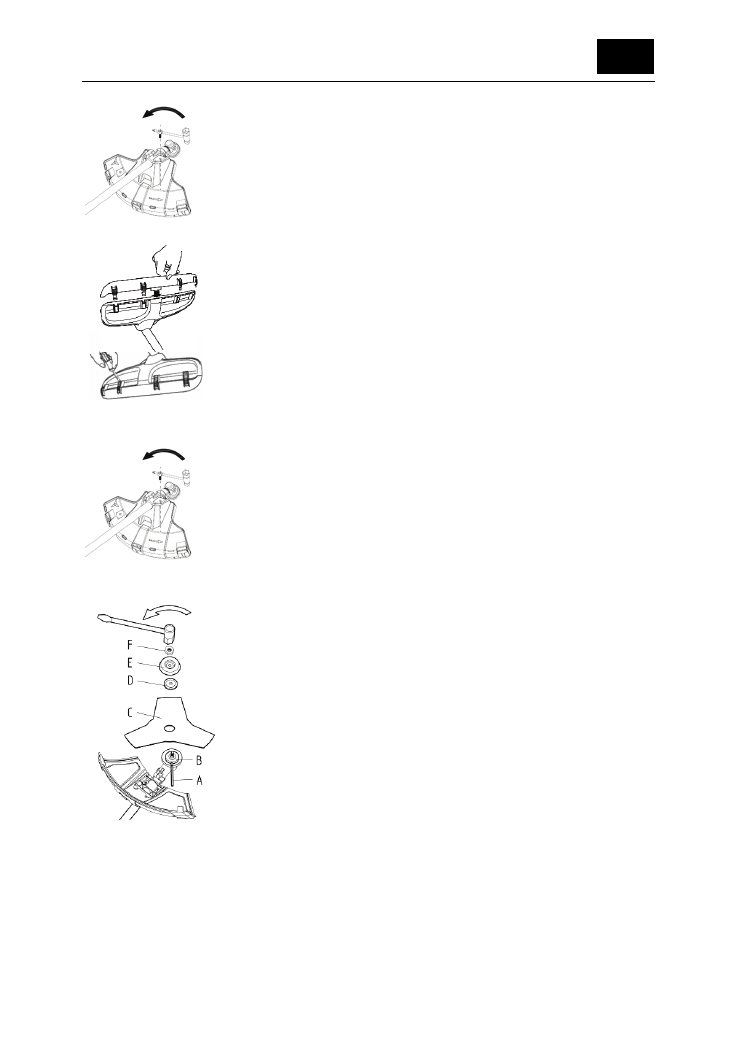

Установка дополнительного защитного кожуха

Дополнительный защитный кожух необходимо

устанавливать при использовании триммерной катушки. Этот

дополнительный кожух необходимо всегда снимать при

использовании ножей для травы.

Установите защитный кожух на штангу и зафиксируйте его

тремя болтами.

Вставьте

дополнительный

кожух

в

пазы

основного кожуха и

зафиксируйте его защелками.

Дополнительный кожух снимается отверткой в соответствии

с приведенным рисунком.

1.

5

Установка ножей для травы и защитного

кожуха

Наденьте защитный кожух на штангу и зафиксируйте его

тремя болтами. Используйте

рекомендованный

защитный

кожух

 (

см

.

раздел

 «

Технические

характеристики»).

ВНИМАНИЕ!

Убедитесь

,

что

демонтирован

дополнительный

кожух

.

Установите

верхнюю

прижимную

пластину

 (B)

на выходной

вал.

Поверните вал таким образом, чтобы одно из отверстий

прижимной пластины

совпало с соответствующим

отверстием в верхней защитной крышке.

Вставьте

фиксирующий

штифт

 (A)

в

отверстие для фиксации

вала.

Установите на выходной вал

нож

 (C),

нижнюю

прижимную

пластину

(D)

и

верхнюю

защитную

крышку

 (E).

Установите

гайку

 (F).

Момент

затяжки

гайки

 35-50

Нм

.

Используйте

торцевой

гаечный

ключ

из

набора

инструментов

.

Держите ось

гаечного ключа

как можно ближе к защитному

кожуху. Чтобы затянуть гайку, поверните гаечный ключ в

направлении, противоположном направлению вращения

(

Внимание! Левая резьба.

).

После завершения сборки вытащите фиксирующий штифт.
