www.kraton.ru
Триммер бензиновый GGT-1400H, артикул 3 16 02 019
18
27
ВНИМАНИЕ! Операции по сборке или регули-
ровке триммера производите только при оста-
новленном двигателе. Не производите замену
синтетического режущего корда на металли-
ческую проволоку, авторизованного режуще-
го ножа на самодельную конструкцию — это
неминуемо приведет к Вашей травме и полом-
ке триммера.

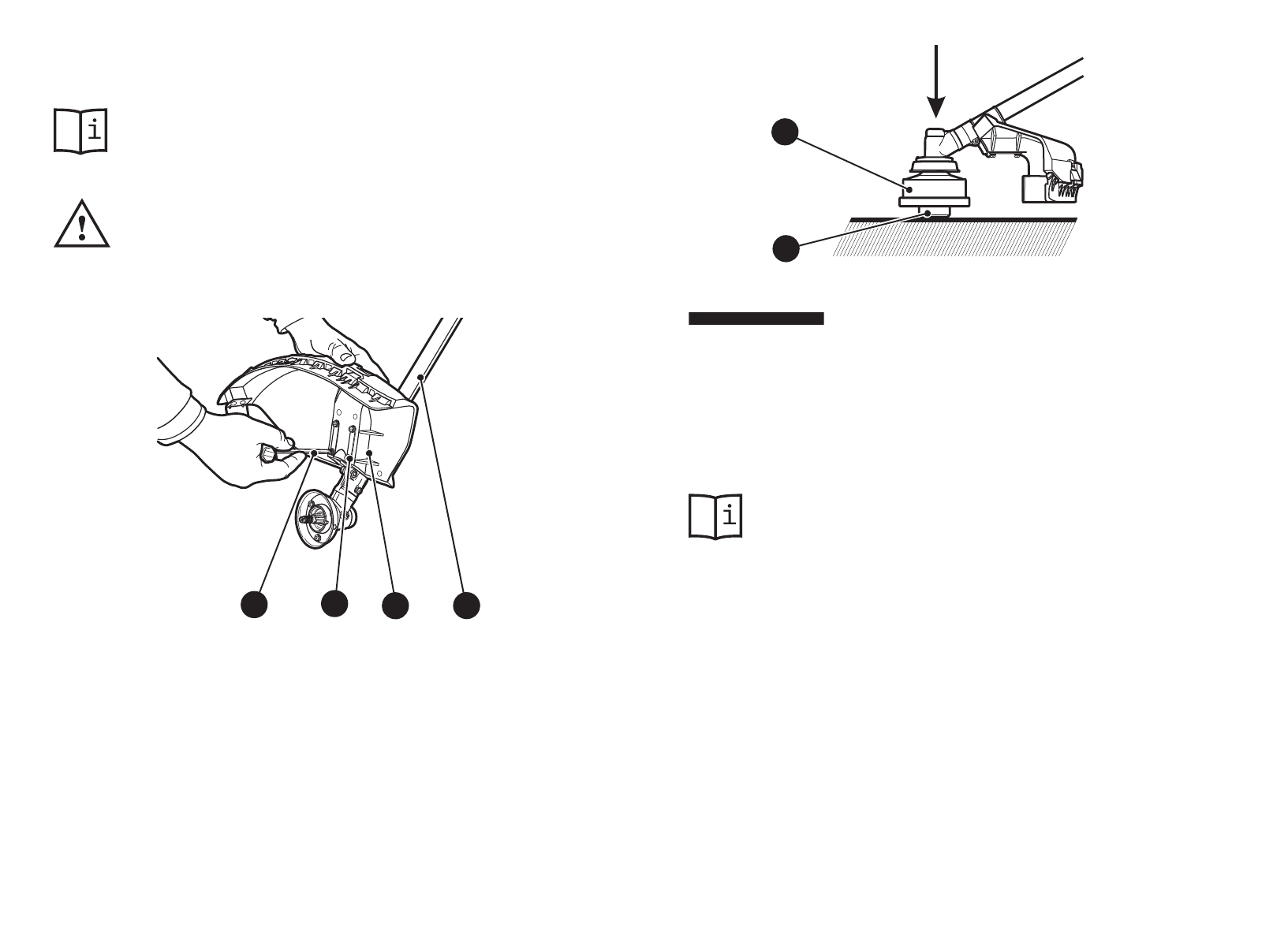

Сборка триммера
18
19
13
3
3. Штанга
13. Защитный кожух
18. Ключ универсальный
19. Винт
Рисунок 3
— Установка защитного кожуха
31. Кнопка замка режущей головки
15
31
Рисунок 11
— Регулирование длины режущего корда
Запуск двигателя
•
Перед запуском двигателя проверьте техническое состояние
триммера и убедитесь в отсутствии протечек топлива.
•
Перед запуском холодного двигателя триммера или при низ-
кой температуре окружающего воздуха, закройте воздушную
заслонку с помощью рычажка (поз. 71, см. приложение В).
•
Если двигатель прогрет или запускается при высокой темпе-
ратуре окружающего воздуха, откройте воздушную заслонку с
помощью рычажка (поз. 71, см. приложение В).
•
Возьмите триммер за рукоятку 4 (см. рис. 1) и установите выклю-
чатель зажигания 34 (см. рис. 10) во включенное положение.
•
Возьмите рукоятку 4 правой рукой так, чтобы блокировочный
рычаг 35 был выжат ладонью (см. рис. 10). Указательным паль-
цем правой руки выжмите до упора рычаг газа 36. Большим
пальцем правой руки нажмите до упора кнопку холостого хода
33 и отпустите рычаг газа 36.
•
Установите триммер на ровную поверхность и, удерживая
его левой рукой за рукоятку 4, правой рукой медленно вытя-
гивайте на себя рукоятку 8 пускового механизма (см. рис. 1) до
