Триммер бензиновый GGT-1400H, артикул 3 16 02 019
30
15
3
17

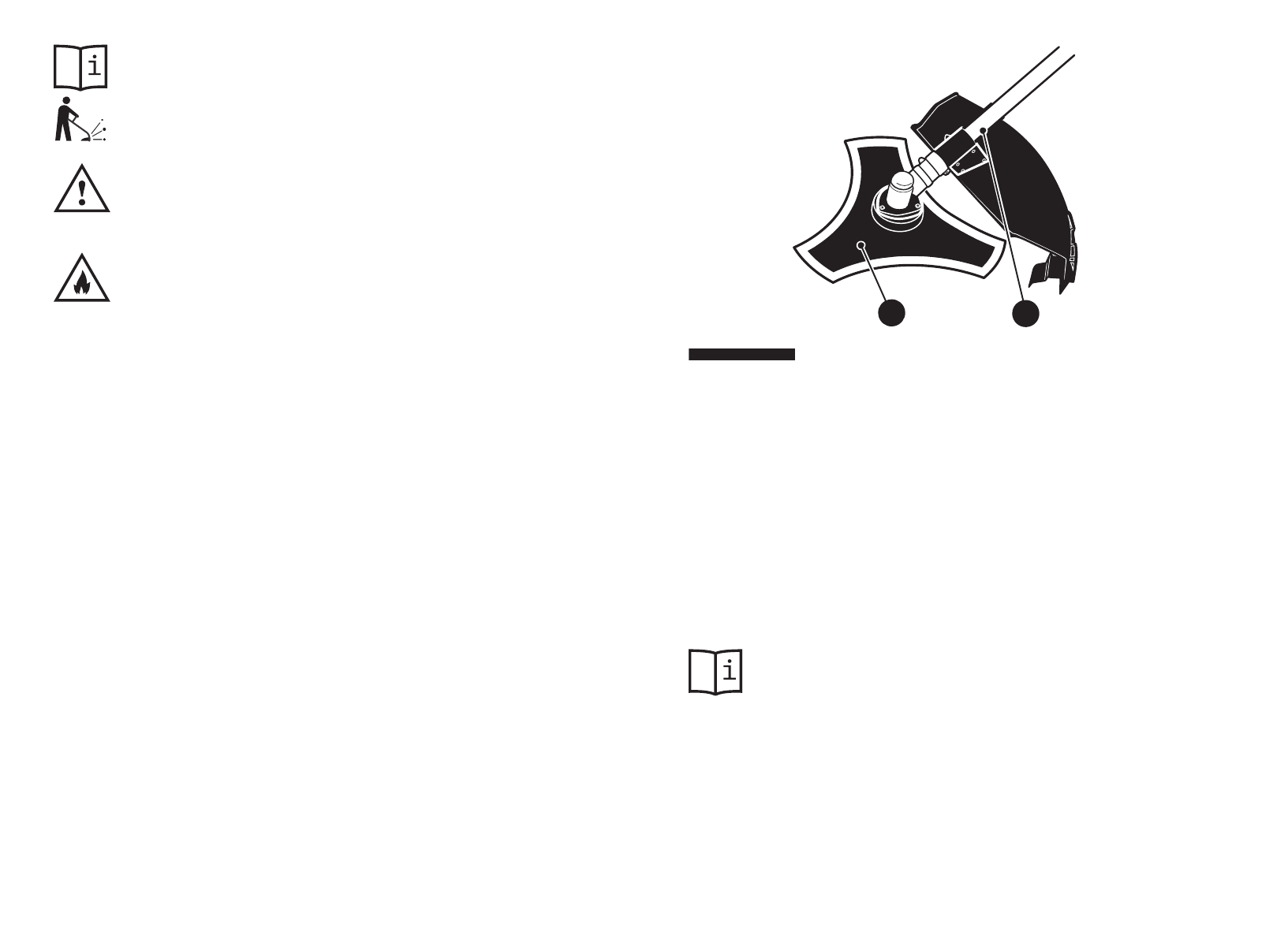

Рисунок 2
— Триммер с установленным режущим ножом
Устройство триммера
•
Общий вид триммера приведен на рисунках 1 и 2, его подроб-
ное устройство приведено на схемах сборки (см. приложение Б
и В).
•
Триммер представляет собой транспортабельную конструк-
цию, состоящую из двигателя 6, штанги 3, углового редуктора
16 и других узлов (см. рис. 1 и 2). Во внутренней полости штанги
3 установлен приводной вал, соединенный через муфту с веду-
щим зубчатым колесом углового редуктора 16 (см. приложение
Б ).
скошенная трава, мелкие камни и грязь летели в сторону от
Вас и учитывайте их возможный рикошет от имеющихся препят-
ствий.
•
Не допускайте соприкосновения режущего корда или режу-
щего ножа с деревьями и кустами — это неминуемо приведет к
повреждению их коры и порче зеленых насаждений.
•
Относитесь бережно к природе! При работе с триммером бе-
регите естественные природные объекты, такие как: муравей-
ники, норы животных, гнезда птиц. Не пытайтесь повредить
естественные природные объекты режущими элементами трим-
мера и не допускайте протечек топлива на них.
• ВНИМАНИЕ!
Никогда не укладывайте триммер с горячим дви-
гателем на сухую скошенную траву и солому — это может при-
вести к воспламенению и пожару.
2. Кронштейн крепления защитного ко-
жуха
3. Штанга
4. Рукоятка двуручная
5. Кронштейн подвеса наплечного рем-
ня
6. Двигатель
7. Наконечник с высоковольтным про-
водом
8. Рукоятка пускового механизма
9. Блок воздушного фильтра
10. Крышка топливного бака
11. Ручка
12. Топливный бак
13. Защитный кожух
14. Отрезной нож
15. Режущая головка
16. Угловой редуктор
17. Режущий нож
