Калибр Руководство по эксплуатации

www.kalibrcompany.ru

  5

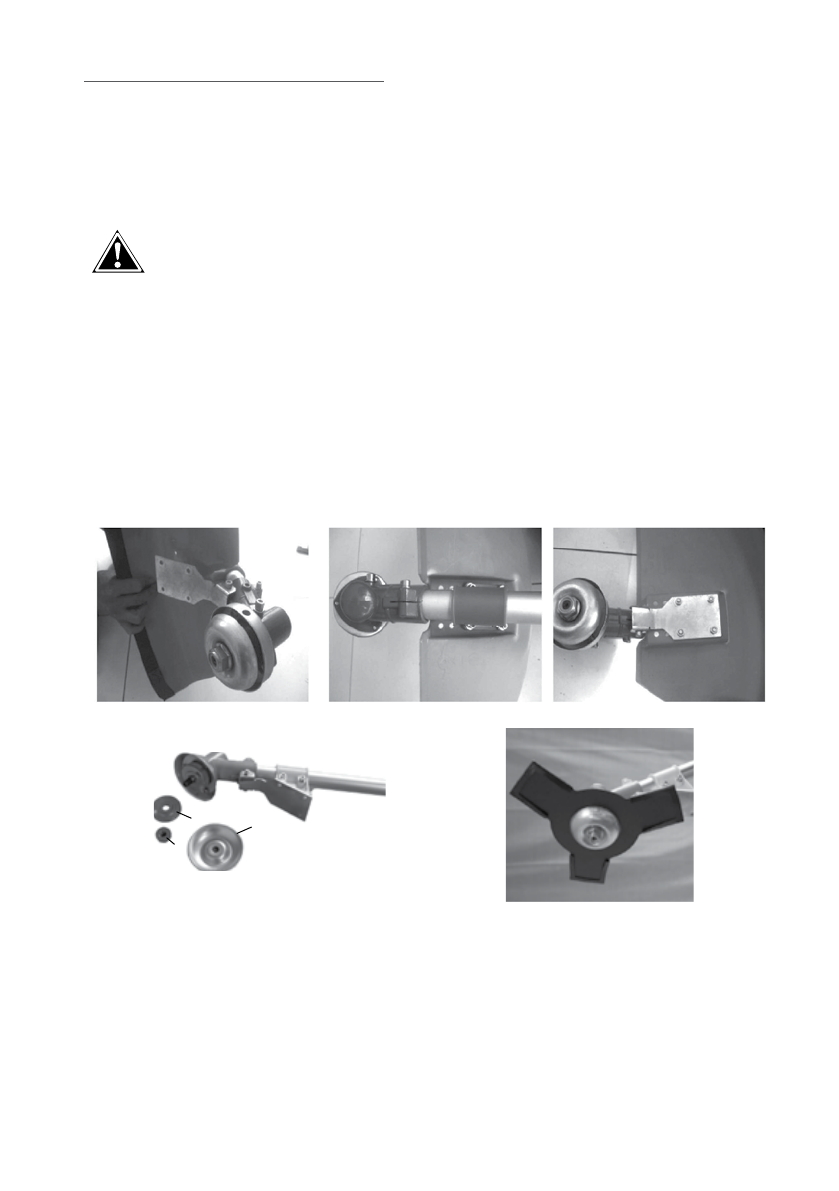

2.3.1 Установка рукоятки (рис.1 поз.4)
Расположите  рукоятку  на  верхней  алюминиевой трубе,  в  удобном  для  Вас  положении,

закрепите её винтом и гайкой-барашком из комплекта крепежа.

2.3.2 Установка/демонтаж защитного кожуха и ножа

Внимание!  Перед  началом  монтажа/демонтажа  ножа, убедитесь что  триммер
отключен от сети питания!

На кожухе имеется полукруглая выемка, в которую должна лечь направляющая штанга

триммера. Установите крепёжную пластину кожуха так, чтобы её отверстия совпали с отвер-
стиями на кожухе, вставьте в отверстия крепёжные болты, наживите на них гайки и затяните
болты с помощью крестовой отвёртки, см рис.2.

- Открутите гайку крепления ножа (рис.3 поз.1), поворачивая её по часовой стрелке.
-  Снимите  нижнюю  крышку  (рис.3  поз.2)  и  прижимной  фланец  (рис.3  поз.3)  ножа  со

шпинделя выходного редуктора.

- Наденьте режущий нож на шпиндель.
- Убедитесь, что режущий нож отцентирован и ровно лежит на опорном фланце.

- Наденьте прижимной фланец, затем нижнюю крышку на шпиндель выходного редуктора.
- Удерживая нижнюю крышку одной рукой, затяните гайку крепления ножа, поворачивая

её против часовой стрелки (рис.4)

2.3.3 Установка шпули (головки режущей в сборе) с леской
В комплектацию триммера входит шпуля с уже намотанной леской.
После  демонтажа  металлического  ножа,  установите  на  место  опорный  и  прижимный

фланцы. Зафиксировав шпиндель металлическим стопором, прикрутите шпулю с леской по
направлению вращая её против часовой стрелки.

рис. 2

рис.3

1

2

3

рис.4
