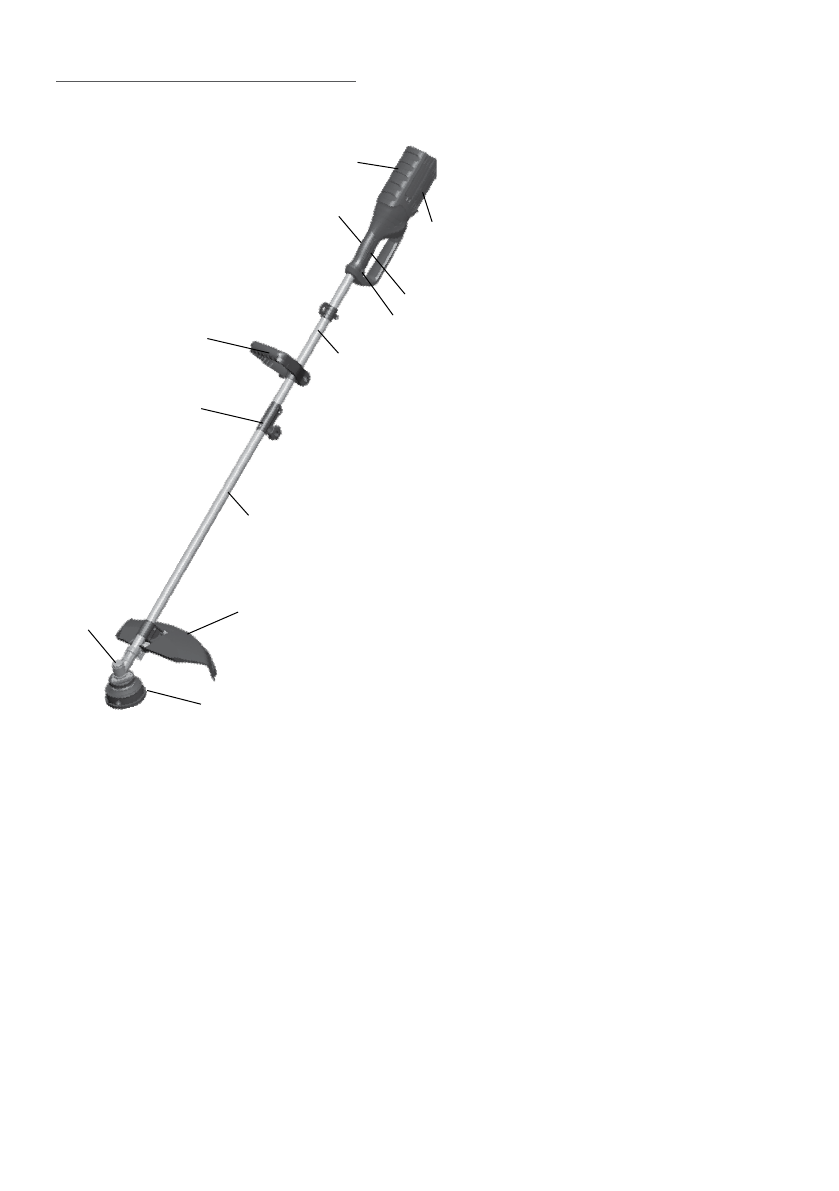

1.8 Общий вид триммера представлен на рисунке 1:

2 Устройство триммера

2.1 Электродвигатель с верхним редуктором расположены в пластиковом корпусе (рис.1

поз.1), состоящим из двух половин. К корпусу крепится рукоятка (рис.1 поз.9), в которой рас-
положены органы управления (выключатель, дроссель плавного пуска). Передача крутящего
момента передаётся двумя гибкими валами, соединёнными  последовательно. Валы распо-
ложены в алюминиевых трубах: верхней (рис.1 поз.10) и нижней (рис.1 поз.11), скреплённые
соединительной  втулкой  (рис.1  поз.5).  К  нижней трубе  крепится  выходной  редуктор  (рис.1
поз.12) с защитным кожухом (рис.1 поз.6) ножа или шпули. Ременной привод, обеспечивает
низкий уровень шума при работе триммером, плавность работы, а также уменьшает нагрузку
на  двигатель,  что  способствует  увеличению  срока  службы  двигателя триммера.На  верхней
трубе крепится рукоятка (рис.1 поз.4), в положении, удобном для пользователя.

2.2 Для  снижения  электромагнитных  помех  двигателя  ,  в  целях  обеспечения  нормаль-

ного функционирования находящихся рядом средств связи, в электрическую цепь триммера
вставлены конденсатор и индуктивность фильтра радиопомех. Для облегчения пуска двига-
теля, данная модель триммера имеет дроссель плавного пуска.

2.3 Сборка и подготовка к работе

1

 – корпус двигателя

2

 – кабель питания с вилкой

(на рисунке не виден)

3

 – клавиша выключателя

4

 – рукоятка

5

 – втулка соединительная

6

 – защитный кожух

7

 – режущая головка/ нож

8

 – кнопка блокировки клавиши

выключателя

9

 – рукоятка управления

10

 – труба алюминиевая (верх)

11

 – труба алюминиевая (низ)

12

 – редуктор выходной

рис. 1

9

10

11

12

2

3

4

1

5

6

7

8
