поз.10), установленного с противоположной стороны штанги;

- скрепить кронштейн с кожухом двумя винтами из комплекта поставки.

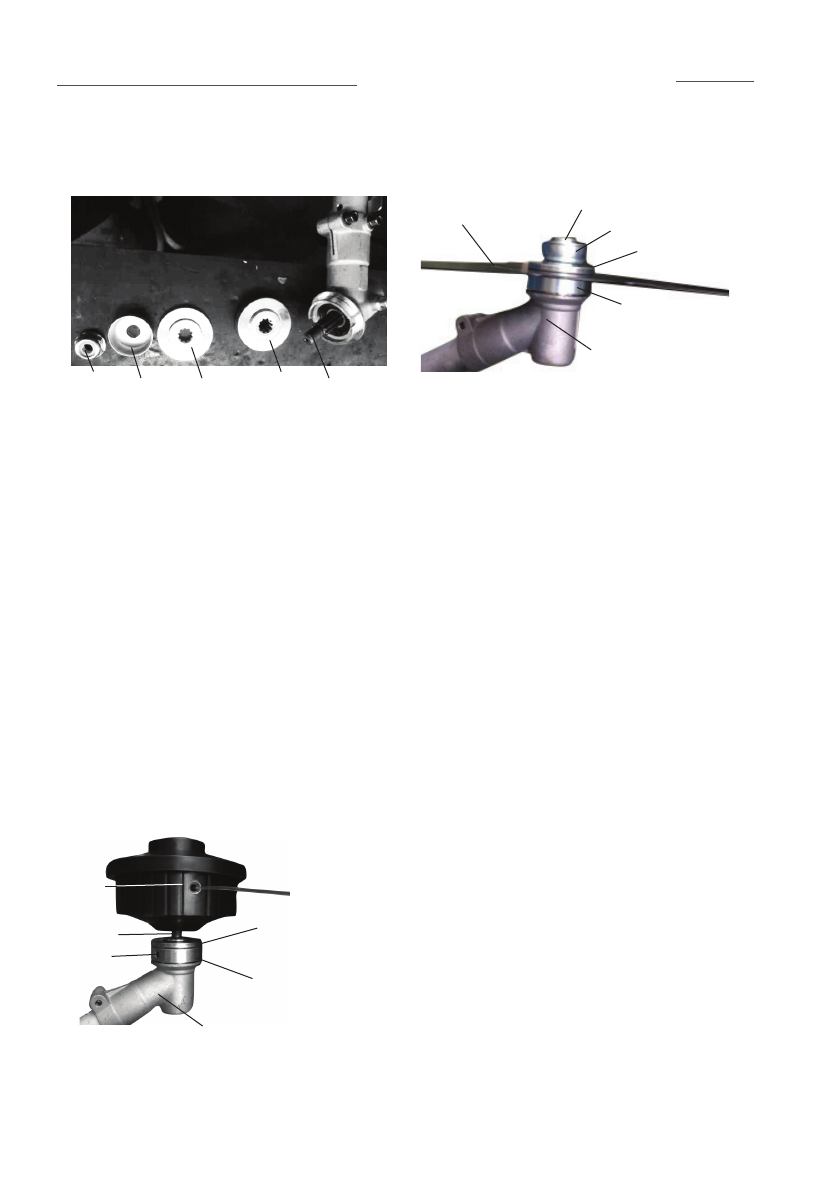

2.3.4 Установка режущего ножа (см. рис.3):

-  открутить  гайку  крепления  (рис.3  поз.1),  поворачивая  её  по  часовой  стрелке

(резьба левая);

-  снять  нижнюю  крышку  (рис.3  поз.2)  и  зажимной  фланец  (рис.3  поз.3)  со

шпинделя (рис.3 поз.5);

-  зафиксировать  шпиндель  стержнем  из  комплекта  поставки,  совместив

отверстия опорного фланца и корпуса редуктора (рис.3 поз.6);

- надеть режущий нож (рис.3 поз.7) на шпиндель, убедившись, что он ровно

лежит на опорном фланце (рис.3 поз.4);

- надеть на шпиндель зажимной фланец и крышку;

- придерживая фиксирующий стержень, закрутить (против часовой стрелки)

гайку крепления и надёжно затянуть её ключом из комплекта поставки;

- снять с ножа защитные чехлы, вынуть фиксирующий стержень.

2.3.5 Установка головки с леской (см. рис.4):

-  зафиксировать  шпиндель  (рис.4  поз.5)  стержнем  из  комплекта  поставки,

совместив отверстия опорного фланца (рис.4 поз.2) и корпуса редуктора (рис.4

1

 – Гайка крепления ножа;

2

 – Крышка нижняя;

3

 – Фланец зажимной;

4

 – Фланец опор-

ный;

5

 – Шпиндель редуктора;

6

– Корпус редуктора;

7

 – Нож режущий.

рис. 3

1

1

2

2

3

3

4

4

5

6

1

 – Корпус редуктора;

2

 – Фланец опорный;

3

 – Фланец зажимной;

4

 – Отверстие фиксации шпинделя;

5

 – Шпиндель;

6

– Головка режущая с леской;

рис. 4

1

2

3

6

5

4

7
