1.7 Триммер поставляется в торговую сеть в следующей комплектации*:

Электрический триммер/ Защитный кожух

1/1

Штанга с валом (верх/низ)

1/1

Режущая головка в сборе/ Нож

1/1

Наплечный ремень/ Рукоятка передняя

1/1

Наладочный комплект/ Руководство по эксплуатации

1/1

Упаковка

1

* в зависимости от поставки комплектация может меняться

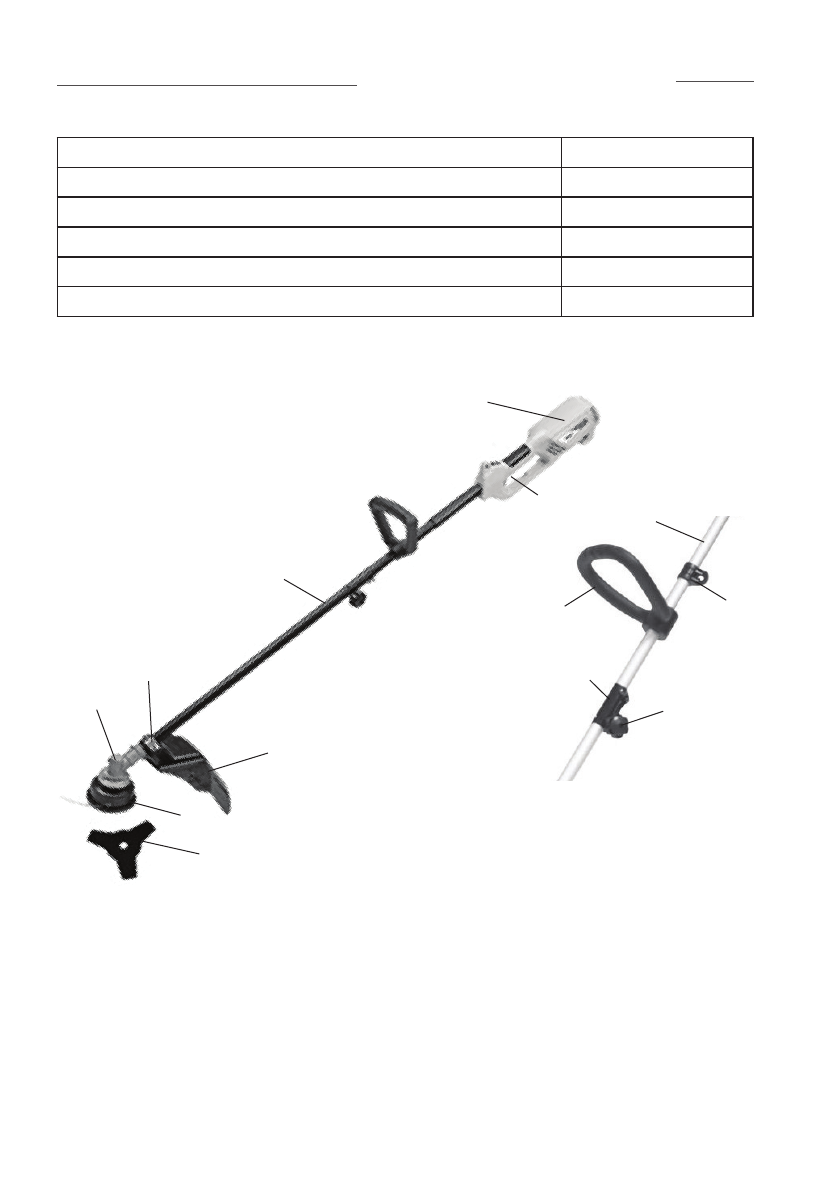

1.8 Общий вид триммера представлен на рисунке 1:

2 Устройство триммера

2.1  Электродвигатель  с  шестернёй  и  шпинделем,  выключатель,  дроссель

плавного  пуска  расположены  в  пластиковом  корпусе  (рис.1  поз.1),  состоящим

1

 – Корпус двигателя-рукоятка;

2

 – Клавиша выключателя;

3

 – Штанга верхняя;

4

–  Хомут  крепления  наплечного  ремня;

5

–  Рукоятка  передняя;

6

  –  Муфта  соеди-

нительная;

7

 – Ручка-болт фиксации муфты;

8

 - Штанга нижняя;

9

 – Кронштейн крепле-

ния  защитного  кожуха;

10

 –  Кожух  защитный;

11

 –  Корпус  редуктора  выходного;

12

 –

Головка режущая в сборе (кошение леской);

13

 – Нож режущий.

рис. 1

10

12

11

13

9

8

2

3

4

5

7

6

1
