15

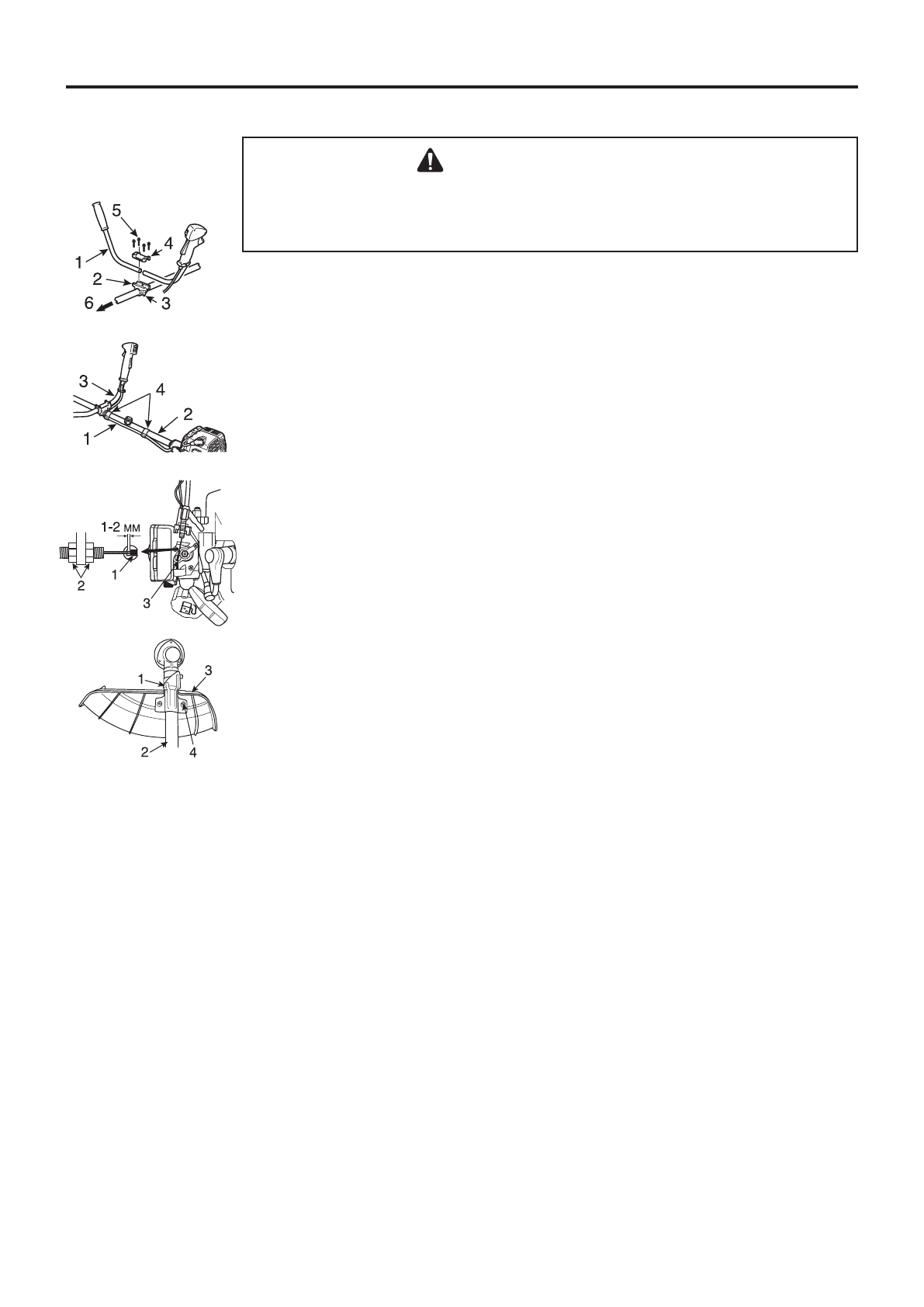

Сборка
УСТАНОВКА U-ОБРАЗНОЙ РУКОЯТКИ
ВНИМАНИЕ
w
Устанавливайте рукоятку так, чтобы все предупреждающие наклейки
были видны.
w
После сборки установите свободный ход троса со стороны карбюратора
на 1-2 мм.
1. U-образная рукоятка.
2. Кронштейн ручки. 3. Два болта (M5 x 25).
4. Опора рукоятки. 5. Четыре болта (M5 x 25). 6. К двигателю.
w
Открутите болты скобы и опоры рукоятки.
w
Установите рукоятку в удобное рабочее положение и слегка затяните болты
(M5 x 25).
w
Отрегулируйте наклон рукоятки в небходимое (удобное для работы) положение и
надежно затяните крепежные болты рукоятки (M5 x 25).
1. Трос дросселя.
2. Трубка вала.
3. Правая U-образная рукоятка.
4. Зажим троса.
w
Чтобы устранить провисание троса дросселя его крепят зажимами для тросов на
трубке вала (в двух местах).
1. Конец троса.
2. Гайки.
3. Карбюратор.
w
Убедитесь, что дроссель работает без заеданий и возвращается в положение хо
-
лостого хода.
w
Установите свободный ход троса со стороны карбюратора на 1-2 мм.
УСТАНОВКА ЗАЩИТНОГО КОЖУХА
1. Кронштейн крепления защитного кожуха. 2. Трубка вала.
3. Защитный кожух. 4. Два болта (M5 x 45).
w
Полностью затяните два болта.
