8

ТРИММЕР БЕНЗИНОВЫЙ

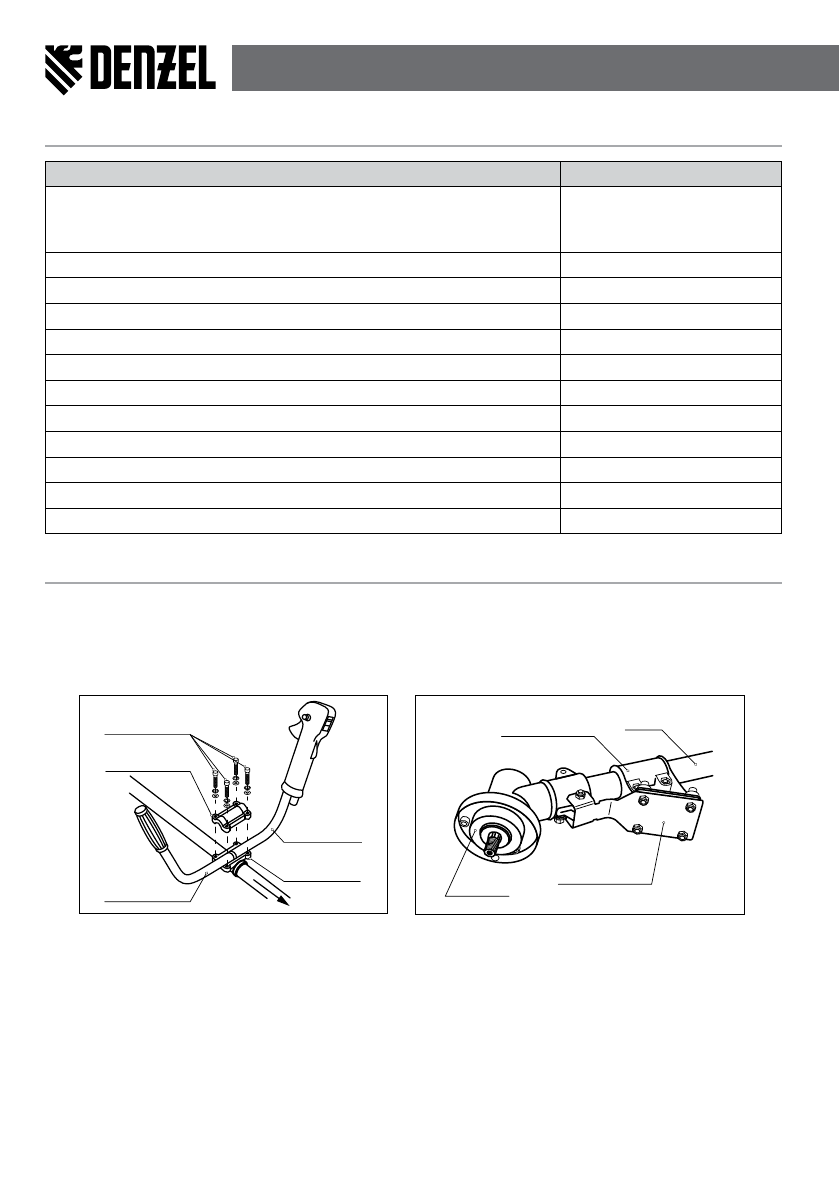

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул / Модель

96267 / DTL­37­4T

Тип двигателя

Одноцилиндровый

четырехтактный воздушного

охлаждения

Тип штанги

неразъемная

Рабочий объем двигателя, см

3

37

Максимальная мощность, л.с.

1,4

Ширина скашивания леской, мм

420

Максимальный диаметр лески, мм

3

Ширина скашивания диском, мм

255

Объем топливного бака, л

0,55

Объем масла в картере, л

0,1

Уровень звуковой мощности, дБ(а)

110

Уровень звукового давления на рабочем месте, не более, дБ(А)

105

Масса без топлива, кг

7,2

ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

Сборка изделия

1. Установите рукоятки на штангу и зафиксируйте соединение с помощью крепежа (рис. 2).
2. Установите защитный кожух на штангу, расположив его между кронштейном и пластиной защитного
кожуха, и зафиксируйте его четырьмя винтами (рис. 3).

Верхняя часть

крепления

Левая

рукоятка

Правая

рукоятка

Двигатель

Средняя часть

крепления

Болты

крепления

Редуктор

Планка кожуха

Штанга

Кронштейн кожуха

Рис. 2

Рис. 3

3. Установите штангу в сборе на двигатель, используя четыре винта (рис. 4). При этом выходной вал
редуктора и бензобак должны располагаться с одной стороны.
4. Отрегулируйте удобное положение рабочих рукояток и проушины для плечевого ремня и затяните
резьбовые соединения.

Установка катушки

1. Совместите отверстия в чашке редуктора и фланцевой шайбе. Вставьте металлический стопорный стер-
жень или шестигранный ключ из комплекта поставки в отверстия чашки редуктора и фланцевой шайбы. Вра-
щая гайку по часовой стрелке, снимите ее, а также чашку и шайбу со шпинделя редуктора (рис. 5).
