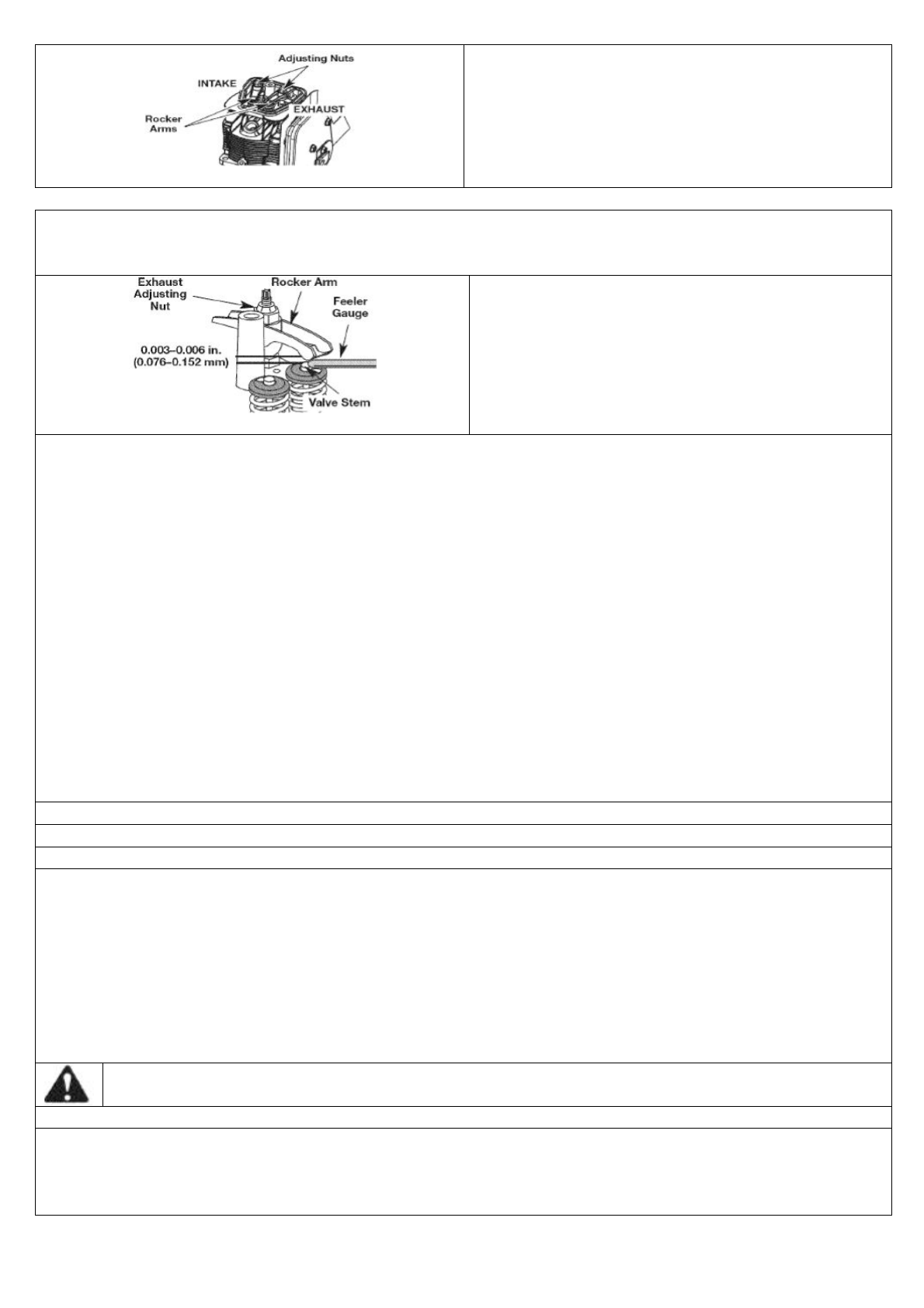

Рис. 29
Adjusting Nuts – регулировочные гайки
INTAKE – впускной клапан
Rocker Arms – коромысло клапана
EXHAUST – выпускной клапан
7. Поместите щуп между коромыслом и возвратной пружиной клапана. Определите значение зазора
между штоком клапана и коромыслом (Рис.30). Замеры проводятся как на впускном, так и на
выпускном клапане.
Рис. 30
Exhaust Adjusting Nut – гайка регулировки зазора
в выпускном клапане
Rocker Arm – коромысло клапана
Feeler Gauge – щуп
Valve Stem – шток клапана
Рекомендуемое значение зазора для впускного и выпускного клапанов составляет
0,003 – 0,006 дюйма
(0,076 – 0,152 мм)
. Для измерения зазора используется стандартный автомобильный щуп толщиной
0,005 дюйма (0,127 мм)
. Щуп должен проходить между коромыслом и штоком клапана без заедания
при приложении небольшого усилия (см. Рис. 29 и 30).
8. Если значение зазора выходит за рамки диапазона, предусмотренного спецификацией:
a
поверните регулировочную гайку при использовании ключа размером 5/16 дюйма или накидной
головки (Рис. 30);
·
поверните регулировочную гайку по часовой стрелке, чтобы увеличить зазор;
·
поверните регулировочную гайку против часовой стрелки, чтобы уменьшить зазор;
b проверьте значение зазора и отрегулируйте последний в нужную сторону.
9. Установите на место крышку коромысел, используя новую прокладку. Затяните винт
динамометрическим ключом с крутящим моментом 20-30 фунтов/дюйм (2,2-3,4 Н/м).
10. Проверьте и установите на место свечу зажигания. Ознакомьтесь с инструкциями раздела
Замена
свечи зажигания
.
11. Подсоедините провод свечи зажигания.
12. Установите на место крышку двигателя. Проверьте крышку на плотность прилегания, а затем
затяните винты.
ЗАМЕНА СВЕЧИ ЗАЖИГАНИЯ
Используйте заменяемую свечу зажигания Champion
®
RDZ4H. Требуемое значение зазора составляет
0,025 дюйма (0,635 мм)
.
1. Заглушите двигатель и подождите, пока он остынет. Открутите шесть (6) винтов на задней
поверхности крышки двигателя с помощью отвертки для винтов с потайной головкой или
крестообразной отвертки T-25 Torx (Рис. 27).
2. Возьмитесь за свечной провод уверенно и потяните колпачок от свечи зажигания.
3. Очистите поверхность вокруг отверстия для свечи зажигания и выкрутите свечу при помощи
торцевой головки 5/8 дюйма, поворачивая ее против часовой стрелки.
ОСТОРОЖНО:
не очищайте электроды свечи, не обрабатывайте их песком или скребком;
абразивные частицы могут повредить цилиндр двигателя.
4. Замените свечу зажигания при наличии трещин, дефектов или избыточного загрязнения.
Отрегулируйте зазор до достижения значения в
0,025 дюйма (0,635 мм)
с помощью щупа (Рис. 31).
5. Установите свечу зажигания с отрегулированным зазором в головку цилиндра. Затяните свечу при
помощи торцевой головки 5/8 дюйма, поворачивая ее по часовой стрелке.
