УСТАНОВкА РЕЖУщЕгО ДИСкА
. 7
. 7
ПРЕДУПРЕЖДЕНИЕ:
НИКОГДА не используйте диск,
если он поврежден, имеет зазу
-
брины или изменил геометрию.
Немедленно замените диск.
ПРЕДУПРЕЖДЕНИЕ:
НИКОГДА не работайте издели
-
ем, если металлическая защита
диска не установлена или уста
-
новлена неправильно. НИКОГДА
не работайте триммером со сло
-
манной защитой режущей гарни
-
туры.
ПРЕДУПРЕЖДЕНИЕ:
При установке диска надевайте
прочные рабочие перчатки.
ПРЕДУПРЕЖДЕНИЕ:
УБЕДИТЕСЬ, что центральное
отверстие соответствует диа
-
метру вала редуктора.

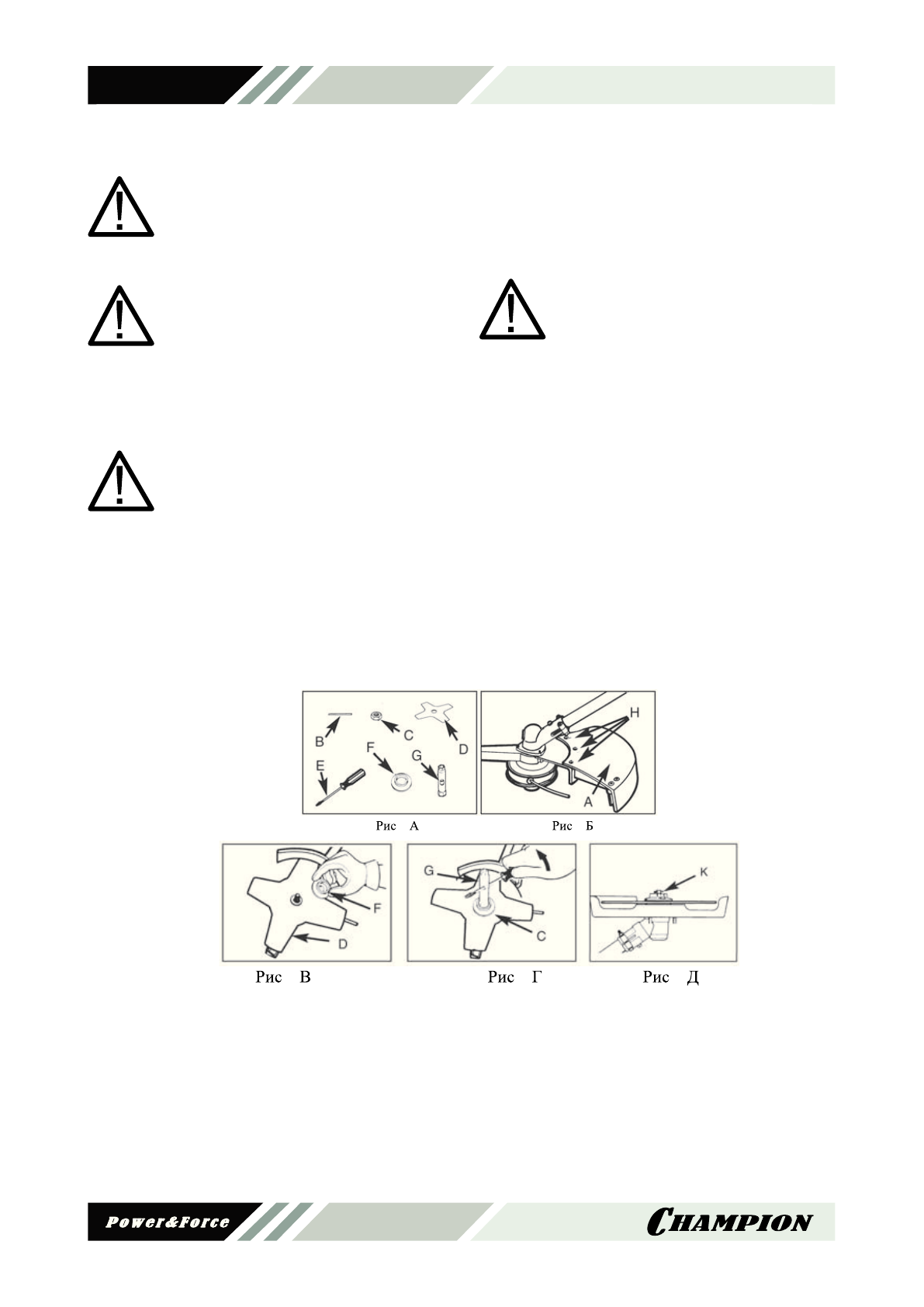

1. для установки диска Вам понадобятся
инструменты, изображенные на рис. 7а
(отвертка не поставляется): спица (В),
винт (с), режущий диск (D), отвертка (е),
фланец (F), торцовый ключ (G).
. 7
. 7
. 7
2. Удалите три винта (H). Удалите юбку (A).
используйте спицу (В), чтобы предот
-
вратить поворот юбки при снятии трим
-
мерной головки (вращайте По часо
-
Вой сТрелке) (рис. 7Б).
3. оставьте спицу (В) на месте.
4. Установите диск (D) с зубами, указыва
-
ющими По часоВой сТрелке, как по
-
казано на иллюстрации (рис. 7В).
5. Установите фланец (F) Плоской По
-
ВерхносТЬю к ножу (рис. 7В).
ПРИМЕчАНИЕ:
Удостоверьтесь, что диск отцентрирован
на валу.
6. Затяните винт (с), поворачивая его
ПроТиВ часоВой сТрелки торце
-
вым ключом (G). Удалите спицу (рис.7г).
7. Установите шпильку (к) (рис. 7д). разо
-
гните концы шпильки.
