ИНСТРУкЦИЯ ПО СБОРкЕ

ПРЕДУПРЕЖДЕНИЕ:

Соберите  изделие  согласно  ин

-

струкции.  Неправильная  сборка

может  стать  причиной  травмы

оператора.

УСТАНОВкА

«J»-ОБРАЗНОй РУчкИ (Т283)

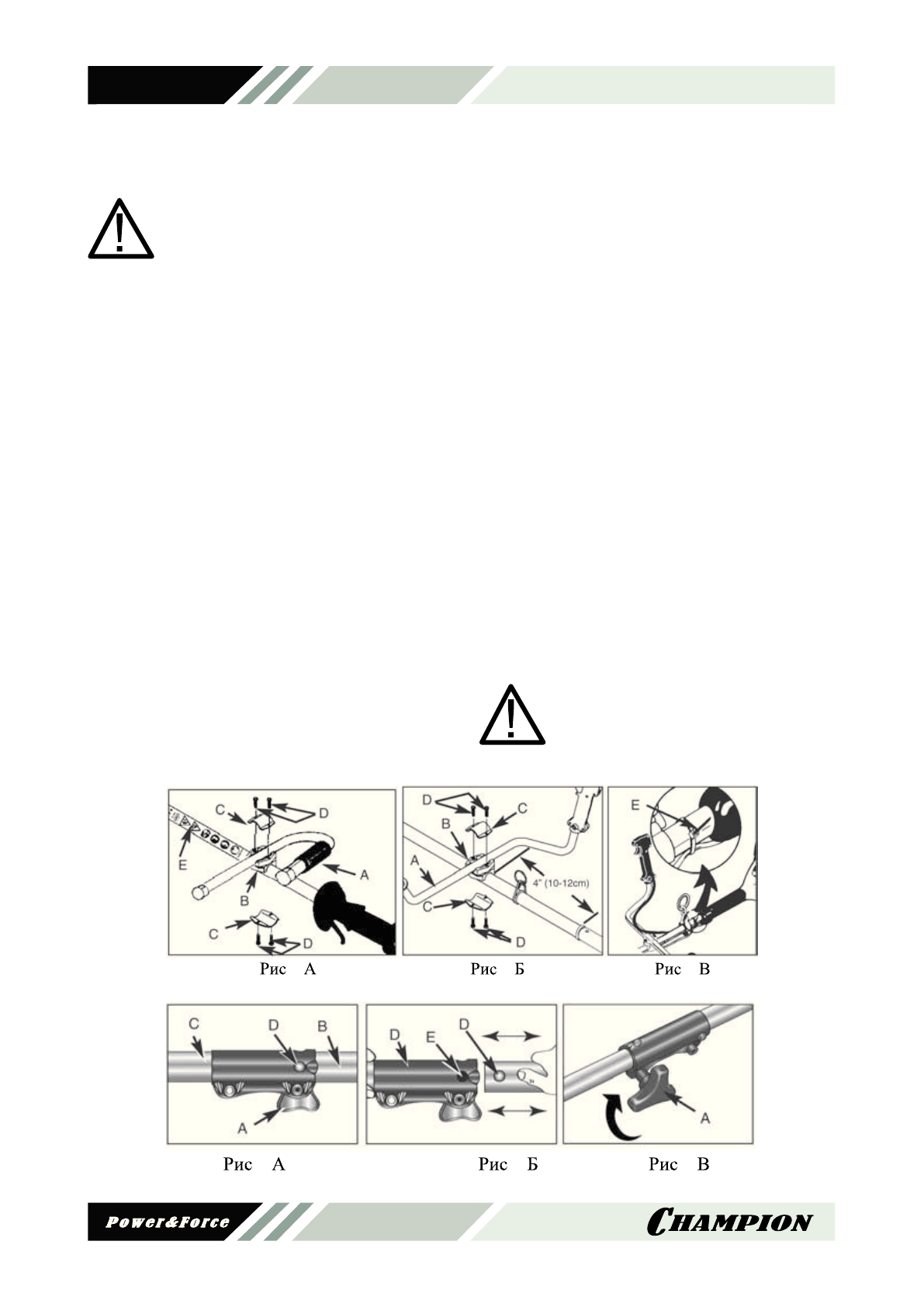

1.   для установки ручки на изделие Вам не

-

обходимо  иметь:  «J»-образную  ручку

(а),  крепеж  рукоятки  (B),  зажимы  (с)  и

винты (D) (рис. 1а).

2.   Установите  крепеж  рукоятки  (В)  на

штанге и, следуя указаниям на этикетке

(предупреждающая  этикетка  е),  поме

-

стив  с  обратной  стороны  штанги  зажим

(с), закрепите их двумя винтами (D).

3.   Установите  «J»-образную  ручку  (а)  в

крепеж и, наложив зажим (с), закрепите

двумя винтами (D).

УСТАНОВкА

«U»-ОБРАЗНОй РУчкИ (Т284)

1.   для установки ручки на изделие Вам не

-

обходимо  иметь:  «U»-образную  ручку

(а),  крепеж  рукоятки  (B),  зажимы  (с)  и

винты (D) (рис. 1Б).

2.   Установите крепеж рукоятки (В) на штан

-

ге  приблизительно  на  10-12  см  ниже

кронштейна ремня и, поместив с обрат

-

ной стороны штанги зажим (с), закрепи

-

те их двумя винтами (D).

3.   Установите  ручку  (а)  в  крепеж  и,  нало

-

жив  зажим  (с),  закрепите  двумя  винта

-

ми (D).

4.   Закрепите  кабель  рукоятки  управления

к  штанге  гибкой  пластиковой  стяжкой

(е), как это показано на рис. 1В.

СБОРкА ДВУхСЕкЦИОННОгО ВАЛА

ПРИМЕчАНИЕ:

Чтобы облегчить работу по установке ре

-

жущей  гарнитуры,  положите  изделие  на

скамейку или землю.

1.  Поверните  рукоятку  (а)  против  часо

-

вой  стрелки  для  ослабления  крепления

(рис. 2а).

2.  Плотно  удерживая  штангу  (B),  протол

-

кните ее в крепление до появления ша

-

рика (D) в отверстии (е) (рис. 2Б).

. 2

. 2

. 2

ПРЕДУПРЕЖДЕНИЕ:

Во избежание травмы, всегда вы

-

ключайте  изделие  при  установке

или замене режущей гарнитуры.
