20

2. Отрежьте 2,5-3 метра корда, сложите

его вдвое и выровняйте концы. Сере

-

дину  корда  вставьте  в  специальный

паз в катушке (Рис. 10).

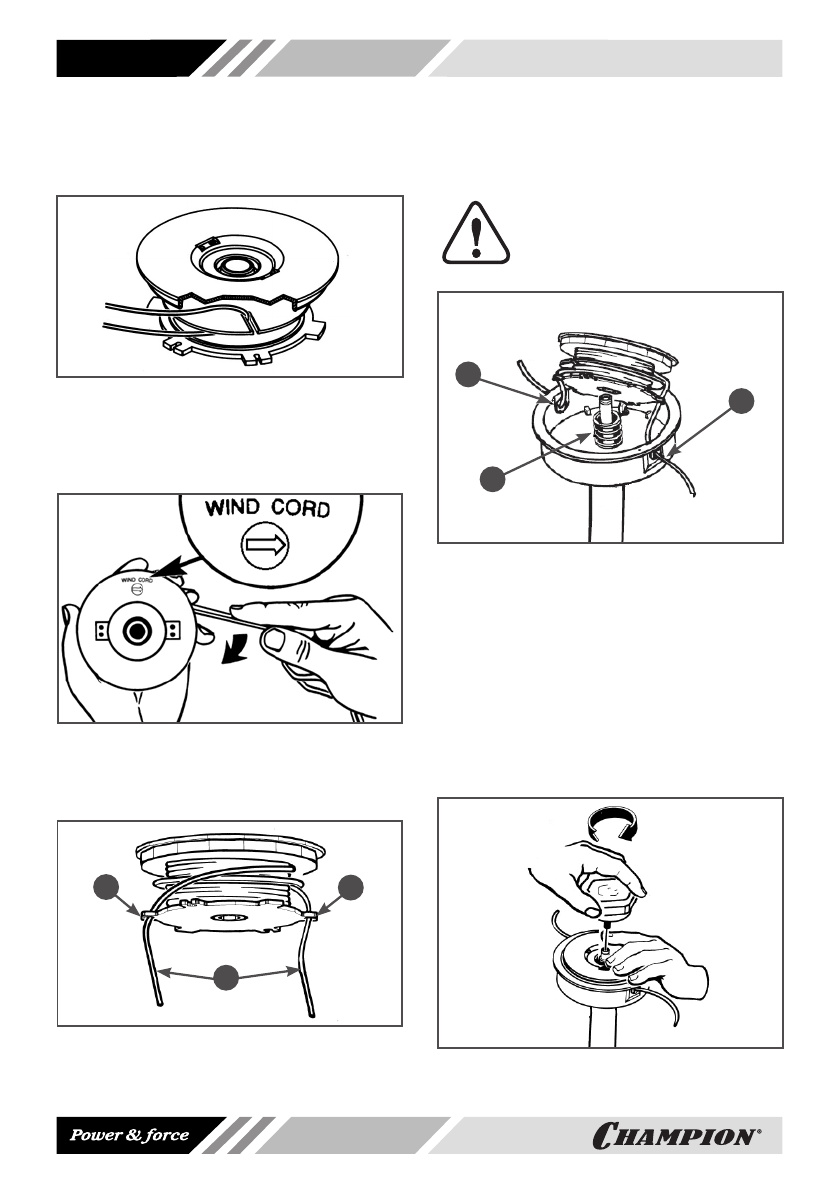

Рис. 10 Замена корда

3. Намотайте  корд  плотно  с  натягом  в

канавки  катушки.  Направление  на

-

мотки («WIND CORD»)указано стрел

-

кой на катушке (Рис. 11).

Рис. 11 Намотка корда на катушку

4. Зафиксируйте концы 1 корда (длиной

примерно  10-15  см)  в  специальных

пазах 2 на катушке (Рис.12).

2

2

1

Рис. 12 Фиксация концов корда

1. Концы корда  2. Пазы на катушке

5. Проденьте  концы  корда  в  отверстия

1  на  корпусе  триммерной  головки  и

установите катушку с кордом в корпус

головки (Рис. 13).

ПРИМЕЧАНИЕ!

Не  забывайте  установить

пружину  2  под  катушку  с  кор

-

дом (Рис. 13).

1

2

1

Рис. 13 Установка катушки

1. Отверстия для корда в корпусе

триммерной головки

2. Пружина

6. Удерживая  одной  рукой  катушку  с

кордом  в  корпусе  триммерной  го

-

ловки,  другой  рукой  закрутите  гайку

крепления триммерной головки по ча

-

совой  стрелке  (Рис.  14).  После  этого

потяните  одновременно  за  оба  кон

-

ца  корда  для  того,  чтобы  освободить

корд из специальных пазов в катушке.

Рис. 14 Закручивание гайки крепления

триммерной головки
