12

8.СБОРКА

Триммер  поставляется  в  картонной  ко

-

робке  в  частично  разобранном  виде.

Съемные детали находятся в пакете. Ни

-

чего  не  выбрасывайте,  пока  полностью

не соберёте триммер.
Извлеките  триммер  из  коробки  и  про

-

верьте  его  на  предмет  механических  по

-

вреждений. Отложите в сторону съемные

детали. Удалите защитное покрытие.
1. Установите  на  штангу  защитный  ко

-

жух и зафиксируйте его двумя винта

-

ми (Рис. 3).

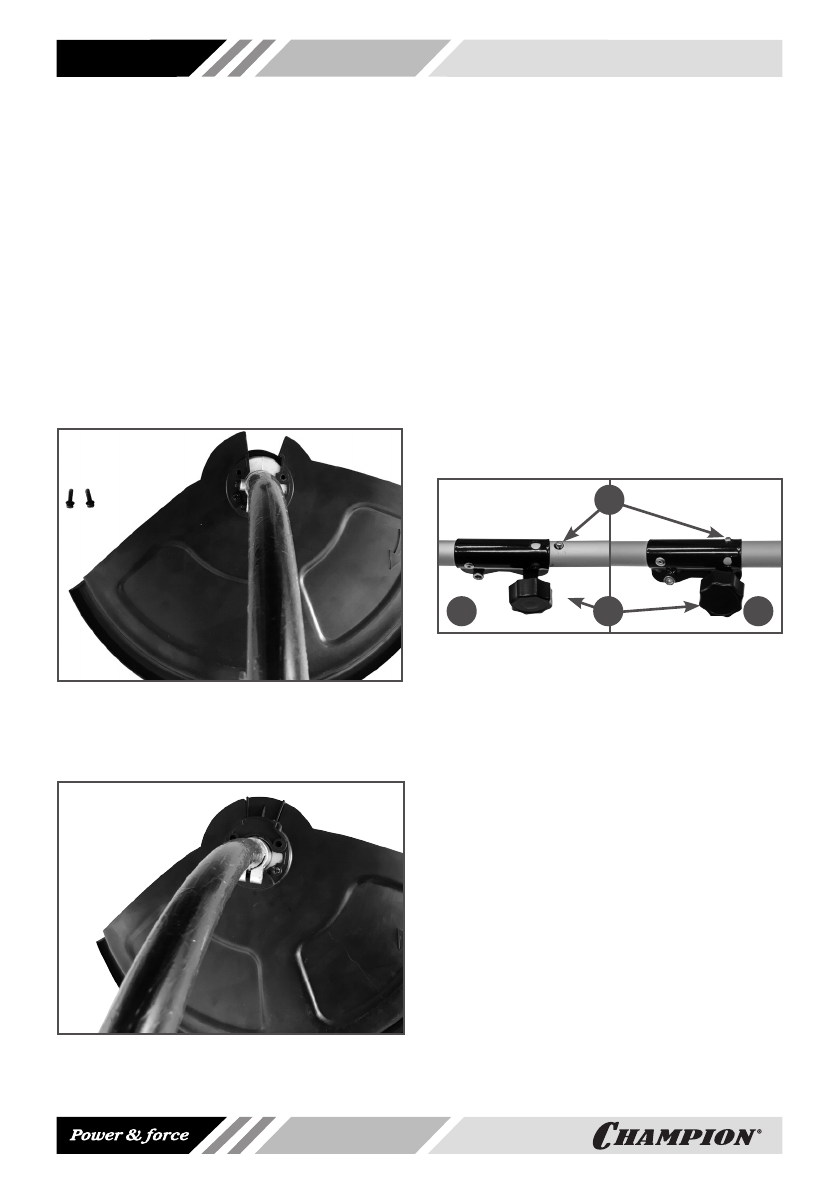

Рис. 3 Установка защитного кожуха

2. Установите  переднюю  накладку  за

-

щитного  кожуха  и  зафиксируйте  ее

двумя винтами (Рис. 4).

Рис. 4 Установка передней накладки

защитного кожуха

3. Ослабьте  на  соединительной  муфте

барашковую  гайку.  Установите  ниж

-

нюю штангу в соединительную муфту.

Кнопку  фиксатора  на  нижней  штанге

расположите  напротив  направляю

-

щего  отверстия  на  соединительной

муфте  (Рис.  5А).  Вставьте  нижнюю

штангу  в  соединительную  муфту  до

упора.  Слегка  поворачивая  штангу,

добейтесь,  чтобы  кнопка  фиксатора

нижней  штанги  вышла  из  направля

-

ющего  отверстия  на  соединительной

муфте  (Рис.  5В).  Закрутите  барашко

-

вую гайку

для

обеспеч

ени

я

плотност

и

соединения.

1

2

А

В

Рис. 5 Установка нижней штанги

1. Кнопка фиксатора  2. Гайка барашковая

4. Установите  на  верхнюю  штангу  ра

-

бочую  рукоятку.  Вставьте  болт  кре

-

пления  рукоятки  с  левой  стороны

(смотреть  по  ходу  движения)  до  упо

-

ра  (Рис.  6А)  и  закрутите  барашковую

гайку (Рис. 6В), не затягивая ее. Возь

-

мите  триммер  правой  рукой  за  руко

-

ятку управления 3 (Рис. 2), а левой за

рабочую  рукоятку.  Установите  рабо

-

чую рукоятку в наиболее удобное для

Вас  положение,  после  чего  затяните

барашковую гайку.
