miniPCIe slot usage

The device is equipped with a miniPCIe slot and has already installed an LTE modem. One SIM slot is provided for
use together with a miniPCIe modem. The SIM slot is not usable separately.
Replacing   a   miniPCIe   module   should   be   done   by   a   qualified   person,   please   follow   safety   precautions   when
handling electrical equipment:

1. Use   a   wrist   grounding   strap   when   unpacking   and   working   with   electrical   components   to   avoid   electrical

discharge (ESD) damage;

2. Open the upper cover as shown on instruction previously;
3. The antenna is located underneath PCB;

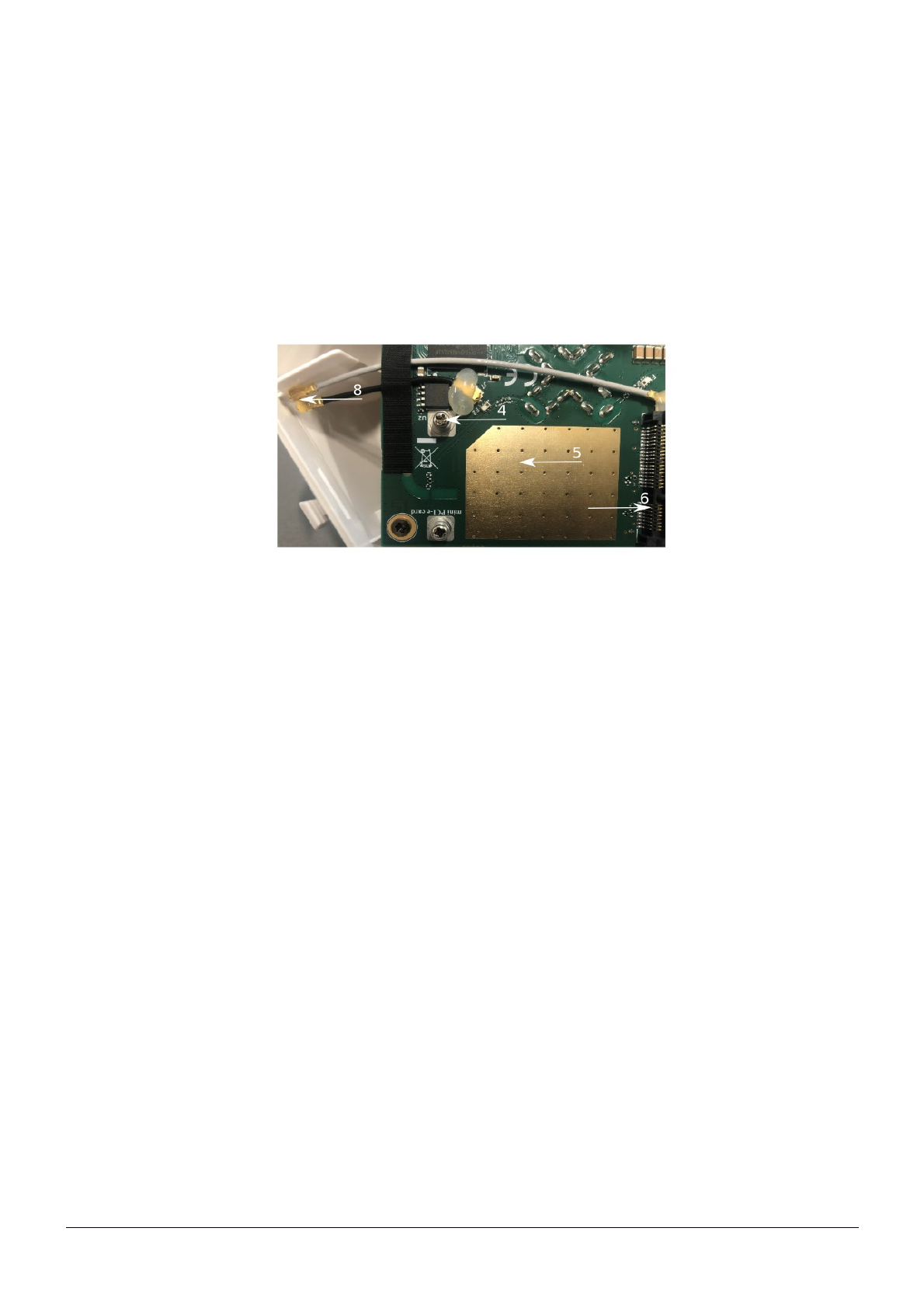

4. Locate the miniPCIe slot on the PCB and remove two factory attached screws;

5. Attach provided a thick thermal pad to the card, and install the card into miniPCIe slot so that thermal pad

is between PCB and card;

6. Insert your desired card;
7. The secure card in place using previously removed two screws;
8. Attach the grey uFL connector to the MAIN antenna connector of the modem, attach the black cable to the

secondary (or AUX) connector;

9. Attach a thinner thermal pad to the top of the card;
10. Reassemble.

After   reassembly,   slide   in   the   SIM   card   from   your   mobile   operator   into   the   SIM   slot,   with   the   chips   facing   up   as
shown on the port label. The slot accepts miniSIM (2FF).

Powering

The device can be powered from 12-57 V 802.3af/at sources and also Passive  PoE injectors (one power supply
and PoE injector are included).
Maximum power consumption 6 W.
Connecting to a PoE Adapter:

1. Connect the Ethernet cable from the device to the PoE+DATA port of the PoE adapter;
2. Connect an Ethernet cable from your local network (LAN) to the PoE adapter;
3. Connect the power cord to the adapter, and then plug the power cord into a power outlet.

See mikrotik.com/products for the latest version of this document.

Document #53364 Modified on: 20.NOV.2019
