Case assembly

1. Attach   the   two   legs   to   the   LHG   case   by   sliding   them   onto   the   respective   sides,   legs   are   different   and

cannot be exchanged (when looking at the product place it that cover for Ethernet port is in front of you, leg
marked R is for the right side, leg marked L is for the left side).

2. Snap the assembled LHG unit to the grid in the appropriate central location.
3. Fix the two legs in place with included two self thread screws (Phillips screwdriver PH2).

The package also contains a grounding cable connector and a 5-degree angle adapter, for easier up or downward
tilt adjustment. See

Mounting

 paragraph.

Opening the case cover

Optional - to access the miniPCIe slot, the opening of the unit top cover is required. As an opening tool, you can
use a large size flat head screwdriver or a small coin. Be extremely cautious when opening, because the incorrect
opening of the clip can break it off!

Mounting and configuration of this device should be done by a qualified person.

Follow these steps:

Additional Caution when lifting up the cover, do not force it with sharp objects.

See mikrotik.com/products for the latest version of this document.

Document #53364 Modified on: 20.NOV.2019

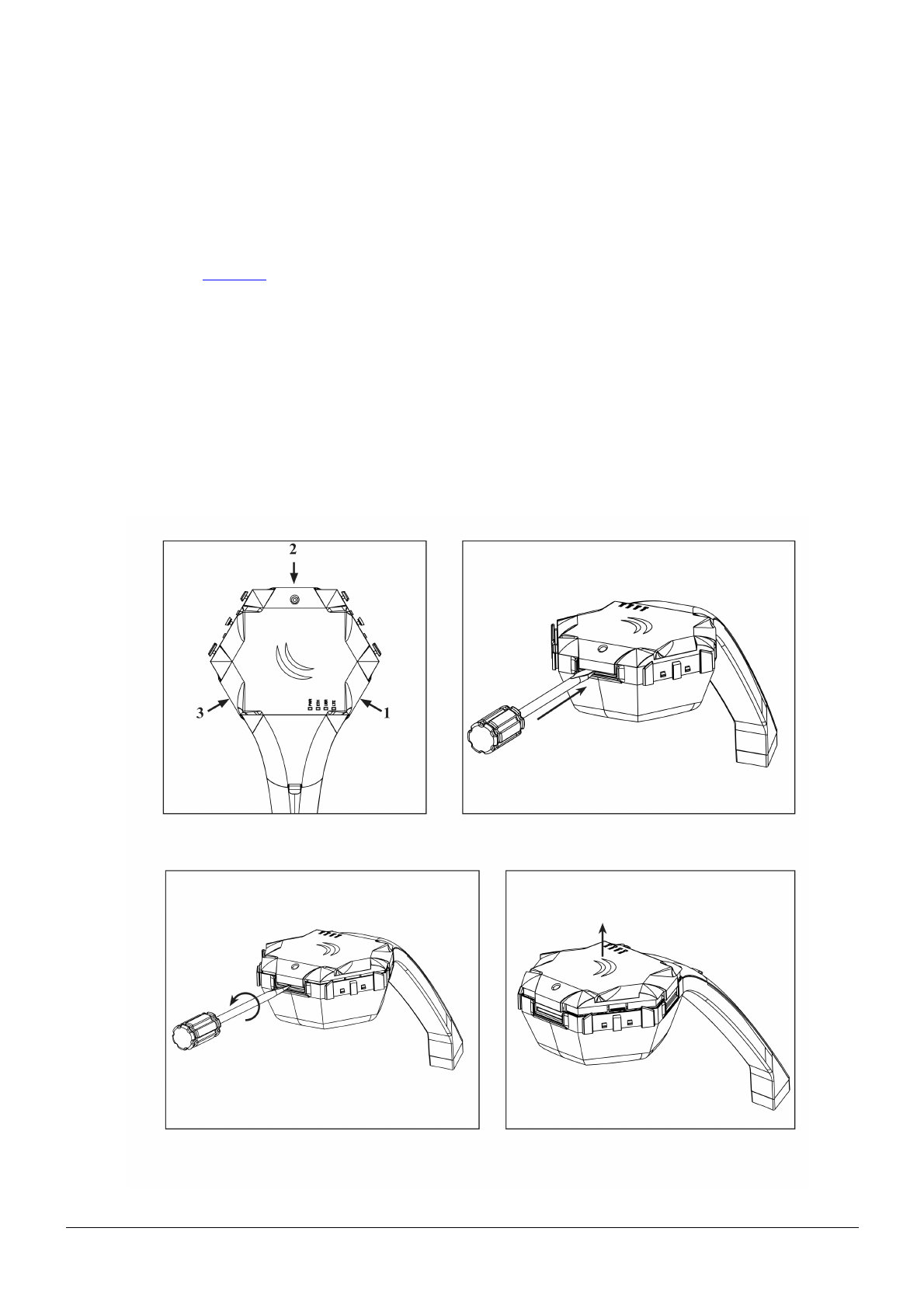

1. Follow this order when opening the
unit.

2. Insert a screwdriver into the first slot.

3. Turn the screwdriver, until one side pops open.
Continue in the above order.

4. Lift cover to access the card.
